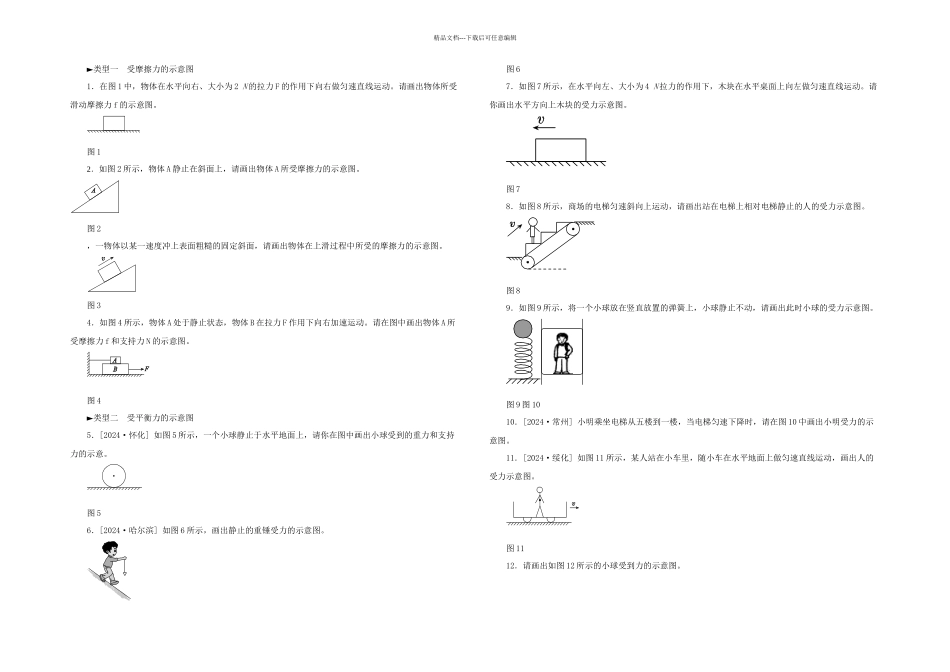

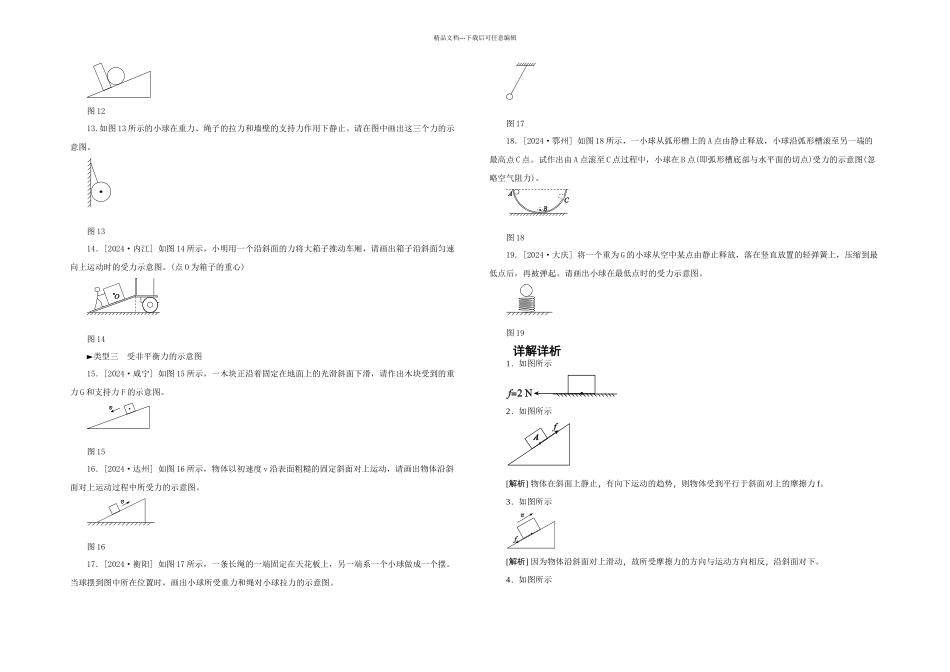

精品文档---下载后可任意编辑►类型一 受摩擦力的示意图1．在图 1 中，物体在水平向右、大小为 2 N 的拉力 F 的作用下向右做匀速直线运动。请画出物体所受滑动摩擦力 f 的示意图。图 1 2．如图 2 所示，物体 A 静止在斜面上，请画出物体 A 所受摩擦力的示意图。图 2，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图。图 34．如图 4 所示，物体 A 处于静止状态，物体 B 在拉力 F 作用下向右加速运动。请在图中画出物体 A 所受摩擦力 f 和支持力 N 的示意图。图 4►类型二 受平衡力的示意图5．[2024·怀化] 如图 5 所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意。图 56．[2024·哈尔滨] 如图 6 所示，画出静止的重锤受力的示意图。图 67．如图 7 所示，在水平向左、大小为 4 N 拉力的作用下，木块在水平桌面上向左做匀速直线运动。请你画出水平方向上木块的受力示意图。图 78．如图 8 所示，商场的电梯匀速斜向上运动，请画出站在电梯上相对电梯静止的人的受力示意图。图 89．如图 9 所示，将一个小球放在竖直放置的弹簧上，小球静止不动，请画出此时小球的受力示意图。图 9 图 1010．[2024·常州] 小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图 10 中画出小明受力的示意图。11．[2024·绥化] 如图 11 所示，某人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图。图 1112．请画出如图 12 所示的小球受到力的示意图。精品文档---下载后可任意编辑图 1213.如图 13 所示的小球在重力、绳子的拉力和墙壁的支持力作用下静止。请在图中画出这三个力的示意图。图 1314．[2024·内江] 如图 14 所示，小明用一个沿斜面的力将大箱子推动车厢，请画出箱子沿斜面匀速向上运动时的受力示意图。(点 O 为箱子的重心)图 14►类型三 受非平衡力的示意图15．[2024·咸宁] 如图 15 所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受到的重力 G 和支持力 F 的示意图。图 1516．[2024·达州] 如图 16 所示，物体以初速度 v 沿表面粗糙的固定斜面对上运动，请画出物体沿斜面对上运动过程中所受力的示意图。图 1617．[2024·衡阳] 如图 17 所示，一条长绳的一端固定在天花板上，另一端系一个小球做成一个摆。当球摆到图中所在位置时，画出小球所受重力和绳对...
