操作手柄减速器机械制造基础课程设计

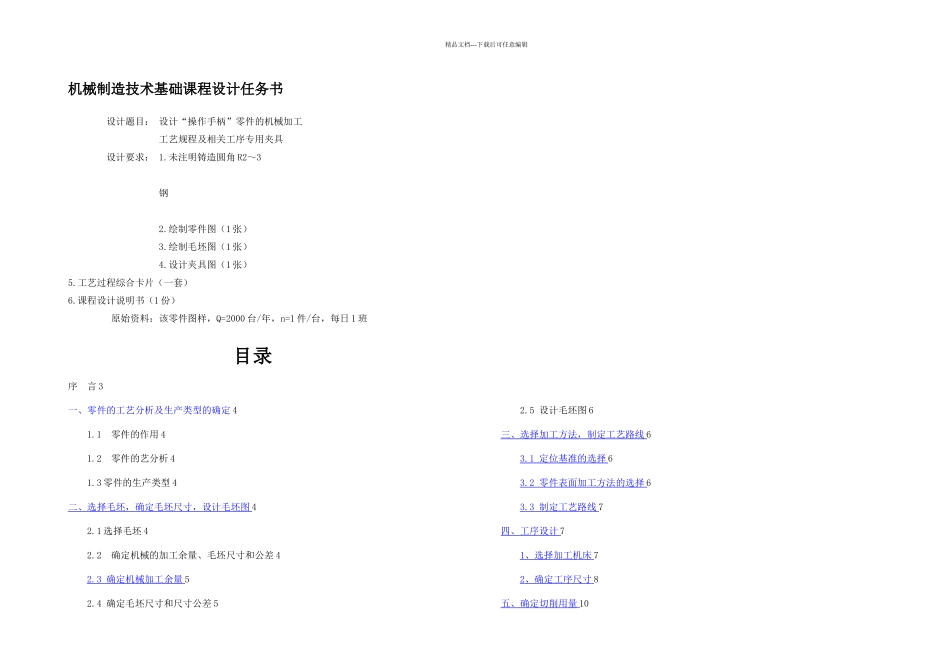

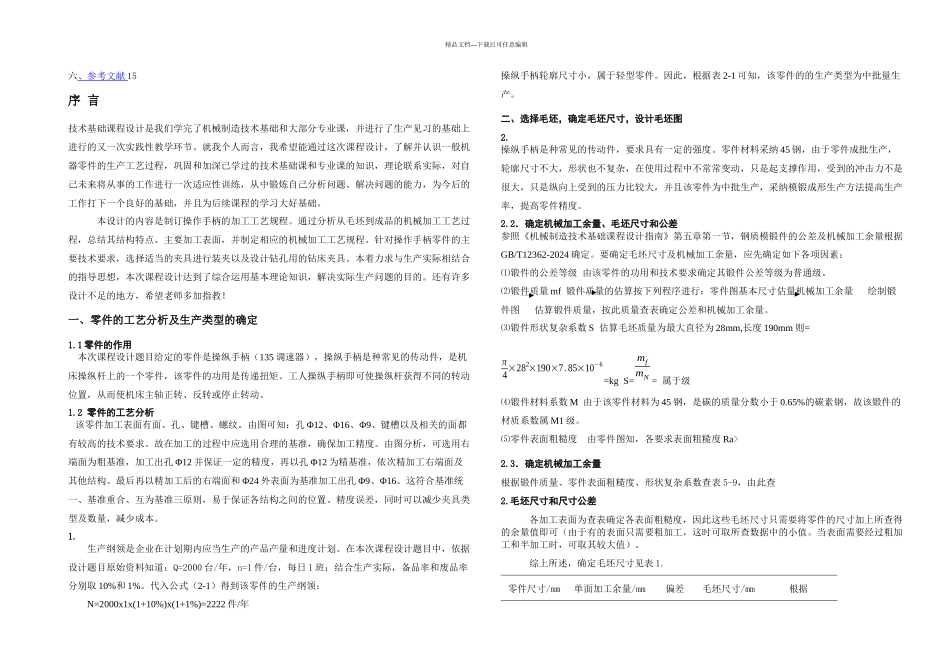

题 目：135 调速器操纵手柄 专业：工 业 工 程姓名：XXXXXX学号：XXXXXX指导老师：XXXXXXXXX 2024 年 1 月 5 日精品文档---下载后可任意编辑机械制造技术基础课程设计任务书设计题目： 设计“操作手柄”零件的机械加工工艺规程及相关工序专用夹具设计要求： 1.未注明铸造圆角 R2～3钢 2.绘制零件图（1 张） 3.绘制毛坯图（1 张） 4.设计夹具图（1 张）5.工艺过程综合卡片（一套）6.课程设计说明书（1 份） 原始资料：该零件图样，Q=2000 台/年，n=1 件/台，每日 1 班目录序 言 3一、零件的工艺分析及生产类型的确定 41.1 零件的作用 41.2 零件的艺分析 41.3 零件的生产类型 4二、选择毛坯，确定毛坯尺寸，设计毛坯图 42.1 选择毛坯 42.2 确定机械的加工余量、毛坯尺寸和公差 42.3 确定机械加工余量 52.4 确定毛坯尺寸和尺寸公差 52.5 设计毛坯图 6三、选择加工方法，制定工艺路线 63.1 定位基准的选择 63.2 零件表面加工方法的选择 63.3 制定工艺路线 7四、工序设计 71 、选择 加 工机床 72 、确定工序尺寸 8五、确定切削用量 10精品文档---下载后可任意编辑六、参考 文 献 15序 言技术基础课程设计是我们学完了机械制造技术基础和大部分专业课，并进行了生产见习的基础上进行的又一次实践性教学环节。就我个人而言，我希望能通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习大好基础。本设计的内容是制订操作手柄的加工工艺规程。通过分析从毛坯到成品的机械加工工艺过程，总结其结构特点、主要加工表面，并制定相应的机械加工工艺规程。针对操作手柄零件的主要技术要求，选择适当的夹具进行装夹以及设计钻孔用的钻床夹具。本着力求与生产实际相结合的指导思想，本次课程设计达到了综合运用基本理论知识，解决实际生产问题的目的。还有许多设计不足的地方，希望老师多加指教！一、零件的工艺分析及生产类型的确定1.1 零件的作用 本次课程设计题目给定的零件是操纵手柄（135 调速器），操纵手柄是种常见的传动件，是机床操纵杆上的一个零件，该零件的功用是传递扭矩。工人操纵手柄即可使操纵杆获得不同的转动位置，从而使机床主轴正转、反转或停止转动。1.2 ...
