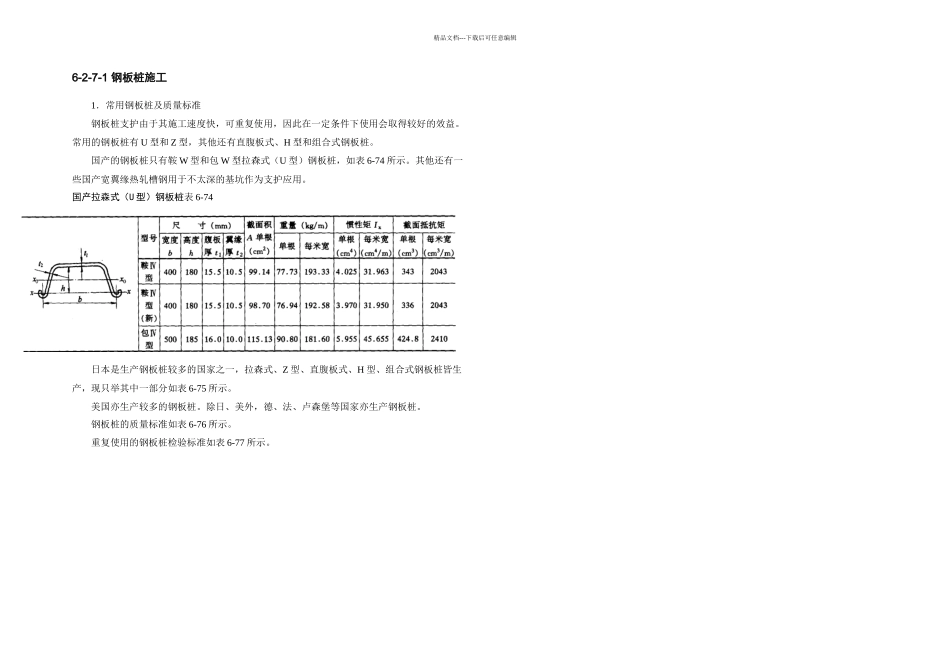

精品文档---下载后可任意编辑6-2-7-1 钢板桩施工1．常用钢板桩及质量标准钢板桩支护由于其施工速度快，可重复使用，因此在一定条件下使用会取得较好的效益。常用的钢板桩有 U 型和 Z 型，其他还有直腹板式、H 型和组合式钢板桩。国产的钢板桩只有鞍 W 型和包 W 型拉森式（U 型）钢板桩，如表 6-74 所示。其他还有一些国产宽翼缘热轧槽钢用于不太深的基坑作为支护应用。国产拉森式（U 型）钢板桩表 6-74日本是生产钢板桩较多的国家之一，拉森式、Z 型、直腹板式、H 型、组合式钢板桩皆生产，现只举其中一部分如表 6-75 所示。美国亦生产较多的钢板桩。除日、美外，德、法、卢森堡等国家亦生产钢板桩。钢板桩的质量标准如表 6-76 所示。重复使用的钢板桩检验标准如表 6-77 所示。精品文档---下载后可任意编辑日本生产的钢板桩表 6-75钢板桩质量标准表 6-76精品文档---下载后可任意编辑重复使用的钢板桩检验标准表 6-77序号检查项目允许偏差检查方法单位数值1桩垂直度%＜1钢尺量2桩身弯曲度＜2%ll 为桩长，钢尺量3齿槽平直度及光滑度无电焊渣或毛刺1m 长桩段作通过试验4桩长度不小于设计长度钢尺量2．钢板桩施工前准备工作（1）钢板桩检验钢板桩材质检验和外观检验，对焊接钢板桩，尚需进行焊接部位的检验。对用于基坑临时支护结构的钢板桩，主要进行外观检验，并对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。1）外观检验包括表面缺陷、长度、宽度、高度、厚度、端头矩形比、平直度和锁口形状等项内容。检查中要注意：①对打入钢板桩有影响的焊接件应予以割除；②有割孔、断面缺损的应予以补强；③若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算时是否需要折减。原则上要对全部钢板桩进行外观检查。2）材质检验对钢板桩母材的化学成分及机械性能进行全面试验。它包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。每 25~50t 的钢板桩应进行两个试件试验。（2）钢板桩的矫正钢板桩为多次周转使用的材料，在使用过程中会发生板桩的变形、损伤，偏差超过表 6-77中数值者，使用前应进行矫正与修补。其矫正与修补方法如下：1）表面缺陷修补通常先清洗缺陷附近表面的锈蚀和油污，然后用焊接修补的方法补平，再用砂轮磨平。2）端部平面矫正一般用氧乙炔切割部分桩端，使端部平面与轴线垂直，然后再用砂轮对切割面...
