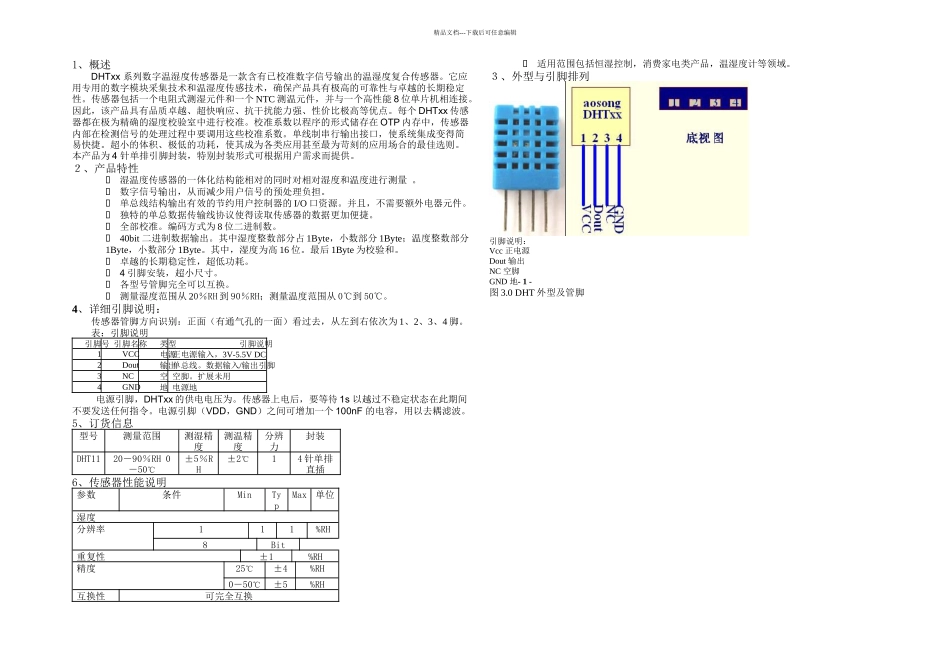

精品文档---下载后可任意编辑1、概述DHTxx 系列数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式测湿元件和一个 NTC 测温元件，并与一个高性能 8 位单片机相连接。因此，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个 DHTxx 传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在 OTP 内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行输出接口，使系统集成变得简易快捷。超小的体积、极低的功耗，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。本产品为 4 针单排引脚封装，特别封装形式可根据用户需求而提供。２、产品特性􀁺湿温度传感器的一体化结构能相对的同时对相对湿度和温度进行测量 。 􀁺数字信号输出，从而减少用户信号的预处理负担。 􀁺单总线结构输出有效的节约用户控制器的 I/O 口资源。并且，不需要额外电器元件。􀁺独特的单总数据传输线协议使得读取传感器的数据更加便捷。 􀁺全部校准。编码方式为 8 位二进制数。􀁺40bit 二进制数据输出。其中湿度整数部分占 1Byte，小数部分 1Byte；温度整数部分1Byte，小数部分 1Byte。其中，湿度为高 16 位。最后 1Byte 为校验和。􀁺卓越的长期稳定性，超低功耗。 􀁺4 引脚安装，超小尺寸。􀁺各型号管脚完全可以互换。 􀁺测量湿度范围从 20％RH 到 90％RH；测量温度范围从 0℃到 50℃。􀁺适用范围包括恒湿控制，消费家电类产品，温湿度计等领域。 ３、外型与引脚排列引脚说明： Vcc 正电源Dout 输出NC 空脚GND 地- 1 - 图 3.0 DHT 外型及管脚4、详细引脚说明：传感器管脚方向识别：正面（有通气孔的一面）看过去，从左到右依次为 1、2、3、4 脚。表：引脚说明引脚号 引脚名称类型引脚说明1 VCC 电源正电源输入，3V-5.5V DC 2 Dout 输出单总线。数据输入/输出引脚3 NC 空 空脚。扩展未用4 GND 地 电源地电源引脚，DHTxx 的供电电压为。传感器上电后，要等待 1s 以越过不稳定状态在此期间不要发送任何指令。电源引脚（VDD，GND）之间可增加一个 100nF 的电容，用以去耦滤波。5、订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃1 4 针单排直插6...
