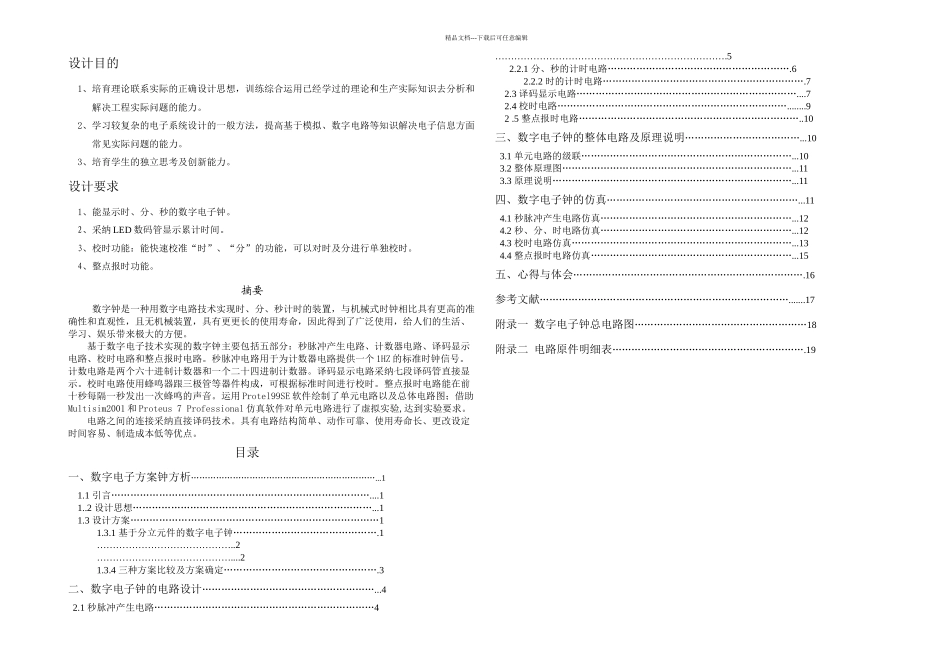

精品文档---下载后可任意编辑精品文档---下载后可任意编辑设计目的1、培育理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。2、学习较复杂的电子系统设计的一般方法，提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力。3、培育学生的独立思考及创新能力。设计要求 1、能显示时、分、秒的数字电子钟。2、采纳 LED 数码管显示累计时间。3、校时功能：能快速校准“时”、“分”的功能，可以对时及分进行单独校时。4、整点报时功能。摘要 数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛使用，给人们的生活、学习、娱乐带来极大的方便。基于数字电子技术实现的数字钟主要包括五部分：秒脉冲产生电路、计数器电路、译码显示电路、校时电路和整点报时电路。秒脉冲电路用于为计数器电路提供一个 1HZ 的标准时钟信号。计数电路是两个六十进制计数器和一个二十四进制计数器。译码显示电路采纳七段译码管直接显示。校时电路使用蜂鸣器跟三极管等器件构成，可根据标准时间进行校时。整点报时电路能在前十秒每隔一秒发出一次蜂鸣的声音。运用 Protel99SE 软件绘制了单元电路以及总体电路图；借助Multisim2001 和 Proteus 7 Professional 仿真软件对单元电路进行了虚拟实验,达到实验要求。电路之间的连接采纳直接译码技术。具有电路结构简单、动作可靠、使用寿命长、更改设定时间容易、制造成本低等优点。目录一、数字电子方案钟方析…………………………………………………………...11.1 引言………………………………………………………………………....11..2 设计思想…………………………………………………………………...11.3 设计方案……………………………………………………………………11.3.1 基于分立元件的数字电子钟……………………………………….1……………………………………..2……………………………………....21.3.4 三种方案比较及方案确定………………………………………….3二、数字电子钟的电路设计………………………………………………...4 2.1 秒脉冲产生电路……………………………………………………………4……………………………………………………………….5 2.2.1 分、秒的计时电路………………………………………………...
