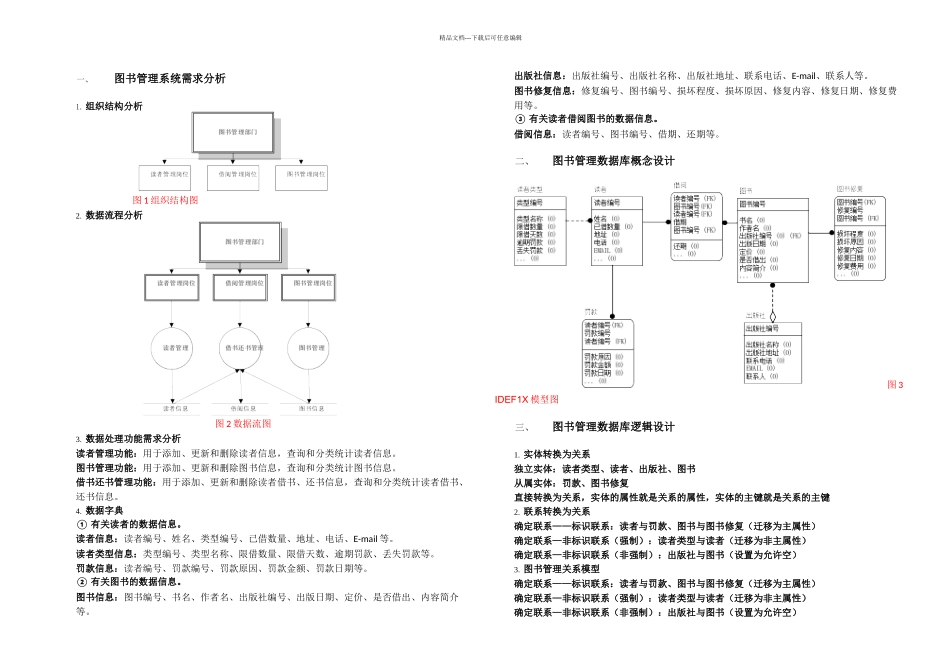

精品文档---下载后可任意编辑一、图书管理系统需求分析1. 组织结构分析 图 1 组织结构图2. 数据流程分析图 2 数据流图3. 数据处理功能需求分析读者管理功能：用于添加、更新和删除读者信息，查询和分类统计读者信息。图书管理功能：用于添加、更新和删除图书信息，查询和分类统计图书信息。借书还书管理功能：用于添加、更新和删除读者借书、还书信息，查询和分类统计读者借书、还书信息。4. 数据字典① 有关读者的数据信息。读者信息：读者编号、姓名、类型编号、已借数量、地址、电话、E-mail 等。读者类型信息：类型编号、类型名称、限借数量、限借天数、逾期罚款、丢失罚款等。罚款信息：读者编号、罚款编号、罚款原因、罚款金额、罚款日期等。② 有关图书的数据信息。图书信息：图书编号、书名、作者名、出版社编号、出版日期、定价、是否借出、内容简介等。出版社信息：出版社编号、出版社名称、出版社地址、联系电话、E-mail、联系人等。图书修复信息：修复编号、图书编号、损坏程度、损坏原因、修复内容、修复日期、修复费用等。③ 有关读者借阅图书的数据信息。借阅信息：读者编号、图书编号、借期、还期等。二、图书管理数据库概念设计图 3 IDEF1X 模型图三、图书管理数据库逻辑设计1. 实体转换为关系独立实体：读者类型、读者、出版社、图书从属实体：罚款、图书修复直接转换为关系，实体的属性就是关系的属性，实体的主键就是关系的主键2. 联系转换为关系确定联系——标识联系：读者与罚款、图书与图书修复（迁移为主属性）确定联系—非标识联系（强制）：读者类型与读者（迁移为非主属性）确定联系—非标识联系（非强制）：出版社与图书（设置为允许空）3. 图书管理关系模型确定联系——标识联系：读者与罚款、图书与图书修复（迁移为主属性）确定联系—非标识联系（强制）：读者类型与读者（迁移为非主属性）确定联系—非标识联系（非强制）：出版社与图书（设置为允许空）精品文档---下载后可任意编辑不确定联系：读者与图书Visio 建立 IDEF1X 概念模型时建立了一个关联实体“借阅”，并在建立父实体“读者”和关联实体“借阅”，父实体“图书”和关联实体“借阅”之间的标识联系时，分别将父实体的主键迁移到关联实体中作为组合主键（PK），本身成为其外键（FK）。四、图书管理数据库物理设计（一）创建数据库（T-SQL）（二）创建基本表（T-SQL）1. 读者类型表 ReadType2. 创建读者表 Reader3. 创建图...
