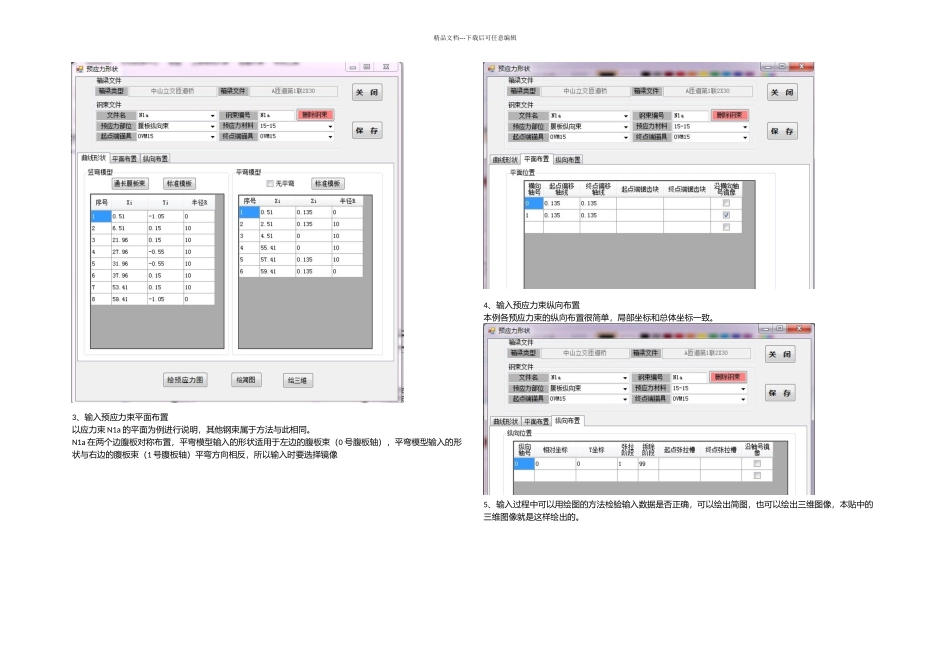

精品文档---下载后可任意编辑前面讲过，斜腹板箱梁的腹板预应力曲线模型相当复杂，利用手工操作很难实现，空间曲线的长度计算采纳手工计算也不容易准确计算，还有，预应力束空间曲线的伸长量计算采纳手工基本是无法完成的，手工计算忽略平弯，计算结果非常粗糙，有的软件计算伸长量时采纳竖弯伸长量和平弯伸长量的叠加，也不准确。以下介绍采纳软件操作的全部过程，预应力伸长量是根据空间曲线准确计算。操作步骤如下：1、建立预应力束竖弯模型竖弯模型可以用手工输入，也可以采纳标准模板输入，采纳标准模板输入更加准确快捷。本例中腹板纵向束采纳“腹板通长束”标准模型，其中 N1a 与 N1b 的竖弯模型完全相同；N2a 与 N2b 的竖弯模型完全相同、N3a 与 N3b 的竖弯模型完全相同，本例有三种竖弯模型，竖弯模型只需操作三次，相同的可以用采纳复制和黏贴的方法完成。标准模板自动形成的数据2、建立预应力束平弯模型平弯模型也可以用标准模板输入，本例中 N1a,N2a,N3a 的平弯模型完全相同；N1a,N2a,N3a 的平弯模型相同；平弯模型只需操作两次，相同的可以用采纳复制和黏贴的方法完成。精品文档---下载后可任意编辑3、输入预应力束平面布置以应力束 N1a 的平面为例进行说明，其他钢束属于方法与此相同。N1a 在两个边腹板对称布置，平弯模型输入的形状适用于左边的腹板束（0 号腹板轴），平弯模型输入的形状与右边的腹板束（1 号腹板轴）平弯方向相反，所以输入时要选择镜像4、输入预应力束纵向布置本例各预应力束的纵向布置很简单，局部坐标和总体坐标一致。5、输入过程中可以用绘图的方法检验输入数据是否正确，可以绘出简图，也可以绘出三维图像，本贴中的三维图像就是这样绘出的。精品文档---下载后可任意编辑下面介绍结构计算结构计算的操作其实非常简单，而且功能非常强大（稍后介绍）当箱梁结构尺寸、箱梁预应力数据输入完成后，执行以下操作就可以：1、 点击“上部结构计算”窗体2、 点击“生成数据”，自动形成全部结构计算数据3、 点击“执行计算”4、 点击“执行桥梁博士 dbs 文件”，可一键输出桥梁博士数据接口。与桥梁博士的计算结果相互比对。计算完成后，选择“查看结果”就可以看到全部计算结果1、阶段施工步骤图2、阶段内力图精品文档---下载后可任意编辑3 、阶段位移图
