新能源微电网整体方案

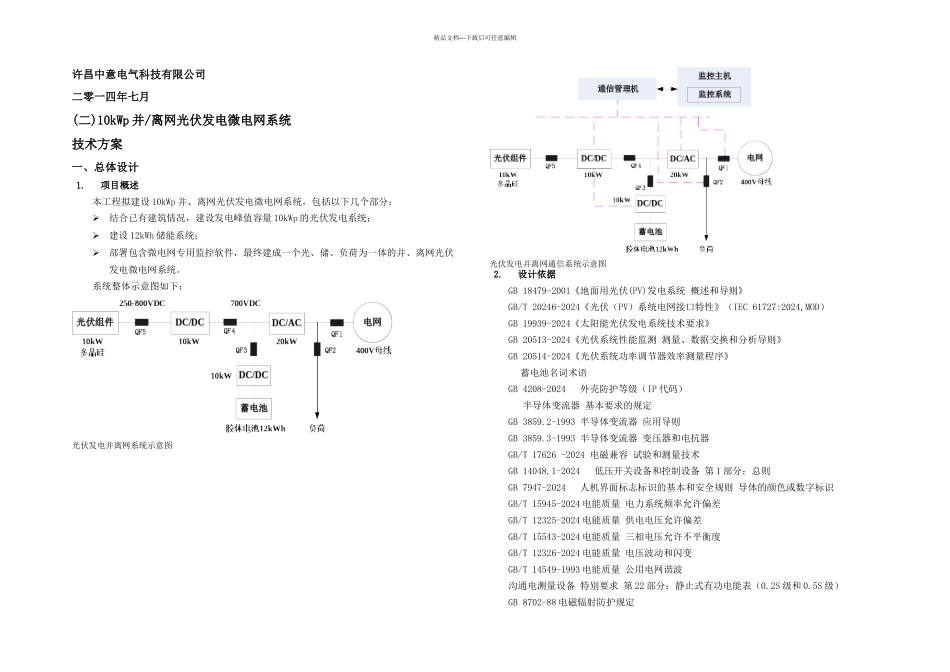

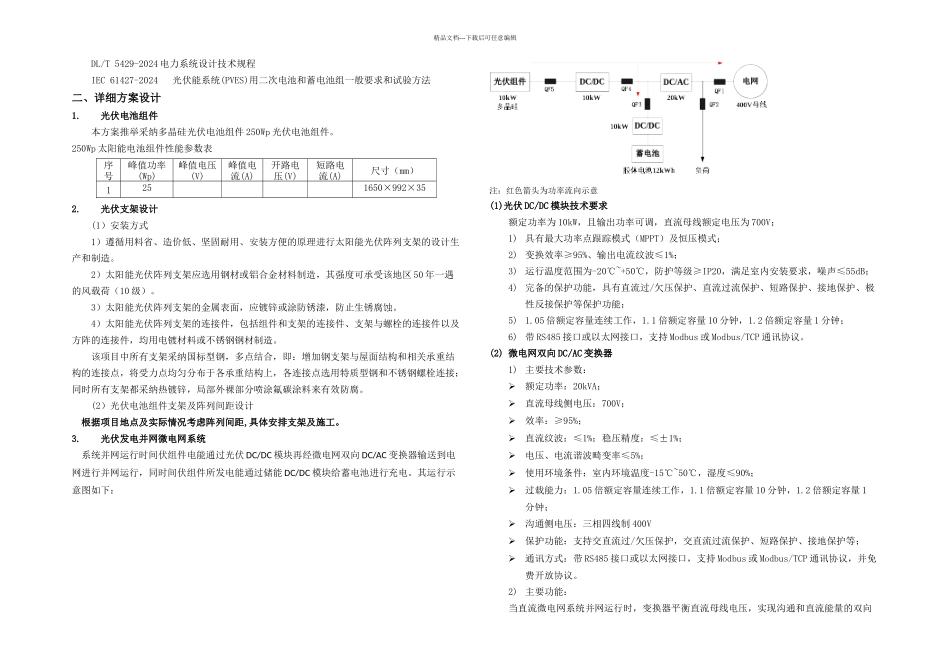

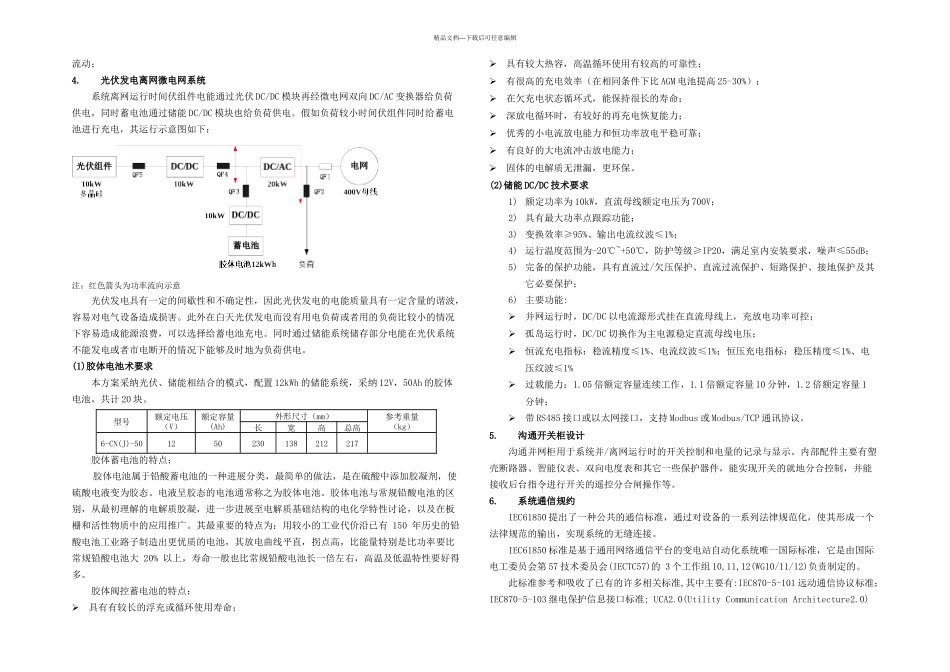

精品文档---下载后可任意编辑许昌中意电气科技有限公司二零一四年七月(二)10kWp 并/离网光伏发电微电网系统技术方案一、总体设计1.项目概述本工程拟建设 10kWp 并、离网光伏发电微电网系统，包括以下几个部分：结合已有建筑情况，建设发电峰值容量 10kWp 的光伏发电系统；建设 12kWh 储能系统；部署包含微电网专用监控软件，最终建成一个光、储、负荷为一体的并、离网光伏发电微电网系统。系统整体示意图如下：光伏发电并离网系统示意图光伏发电并离网通信系统示意图2.设计依据GB 18479-2001《地面用光伏(PV)发电系统 概述和导则》GB/T 20246-2024《光伏（PV）系统电网接口特性》（IEC 61727:2024,MOD）GB 19939-2024《太阳能光伏发电系统技术要求》GB 20513-2024《光伏系统性能监测 测量、数据交换和分析导则》GB 20514-2024《光伏系统功率调节器效率测量程序》 蓄电池名词术语GB 4208-2024 外壳防护等级（IP 代码） 半导体变流器 基本要求的规定GB 3859.2-1993 半导体变流器 应用导则 GB 3859.3-1993 半导体变流器 变压器和电抗器GB/T 17626 -2024 电磁兼容 试验和测量技术GB 14048.1-2024 低压开关设备和控制设备 第 1 部分：总则GB 7947-2024 人机界面标志标识的基本和安全规则 导体的颜色或数字标识GB/T 15945-2024 电能质量 电力系统频率允许偏差GB/T 12325-2024 电能质量 供电电压允许偏差GB/T 15543-2024 电能质量 三相电压允许不平衡度GB/T 12326-2024 电能质量 电压波动和闪变GB/T 14549-1993 电能质量 公用电网谐波沟通电测量设备 特别要求 第 22 部分：静止式有功电能表（0.2S 级和 0.5S 级）GB 8702-88 电磁辐射防护规定精品文档---下载后可任意编辑DL/T 5429-2024 电力系统设计技术规程 IEC 61427-2024 光伏能系统(PVES)用二次电池和蓄电池组一般要求和试验方法二、详细方案设计1.光伏电池组件本方案推举采纳多晶硅光伏电池组件 250Wp 光伏电池组件。250Wp 太阳能电池组件性能参数表序号峰值功率 (Wp)峰值电压(V)峰值电流(A)开路电压(V)短路电流(A)尺寸（mm）1251650×992×352.光伏支架设计(1）安装方式1）遵循用料省、造价低、坚固耐用、安装方便的原理进行太阳能光伏阵列支架的设计生产和制造。2）太阳能光伏阵列支架应选用钢材或铝合金材料制造，其强度可承受该地区 50 年一遇的风载荷（10 级）。3）太阳能光伏阵列支架的金属表面，应镀锌或...
