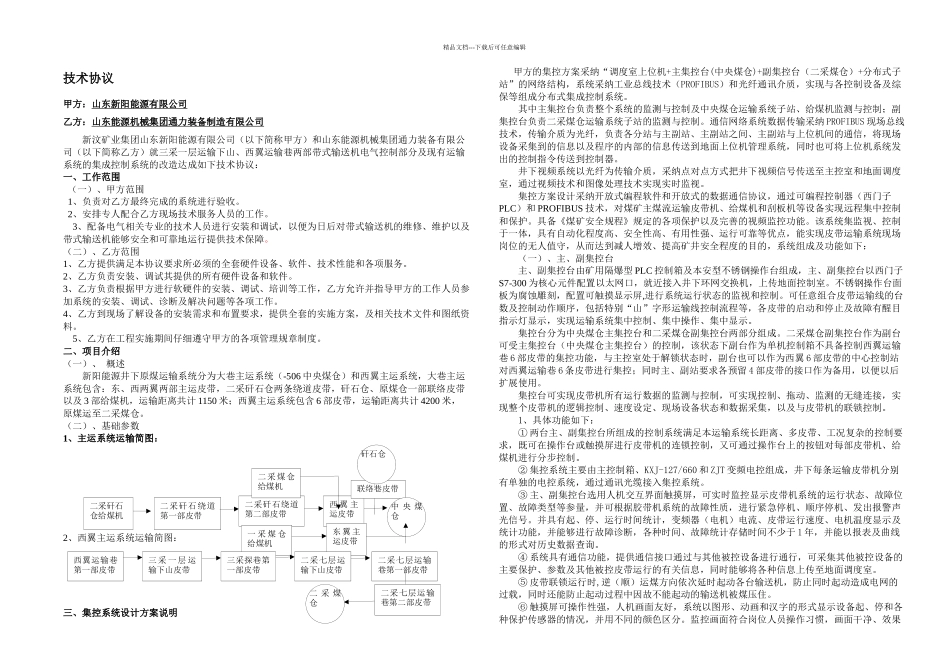

精品文档---下载后可任意编辑技术协议甲方：山东新阳能源有限公司乙方：山东能源机械集团通力装备制造有限公司新汶矿业集团山东新阳能源有限公司（以下简称甲方）和山东能源机械集团通力装备有限公司（以下简称乙方）就三采一层运输下山、西翼运输巷两部带式输送机电气控制部分及现有运输系统的集成控制系统的改造达成如下技术协议：一、工作范围（一）、甲方范围1、负责对乙方最终完成的系统进行验收。2、安排专人配合乙方现场技术服务人员的工作。3、配备电气相关专业的技术人员进行安装和调试，以便为日后对带式输送机的维修、维护以及带式输送机能够安全和可靠地运行提供技术保障。（二）、乙方范围1、乙方提供满足本协议要求所必须的全套硬件设备、软件、技术性能和各项服务。2、乙方负责安装、调试其提供的所有硬件设备和软件。3、乙方负责根据甲方进行软硬件的安装、调试、培训等工作，乙方允许并指导甲方的工作人员参加系统的安装、调试、诊断及解决问题等各项工作。4、乙方到现场了解设备的安装需求和布置要求，提供全套的实施方案，及相关技术文件和图纸资料。5、乙方在工程实施期间仔细遵守甲方的各项管理规章制度。二、项目介绍（一）、 概述新阳能源井下原煤运输系统分为大巷主运系统（-506 中央煤仓）和西翼主运系统，大巷主运系统包含：东、西两翼两部主运皮带，二采矸石仓两条绕道皮带，矸石仓、原煤仓一部联络皮带以及 3 部给煤机，运输距离共计 1150 米；西翼主运系统包含 6 部皮带，运输距离共计 4200 米，原煤运至二采煤仓。（二）、基础参数1、主运系统运输简图：2、西翼主运系统运输简图：三、集控系统设计方案说明甲方的集控方案采纳“调度室上位机+主集控台(中央煤仓)+副集控台（二采煤仓）+分布式子站”的网络结构，系统采纳工业总线技术（PROFIBUS）和光纤通讯介质，实现与各控制设备及综保等组成分布式集成控制系统。其中主集控台负责整个系统的监测与控制及中央煤仓运输系统子站、给煤机监测与控制；副集控台负责二采煤仓运输系统子站的监测与控制。通信网络系统数据传输采纳 PROFIBUS 现场总线技术，传输介质为光纤，负责各分站与主副站、主副站之间、主副站与上位机间的通信，将现场设备采集到的信息以及程序的内部的信息传送到地面上位机管理系统，同时也可将上位机系统发出的控制指令传送到控制器。井下视频系统以光纤为传输介质，采纳点对点方式把井下视频信号传送至主控室和地面调度室，通过视频技...
