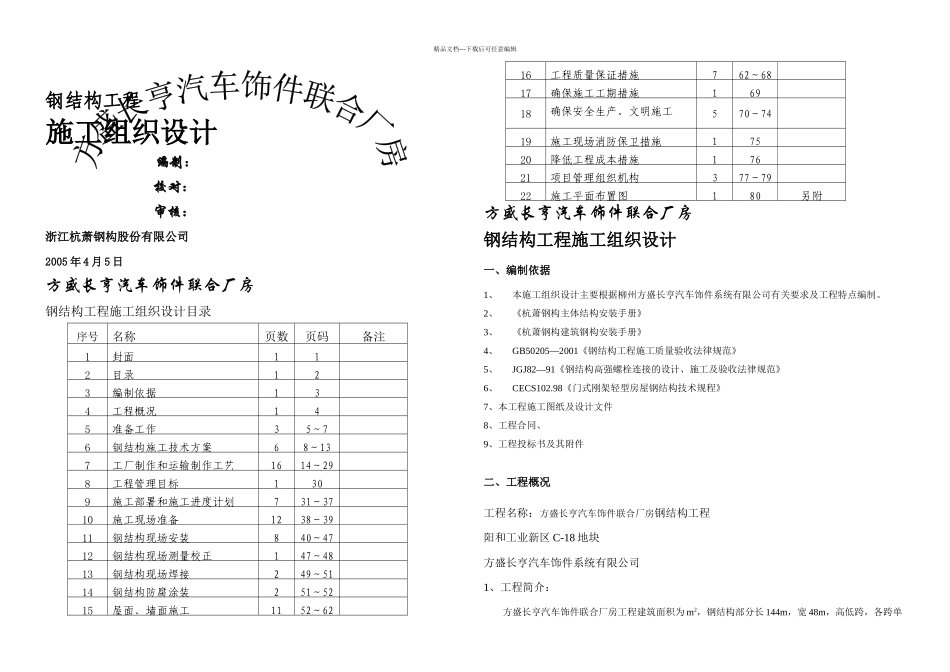

精品文档---下载后可任意编辑钢结构工程施工组织设计编制：校对：审核：浙江杭萧钢构股份有限公司2005 年 4 月 5 日方盛长亨汽车饰件联合厂房钢结构工程施工组织设计目录序号名称页数页码备注1封面112目录123编制依据134工程概况145准备工作35～76钢结构施工技术方案68～137工厂制作和运输制作工艺1614～298工程管理目标1309施工部署和施工进度计划731～3710施工现场准备1238～3911钢结构现场安装840～4712钢结构现场测量校正147～4813钢结构现场焊接249～5114钢结构防腐涂装251～5215屋面、墙面施工1152～6216工程质量保证措施762～6817确保施工工期措施16918确保安全生产、文明施工措施和环境保护措施570～7419施工现场消防保卫措施17520降低工程成本措施17621项目管理组织机构377～7922施工平面布置图180另附方盛长亨汽车饰件联合厂房钢结构工程施工组织设计一、编制依据1、本施工组织设计主要根据柳州方盛长亨汽车饰件系统有限公司有关要求及工程特点编制。2、《杭萧钢构主体结构安装手册》3、《杭萧钢构建筑钢构安装手册》4、GB50205—2001《钢结构工程施工质量验收法律规范》5、JGJ82—91《钢结构高强螺栓连接的设计、施工及验收法律规范》6、CECS102.98《门式刚架轻型房屋钢结构技术规程》7、本工程施工图纸及设计文件8、工程合同、9、工程投标书及其附件二、工程概况工程名称：方盛长亨汽车饰件联合厂房钢结构工程阳和工业新区 C-18 地块方盛长亨汽车饰件系统有限公司1、工程简介：方盛长亨汽车饰件联合厂房工程建筑面积为 m2，钢结构部分长 144m，宽 48m，高低跨，各跨单精品文档---下载后可任意编辑脊双坡，长度方向从 1 ~25 轴，宽度方向从 A～G，其中 A~D 为高跨、D~G 为低跨,其中柱网尺寸为6m× 8m。厂房钢柱、钢梁材质采纳 BQ345，次结构中如：支撑、隅撑、拉条等材质为 Q235（除图中特别注明者外）而檩条、墙梁采纳 Q345 镀锌冷弯薄壁型钢。屋面：外层板采纳基板 0.526mm 厚 HXY-470 型镀铝锌烤漆板 SMP 涂层，下铺 50mm 厚带箔保温棉+钢丝，容重 12kg/m3，屋面每隔一间设有一条 470 型采光带和风机口。墙面：标高 0.900m 以下是砖墙，0.900m 以上是彩钢墙板，墙板采纳 8mm 厚 HXY-980 型镀铝锌烤漆板SMP 涂层，保温棉采纳 50mm 厚有箔玻纤保温棉，容重 16kg/m3。门窗：0.90m 标高和 m 标高处分别设有 m 高和 1.5m 高柳州产“鱼峰”牌塑钢窗，整个厂房设有 8 扇50mm 厚彩板...
