施工测量方案修改

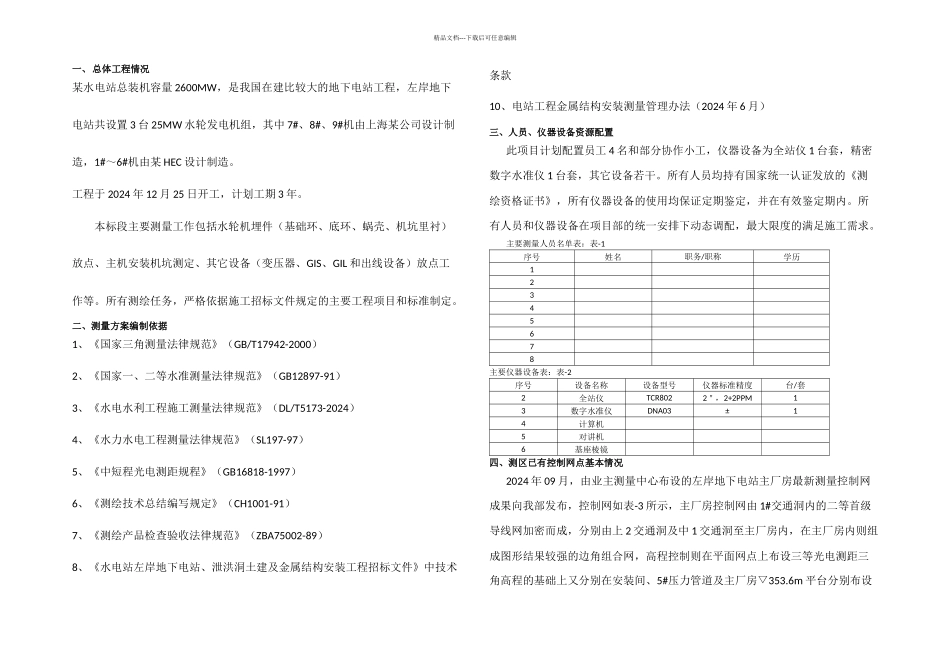

精品文档---下载后可任意编辑一、总体工程情况某水电站总装机容量 2600MW，是我国在建比较大的地下电站工程，左岸地下电站共设置 3 台 25MW 水轮发电机组，其中 7#、8#、9#机由上海某公司设计制造，1#～6#机由某 HEC 设计制造。工程于 2024 年 12 月 25 日开工，计划工期 3 年。本标段主要测量工作包括水轮机埋件（基础环、底环、蜗壳、机坑里衬）放点、主机安装机坑测定、其它设备（变压器、GIS、GIL 和出线设备）放点工作等。所有测绘任务，严格依据施工招标文件规定的主要工程项目和标准制定。二、测量方案编制依据1、《国家三角测量法律规范》（GB/T17942-2000）2、《国家一、二等水准测量法律规范》（GB12897-91）3、《水电水利工程施工测量法律规范》（DL/T5173-2024）4、《水力水电工程测量法律规范》（SL197-97）5、《中短程光电测距规程》（GB16818-1997）6、《测绘技术总结编写规定》（CH1001-91）7、《测绘产品检查验收法律规范》（ZBA75002-89）8、《水电站左岸地下电站、泄洪洞土建及金属结构安装工程招标文件》中技术条款10、电站工程金属结构安装测量管理办法（2024 年 6 月）三、人员、仪器设备资源配置此项目计划配置员工 4 名和部分协作小工，仪器设备为全站仪 1 台套，精密数字水准仪 1 台套，其它设备若干。所有人员均持有国家统一认证发放的《测绘资格证书》，所有仪器设备的使用均保证定期鉴定，并在有效鉴定期内。所有人员和仪器设备在项目部的统一安排下动态调配，最大限度的满足施工需求。主要测量人员名单表：表-1序号姓名职务/职称学历12345678主要仪器设备表：表-2序号设备名称设备型号仪器标准精度台/套2全站仪TCR8022＂，2+2PPM13数字水准仪DNA03±14计算机5对讲机6基座棱镜四、测区已有控制网点基本情况2024 年 09 月，由业主测量中心布设的左岸地下电站主厂房最新测量控制网成果向我部发布，控制网如表-3 所示，主厂房控制网由 1#交通洞内的二等首级导线网加密而成，分别由上 2 交通洞及中 1 交通洞至主厂房内，在主厂房内则组成图形结果较强的边角组合网，高程控制则在平面网点上布设三等光电测距三角高程的基础上又分别在安装间、5#压力管道及主厂房▽353.6m 平台分别布设精品文档---下载后可任意编辑了若干高等级的水准测量控制点，途中“△”符号为首级二等导线点，“○”为主厂房骨干控制点，点名及网点等级见表一 3，从发布成果知，由测量中心布设的主厂房控制网点平...
