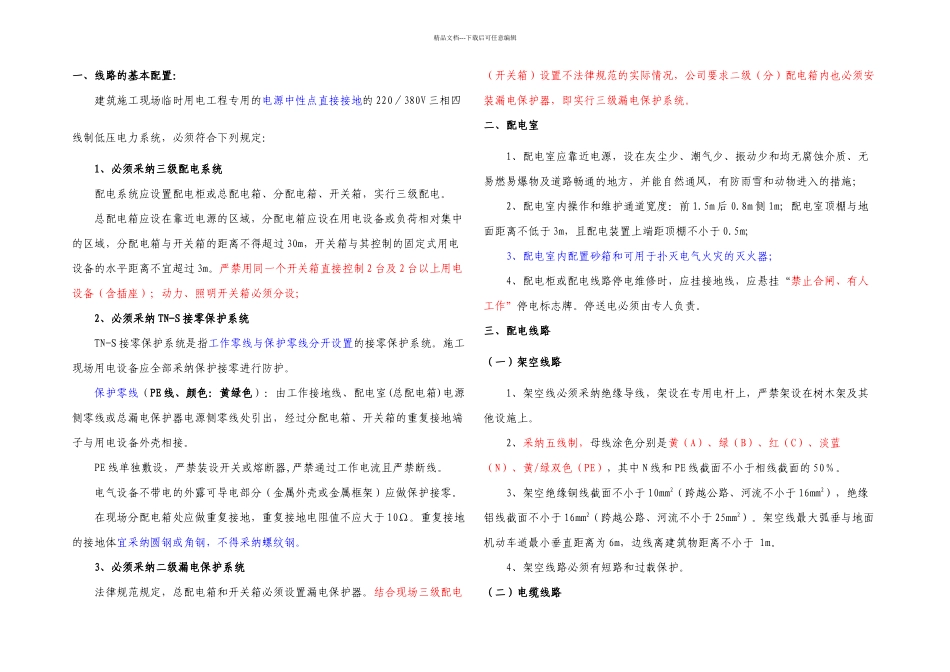

精品文档---下载后可任意编辑一、线路的基本配置：建筑施工现场临时用电工程专用的电源中性点直接接地的 220／380V 三相四线制低压电力系统，必须符合下列规定：1、必须采纳三级配电系统配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m，开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。严禁用同一个开关箱直接控制 2 台及 2 台以上用电设备（含插座）；动力、照明开关箱必须分设；2、必须采纳 TN-S 接零保护系统TN-S 接零保护系统是指工作零线与保护零线分开设置的接零保护系统。施工现场用电设备应全部采纳保护接零进行防护。保护零线（PE 线、颜色：黄绿色）：由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出，经过分配电箱、开关箱的重复接地端子与用电设备外壳相接。PE 线单独敷设，严禁装设开关或熔断器,严禁通过工作电流且严禁断线。电气设备不带电的外露可导电部分（金属外壳或金属框架）应做保护接零。在现场分配电箱处应做重复接地，重复接地电阻值不应大于 10Ω。重复接地的接地体宜采纳圆钢或角钢，不得采纳螺纹钢。3、必须采纳二级漏电保护系统法律规范规定，总配电箱和开关箱必须设置漏电保护器。结合现场三级配电（开关箱）设置不法律规范的实际情况，公司要求二级（分）配电箱内也必须安装漏电保护器，即实行三级漏电保护系统。二、配电室1、配电室应靠近电源，设在灰尘少、潮气少、振动少和均无腐蚀介质、无易燃易爆物及道路畅通的地方，并能自然通风，有防雨雪和动物进入的措施；2、配电室内操作和维护通道宽度：前 1.5m 后 0.8m 侧 1m；配电室顶棚与地面距离不低于 3m，且配电装置上端距顶棚不小于 0.5m;3、配电室内配置砂箱和可用于扑灭电气火灾的灭火器；4、配电柜或配电线路停电维修时，应挂接地线，应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。三、配电线路（一）架空线路1、架空线必须采纳绝缘导线，架设在专用电杆上，严禁架设在树木架及其他设施上。2、采纳五线制，母线涂色分别是黄（A）、绿（B）、红（C）、淡蓝（N）、黄/绿双色（PE），其中 N 线和 PE 线截面不小于相线截面的 50％。3、架空绝缘铜线截面不小于 10mm2（跨越公路、河流不小于 16mm2），绝缘铝线截面不小于 16mm2（跨越公路、河...
