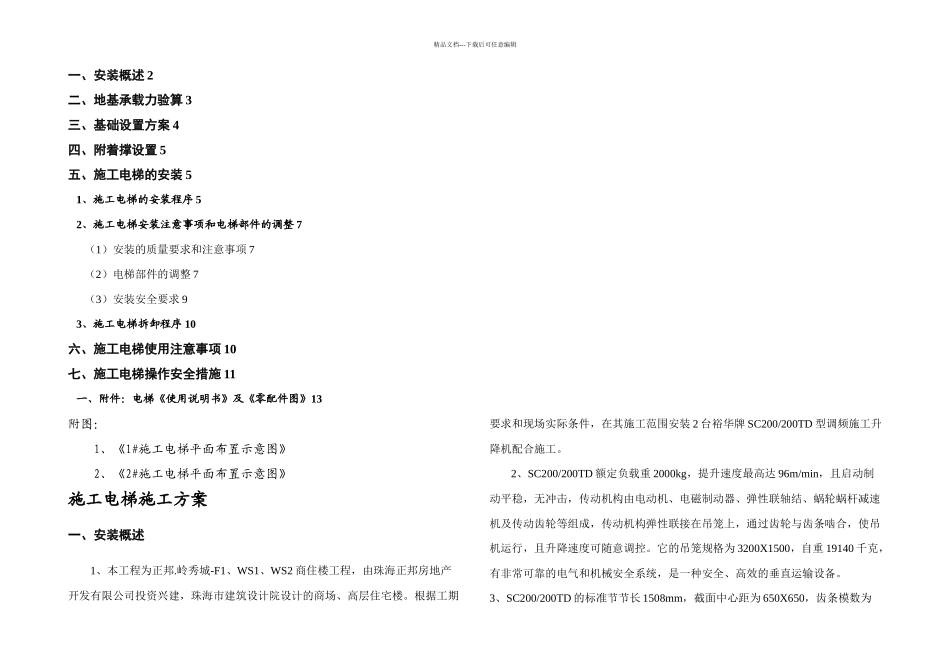

精品文档---下载后可任意编辑一、安装概述 2二、地基承载力验算 3三、基础设置方案 4四、附着撑设置 5五、施工电梯的安装 51、施工电梯的安装程序 52、施工电梯安装注意事项和电梯部件的调整 7（1）安装的质量要求和注意事项 7（2）电梯部件的调整 7（3）安装安全要求 93、施工电梯拆卸程序 10六、施工电梯使用注意事项 10七、施工电梯操作安全措施 11一、附件：电梯《使用说明书》及《零配件图》13附图：1、《1#施工电梯平面布置示意图》2、《2#施工电梯平面布置示意图》施工电梯施工方案一、安装概述1、本工程为正邦.岭秀城-F1、WS1、WS2 商住楼工程，由珠海正邦房地产开发有限公司投资兴建，珠海市建筑设计院设计的商场、高层住宅楼。根据工期要求和现场实际条件，在其施工范围安装 2 台裕华牌 SC200/200TD 型调频施工升降机配合施工。2、SC200/200TD 额定负载重 2000kg，提升速度最高达 96m/min，且启动制动平稳，无冲击，传动机构由电动机、电磁制动器、弹性联轴结、蜗轮蜗杆减速机及传动齿轮等组成，传动机构弹性联接在吊笼上，通过齿轮与齿条啮合，使吊机运行，且升降速度可随意调控。它的吊笼规格为 3200X1500，自重 19140 千克，有非常可靠的电气和机械安全系统，是一种安全、高效的垂直运输设备。3、SC200/200TD 的标准节节长 1508mm，截面中心距为 650X650，齿条模数为精品文档---下载后可任意编辑8mm。多节标准节用螺栓相连接组成导轨架，通过附墙架与建筑物固定，做为吊笼上下运行的导轨。沿导轨架高度，每隔 3~安装一个附墙架，保障了施工升降机的稳定工作。4、1#施工电梯安装在 A 座的西面、2#施工电梯安装在 B 座的西面，以天然地基作为施工电梯基础的持力层。承台基础工程地质状况：（1）回填土层，层厚 2.5~（2）淤泥质土层，平均厚度(3) 粉砂层，平均厚度(4) 粉质黏土层，平均厚度（5）粉砂质泥岩层，平均厚度(6) 全风化岩，平均厚度（7）强风化岩，平均厚度(8)中风化岩，平均厚度 4.2~(9)夹层微风化层，平均厚度(10)微风化岩，平均厚度 14m.5、施工升降机基础形式基础承台尺寸为 4400mm×3800mm×300mm，基础制作砼标号 C30，混凝土基础与地面相平，直接排水沟排水。6、附墙架安装附墙架时，在导轨架上安装两根方管，用螺栓紧固，将两根管与附墙座连接，用螺栓及销子将其余部分连接起来，调节好各方向的距离，并同时校正导轨架的垂直度，之后紧固所有螺栓，慢慢启动升降机，确保吊笼...
