施能HGCZ系列自动充电机使用说明书

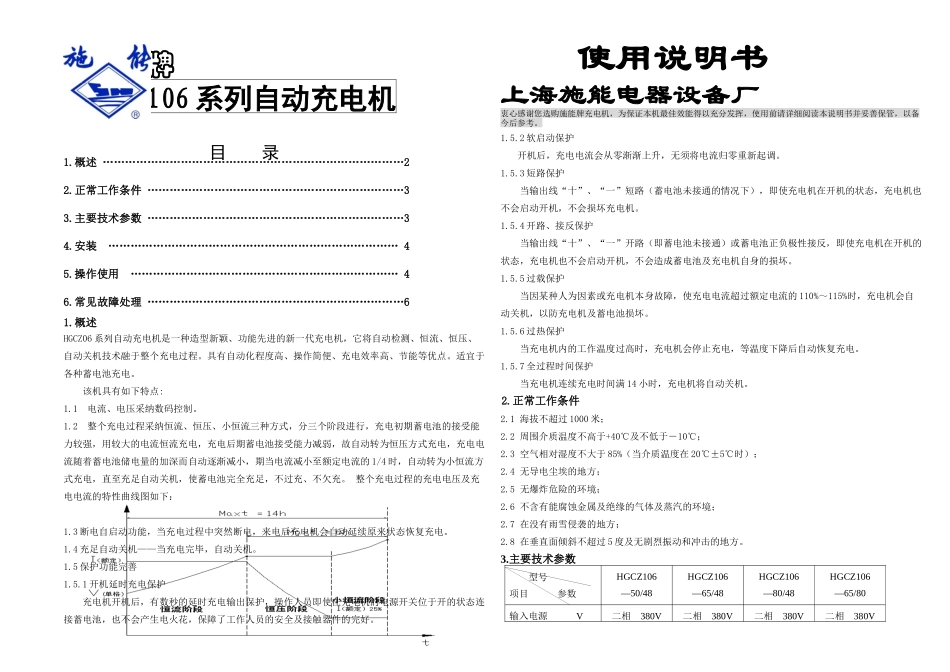

施能牌HGCZ106 系列自动充电机使用说明书上海施能电器设备厂衷心感谢您选购施能牌充电机，为保证本机最佳效能得以充分发挥，使用前请详细阅读本说明书并妥善保管，以备今后参考。1.概述 ………………………………………………………………………22.正常工作条件 ……………………………………………………………33.主要技术参数 ……………………………………………………………34.安装 …………………………………………………………………… 45.操作使用 ……………………………………………………………… 46.常见故障处理 ……………………………………………………………61.概述HGCZ06 系列自动充电机是一种造型新颖、功能先进的新一代充电机，它将自动检测、恒流、恒压、自动关机技术融于整个充电过程。具有自动化程度高、操作简便、充电效率高、节能等优点。适宜于各种蓄电池充电。 该机具有如下特点: 1.1 电流、电压采纳数码控制。1.2 整个充电过程采纳恒流、恒压、小恒流三种方式，分三个阶段进行，充电初期蓄电池的接受能力较强，用较大的电流恒流充电，充电后期蓄电池接受能力减弱，故自动转为恒压方式充电，充电电流随着蓄电池储电量的加深而自动逐渐减小，期当电流减小至额定电流的 1/4 时，自动转为小恒流方式充电，直至充足自动关机，使蓄电池完全充足，不过充、不欠充。 整个充电过程的充电电压及充电电流的特性曲线图如下：1.3 断电自启动功能，当充电过程中突然断电，来电后充电机会自动延续原来状态恢复充电。1.4 充足自动关机——当充电完毕，自动关机。1.5 保护功能完善1.5.1 开机延时充电保护充电机开机后，有数秒的延时充电输出保护，操作人员即使在充电机的电源开关位于开的状态连接蓄电池，也不会产生电火花，保障了工作人员的安全及接触器件的完好。1.5.2 软启动保护开机后，充电电流会从零渐渐上升，无须将电流归零重新起调。1.5.3 短路保护当输出线“十”、“一”短路（蓄电池未接通的情况下），即使充电机在开机的状态，充电机也不会启动开机，不会损坏充电机。1.5.4 开路、接反保护当输出线“十”、“一”开路（即蓄电池未接通）或蓄电池正负极性接反，即使充电机在开机的状态，充电机也不会启动开机，不会造成蓄电池及充电机自身的损坏。1.5.5 过载保护当因某种人为因素或充电机本身故障，使充电电流超过额定电流的 110%～115%时，充电机会自动关机，以防充电机及蓄电池损坏。 1.5.6 ...
