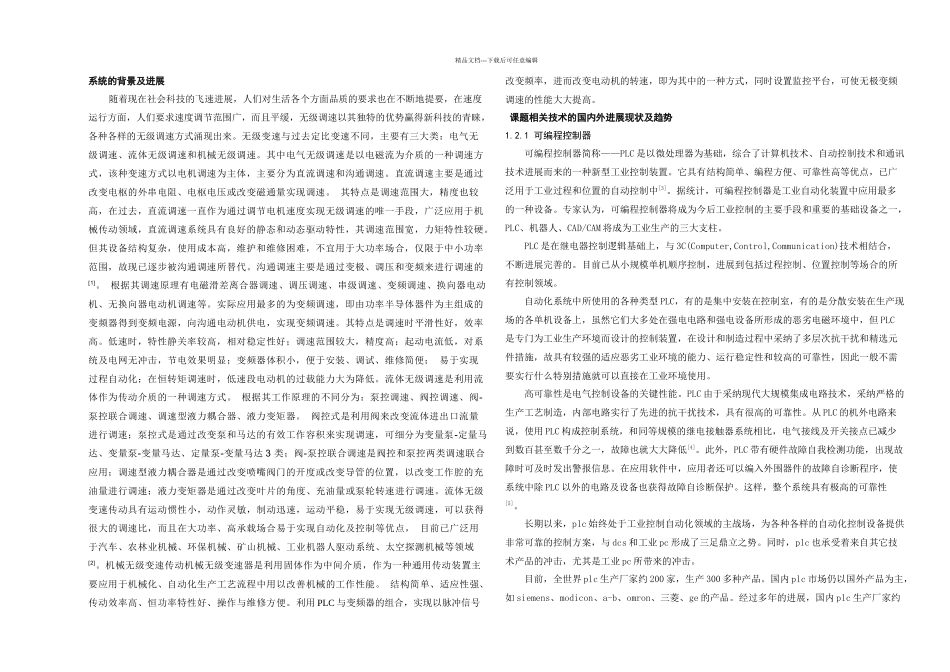

无级调速PLC控制系统设计_第1页
1/17

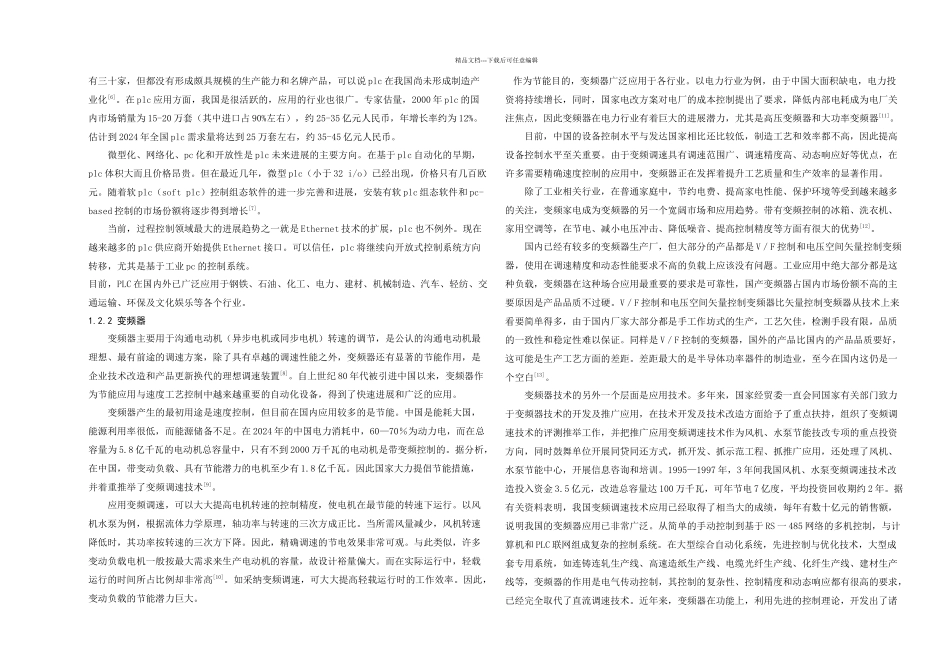

无级调速PLC控制系统设计_第2页
2/17

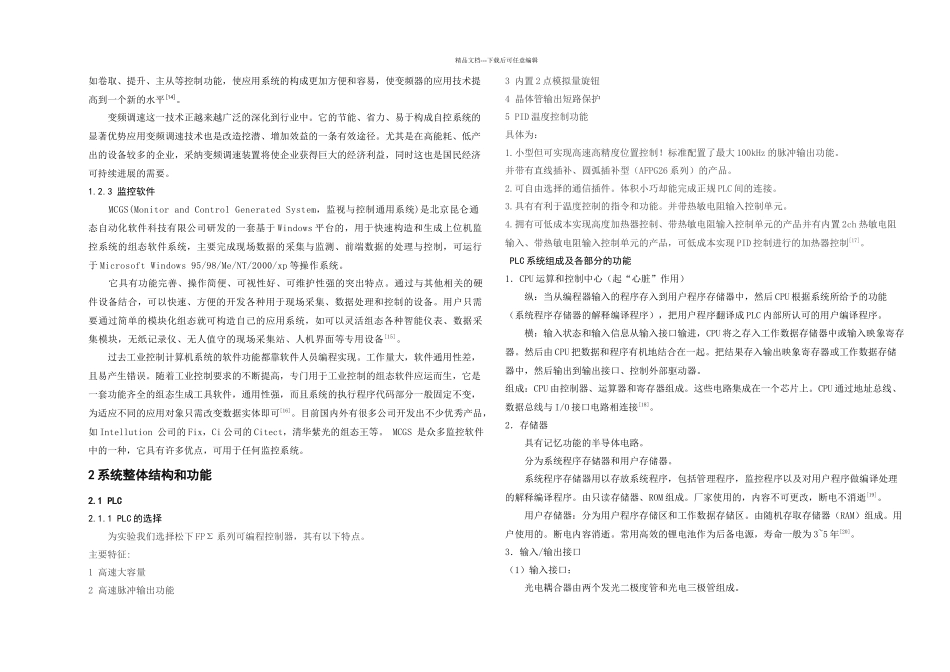

无级调速PLC控制系统设计_第3页
3/17
精品文档---下载后可任意编辑系统的背景及进展随着现在社会科技的飞速进展,人们对生活各个方面品质的要求也在不断地提要,在速度运行方面,人们要求速度调节范围广,而且平缓,无级调速以其独特的优势赢得新科技的青睐,各种各样的无级调速方式涌现出来。无级变速与过去定比变速不同,主要有三大类:电气无级调速、流体无级调速和机械无级调速。其中电气无级调速是以电磁流为介质的一种调速方式,该种变速方式以电机调速为主体,主要分为直流调速和沟通调速。直流调速主要是通过改变电枢的外串电阻、电枢电压或改变磁通量实现调速。 其特点是调速范围大,精度也较高,在过去,直流调速一直作为通过调节电机速度实现无级调速的唯一手段,广泛应用于机械传动领域,直流调速系统具有良好的静态和动态驱动特性,其调速范围宽,力矩特性较硬。但其设备结构复杂,使用成本高,维护和维修困难,不宜用于大功率场合,仅限于中小功率范围,故现已逐步被沟通调速所替代。沟通调速主要是通过变极、调压和变频来进行调速的[1]。 根据其调速原理有电磁滑差离合器调速、调压调速、串级调速、变频调速、换向器电动机、无换向器电动机调速等。实际应用最多的为变频调速,即由功率半导体器件为主组成的变频器得到变频电源,向沟通电动机供电,实现变频调速。其特点是调速时平滑性好,效率高。低速时,特性静关率较高,相对稳定性好;调速范围较大,精度高;起动电流低,对系统及电网无冲击,节电效果明显;变频器体积小,便于安装、调试、维修简便; 易于实现过程自动化;在恒转矩调速时,低速段电动机的过载能力大为降低。流体无级调速是利用流体作为传动介质的一种调速方式。 根据其工作原理的不同分为:泵控调速、阀控调速、阀-泵控联合调速、调速型液力耦合器、液力变矩器。 阀控式是利用阀来改变流体进出口流量进行调速;泵控式是通过改变泵和马达的有效工作容积来实现调速,可细分为变量泵-定量马达、变量泵-变量马达、定量泵-变量马达 3 类;阀-泵控联合调速是阀控和泵控两类调速联合应用;调速型液力耦合器是通过改变喷嘴阀门的开度或改变导管的位置,以改变工作腔的充油量进行调速;液力变矩器是通过改变叶片的角度、充油量或泵轮转速进行调速。流体无级变速传动具有运动惯性小,动作灵敏,制动迅速,运动平稳,易于实现无级调速,可以获得很大的调速比,而且在大功率、高承载场合易于实现自动化及控制等优点, 目前已广泛用于汽车、农林业机械、...
