景观照明远程控制系统方案VIP专享

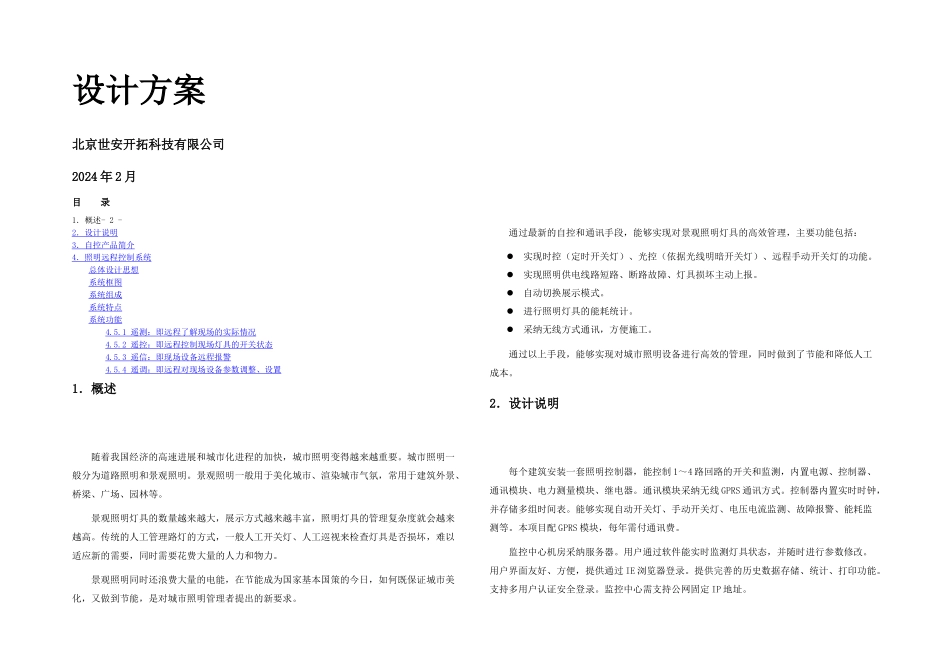

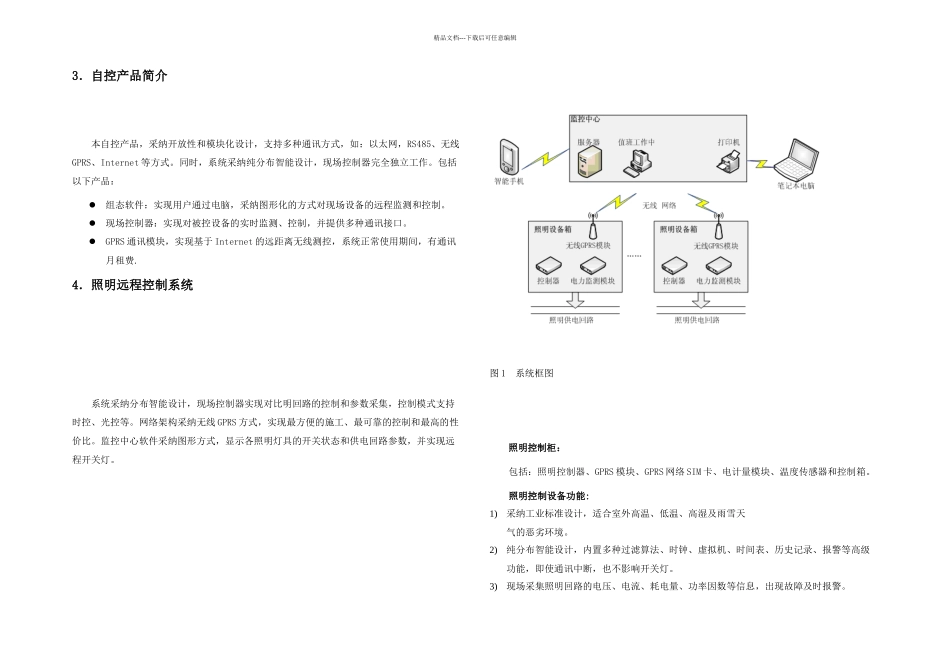

设计方案北京世安开拓科技有限公司2024 年 2 月目 录1．概述- 2 -2 ．设计说明 3 ．自控产品简介 4 ．照明远程控制系统 总体设计思想 系统框图 系统组成 系统特点 系统功能 4.5.1 遥测：即远程了解现场的实际情况 4.5.2 遥控：即远程控制现场灯具的开关状态 4.5.3 遥信：即现场设备远程报警 4.5.4 遥调：即远程对现场设备参数调整、设置 1．概述随着我国经济的高速进展和城市化进程的加快，城市照明变得越来越重要。城市照明一般分为道路照明和景观照明。景观照明一般用于美化城市、渲染城市气氛，常用于建筑外景、桥梁、广场、园林等。景观照明灯具的数量越来越大，展示方式越来越丰富，照明灯具的管理复杂度就会越来越高。传统的人工管理路灯的方式，一般人工开关灯、人工巡视来检查灯具是否损坏，难以适应新的需要，同时需要花费大量的人力和物力。景观照明同时还浪费大量的电能，在节能成为国家基本国策的今日，如何既保证城市美化，又做到节能，是对城市照明管理者提出的新要求。通过最新的自控和通讯手段，能够实现对景观照明灯具的高效管理，主要功能包括：实现时控（定时开关灯）、光控（依据光线明暗开关灯）、远程手动开关灯的功能。实现照明供电线路短路、断路故障、灯具损坏主动上报。自动切换展示模式。进行照明灯具的能耗统计。采纳无线方式通讯，方便施工。通过以上手段，能够实现对城市照明设备进行高效的管理，同时做到了节能和降低人工成本。2．设计说明每个建筑安装一套照明控制器，能控制 1～4 路回路的开关和监测，内置电源、控制器、通讯模块、电力测量模块、继电器。通讯模块采纳无线 GPRS 通讯方式。控制器内置实时时钟，并存储多组时间表。能够实现自动开关灯、手动开关灯、电压电流监测、故障报警、能耗监测等。本项目配 GPRS 模块，每年需付通讯费。监控中心机房采纳服务器。用户通过软件能实时监测灯具状态，并随时进行参数修改。用户界面友好、方便，提供通过 IE 浏览器登录。提供完善的历史数据存储、统计、打印功能。支持多用户认证安全登录。监控中心需支持公网固定 IP 地址。精品文档---下载后可任意编辑3．自控产品简介本自控产品，采纳开放性和模块化设计，支持多种通讯方式，如：以太网，RS485、无线GPRS、Internet 等方式。同时，系统采纳纯分布智能设计，现场控制器完全独立工作。包括以下产品：组态软件：实现用户通过电脑，采纳图形化的方式对现场设备的...
