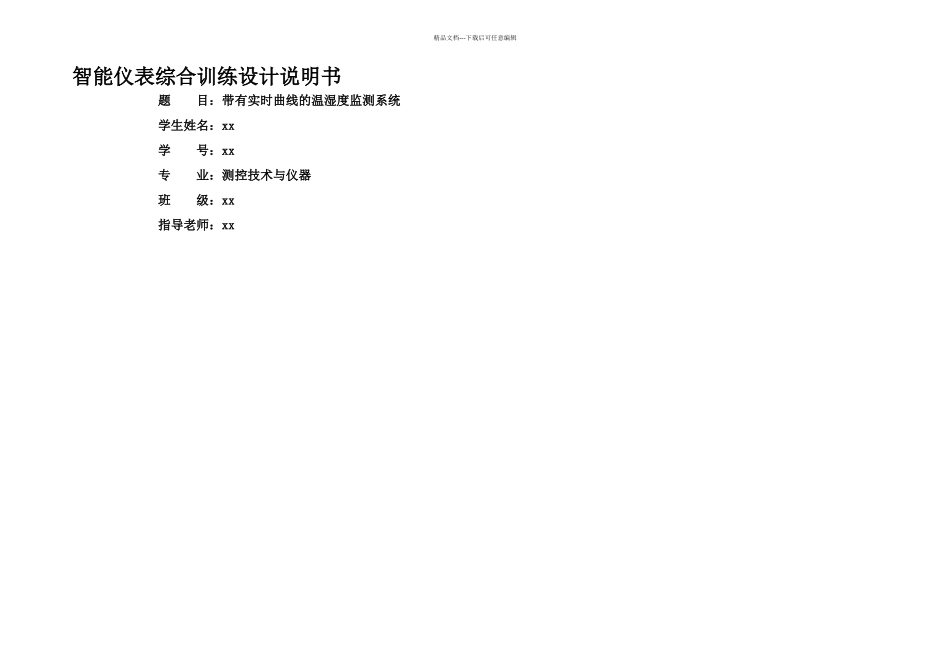

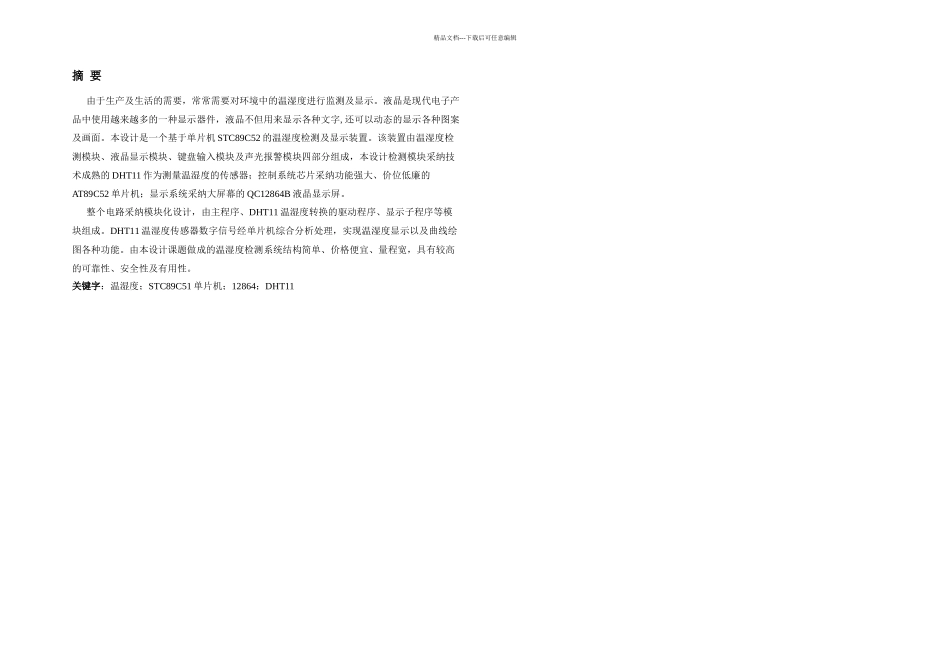

精品文档---下载后可任意编辑智能仪表综合训练设计说明书题 目：带有实时曲线的温湿度监测系统学生姓名：xx学 号：xx专 业：测控技术与仪器班 级：xx指导老师：xx精品文档---下载后可任意编辑摘 要由于生产及生活的需要，常常需要对环境中的温湿度进行监测及显示。液晶是现代电子产品中使用越来越多的一种显示器件，液晶不但用来显示各种文字,还可以动态的显示各种图案及画面。本设计是一个基于单片机 STC89C52 的温湿度检测及显示装置。该装置由温湿度检测模块、液晶显示模块、键盘输入模块及声光报警模块四部分组成，本设计检测模块采纳技术成熟的 DHT11 作为测量温湿度的传感器；控制系统芯片采纳功能强大、价位低廉的AT89C52 单片机；显示系统采纳大屏幕的 QC12864B 液晶显示屏。整个电路采纳模块化设计，由主程序、DHT11 温湿度转换的驱动程序、显示子程序等模块组成。DHT11 温湿度传感器数字信号经单片机综合分析处理，实现温湿度显示以及曲线绘图各种功能。由本设计课题做成的温湿度检测系统结构简单、价格便宜、量程宽，具有较高的可靠性、安全性及有用性。关键字：温湿度；STC89C51 单片机；12864；DHT11精品文档---下载后可任意编辑目 录精品文档---下载后可任意编辑第一章 绪论1.1 讨论背景随着计算机技术的进展,基于微处理器的智能仪表已成为仪表的主体。越来越多的智能仪表采纳图形点阵液晶模块,液晶显示模块提供了丰富灵活的显示内容 ,更符合人性化的特点。智能仪表的功能是否强大、用户操作性是否方便 ,都必须通过界面友好的外观和可操作性来体现。可见,人机界面是智能仪表开发中的主要环节,在开发的工作量中占了很大的比例。目前已有很多文献对液晶显示技术、图形用户界面设计作了讨论。1.2 液晶概述某些固体物质在一定条件下会呈现液态晶体状态,这种状态既不同于各向同性的液体,也不同于在三维空间分子完全规则排列的固体晶体,但又具有液体的流动性、连续性和分子排列的有序性。这种处于液体和晶体之间过渡相态的物质称为液晶。液晶分为热致液晶和溶致液晶。前者是物质在某一温度范围内呈现液晶状态,后者是物质溶于水或有机溶剂而形成的。液晶分子呈棒状或条状,宽约十几纳米,长约数纳米液晶分子有较强的电偶极矩和容易极化的化学团。由于液晶分子间的作用力比固体弱,所以液晶分子容易呈现各种状态。液晶分子的介电常数、电导率、折射率、磁化率等具有较大的各向异性,在外加电场作用下会产生各种电光效应,从...
