智能天线介绍

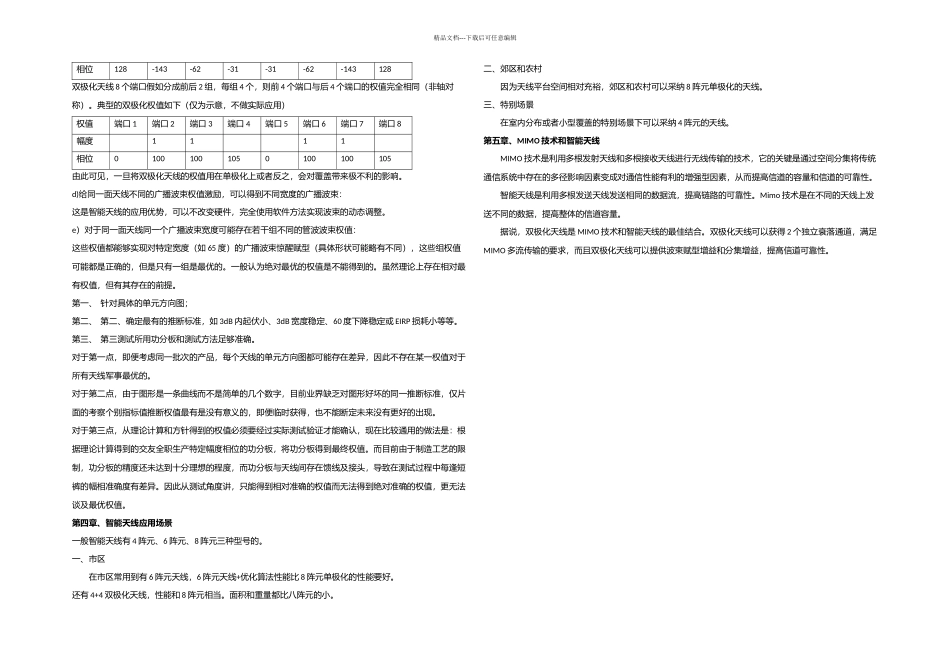

精品文档---下载后可任意编辑技术室：李盼星摘要：智能天线是天线技术进展的一个方向，了解智能天线的基本构造和原理，对以后的工作有重要的意义。关键词：智能天线、波束、阵元、端口第一章：引言1.1 智能天线的基本功能智能天线是 N 列取向相同的天线根据一定方式排列和激励，利用波的干涉原理形成预定波束的阵列结构天线。智能天线可以通过镇原信号的加权幅度和香味来改变阵列的方向图形，即自适应或以预制方式控制波束宽度，指向和零点位置，使波束指向期望的方向，实现对移动用户的波束跟踪，并自动地一直干扰方向的副瓣电平。智能天线与 GSM 天线的区别结构组成区别智能天线由两个以上天线阵列组成，而 GSM 系统天线只由一个天线阵列构成功能区别智能天线可以通过改变对各天线阵列的激励（即权值）形成预定波束。而 GSM 天线只有一个阵列，起波束在设计师已确定，出厂后不可改变。在进行小区覆盖宽度调整是，GSM 天线只能更换，TD-SCDMA 智能天线可以通过软件改变预定波束的宽度（特指广播波束），灵活的调整覆盖范围。第二章智能天线的分类2.1 全向天线在 360°任意方位上均可进行波束扫描的智能天线阵列。定向单极化天线特指采纳单极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫面的天线阵列。定向双极化天线特指采纳双极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。精品文档---下载后可任意编辑第三章：相关基本概念单元波束、广播波束、业务波束单元波束定义为：智能天线单一阵列的接收或者发射的水平面辐射方向图。即智能天线阵列中任意馈电端口在其他所有端口都接负载是发射或接收到的辐射方向图。广播波束定义为：对智能天线阵列施加的幅度和相位激励所形成的全向覆盖或扇区覆盖的辐射方向图。业务波束定义为：对智能天线阵列市价特定的幅度和相位激励所形成的在工作角域内具有任意波束指向扫描以及具有高增益窄束的方向图。波束宽度波束宽度值波束的主瓣中功率电平下降一半（3DB）的角度范围，如下图所示：横坐标是角度值，纵坐标-3db 处的虚线与波束图相交叉的两个点之间的角度约为 65°。波束权值a)什么是权值，什么是 TD 广播波束权值：权值是天线各端口所施加的特定激励信号的量化表示方法，天线端口施加特定激励的目的是为了得到具有特定覆盖效果的方向图。权值可以表示为幅度/相位方式，幅度一般用归一化的电压值 U 或电流值 I 表示（也可以用归一化公路车表示，注意...
