本科毕业论文C字夹螺孔的加工工艺设计VIP专享

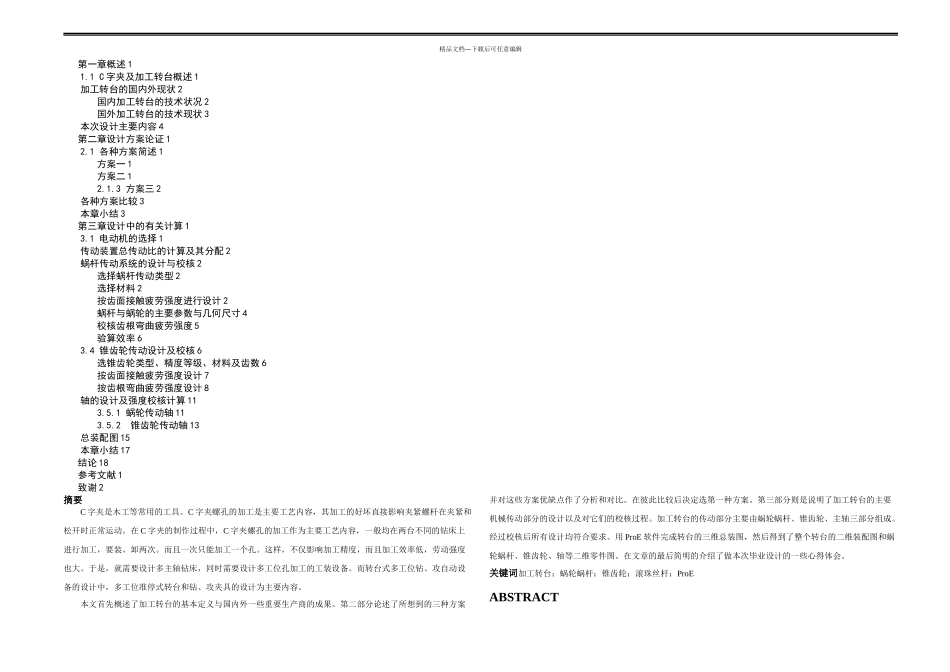

精品文档---下载后可任意编辑第一章概述 11.1 C 字夹及加工转台概述 1加工转台的国内外现状 2国内加工转台的技术状况 2国外加工转台的技术现状 3本次设计主要内容 4第二章设计方案论证 12.1 各种方案简述 1方案一 1方案二 12.1.3 方案三 2各种方案比较 3本章小结 3第三章设计中的有关计算 13.1 电动机的选择 1传动装置总传动比的计算及其分配 2蜗杆传动系统的设计与校核 2选择蜗杆传动类型 2选择材料 2按齿面接触疲劳强度进行设计 2蜗杆与蜗轮的主要参数与几何尺寸 4校核齿根弯曲疲劳强度 5验算效率 63.4 锥齿轮传动设计及校核 6选锥齿轮类型、精度等级、材料及齿数 6按齿面接触疲劳强度设计 7按齿根弯曲疲劳强度设计 8轴的设计及强度校核计算 113.5.1 蜗轮传动轴 113.5.2 锥齿轮传动轴 13总装配图 15本章小结 17结论 18参考文献 1致谢 2摘要C 字夹是木工等常用的工具。C 字夹螺孔的加工是主要工艺内容，其加工的好坏直接影响夹紧螺杆在夹紧和松开时正常运动。在 C 字夹的制作过程中，C 字夹螺孔的加工作为主要工艺内容，一般均在两台不同的钻床上进行加工，要装、卸两次。而且一次只能加工一个孔。这样，不仅影响加工精度，而且加工效率低，劳动强度也大。于是，就需要设计多主轴钻床，同时需要设计多工位孔加工的工装设备。而转台式多工位钻、攻自动设备的设计中，多工位准停式转台和钻、攻夹具的设计为主要内容。本文首先概述了加工转台的基本定义与国内外一些重要生产商的成果。第二部分论述了所想到的三种方案并对这些方案优缺点作了分析和对比。在彼此比较后决定选第一种方案。第三部分则是说明了加工转台的主要机械传动部分的设计以及对它们的校核过程。加工转台的传动部分主要由蜗轮蜗杆、锥齿轮、主轴三部分组成。经过校核后所有设计均符合要求。用 ProE 软件完成转台的三维总装图，然后得到了整个转台的二维装配图和蜗轮蜗杆、锥齿轮、轴等二维零件图。在文章的最后简明的介绍了做本次毕业设计的一些心得体会。关键词加工转台；蜗轮蜗杆；锥齿轮；滚珠丝杆；ProEABSTRACT精品文档---下载后可任意编辑C word clip is carpenter etc commonly used tools. C word processing is the screw holes with the main technology content, its processing of a direct impact on the clamping screw in the clamping and loosen the normal movement w...
