机床数控原理复习资料

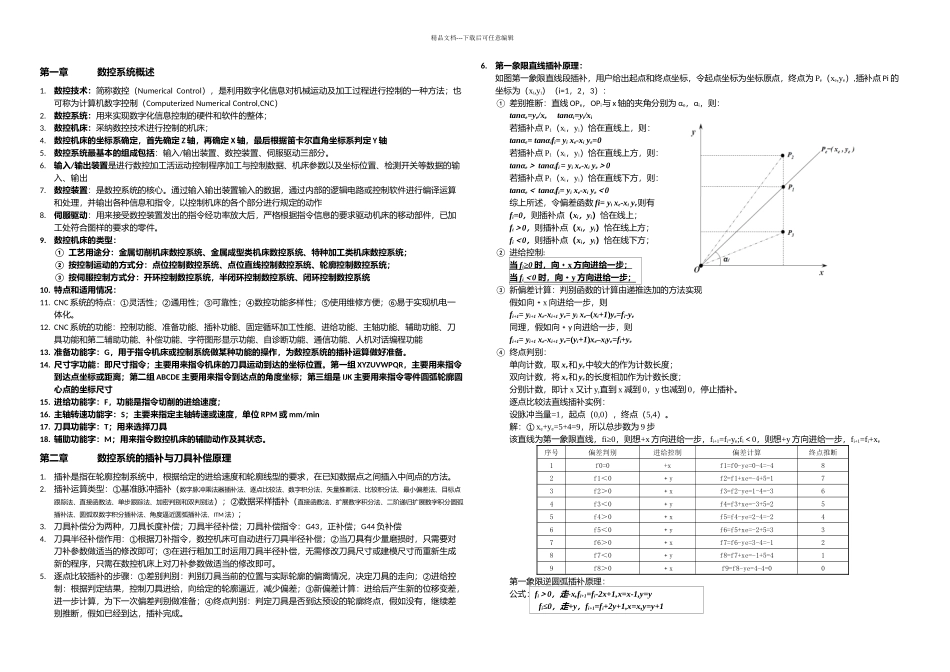

精品文档---下载后可任意编辑第一章数控系统概述1.数控技术：简称数控（Numerical Control），是利用数字化信息对机械运动及加工过程进行控制的一种方法；也可称为计算机数字控制（Computerized Numerical Control,CNC）2.数控系统：用来实现数字化信息控制的硬件和软件的整体；3.数控机床：采纳数控技术进行控制的机床；4.数控机床的坐标系确定，首先确定 Z 轴，再确定 X 轴，最后根据笛卡尔直角坐标系判定 Y 轴5.数控系统最基本的组成包括：输入/输出装置、数控装置、伺服驱动三部分。6.输入/输出装置是进行数控加工活运动控制程序加工与控制数据、机床参数以及坐标位置、检测开关等数据的输入、输出7.数控装置：是数控系统的核心。通过输入输出装置输入的数据，通过内部的逻辑电路或控制软件进行编译运算和处理，并输出各种信息和指令，以控制机床的各个部分进行规定的动作8.伺服驱动：用来接受数控装置发出的指令经功率放大后，严格根据指令信息的要求驱动机床的移动部件，已加工处符合图样的要求的零件。9.数控机床的类型：① 工艺用途分：金属切削机床数控系统、金属成型类机床数控系统、特种加工类机床数控系统；② 按控制运动的方式分：点位控制数控系统、点位直线控制数控系统、轮廓控制数控系统；③ 按伺服控制方式分：开环控制数控系统，半闭环控制数控系统、闭环控制数控系统10. 特点和适用情况：11. CNC 系统的特点：①灵活性；②通用性；③可靠性；④数控功能多样性；⑤使用维修方便；⑥易于实现机电一体化。12. CNC 系统的功能：控制功能、准备功能、插补功能、固定循环加工性能、进给功能、主轴功能、辅助功能、刀具功能和第二辅助功能、补偿功能、字符图形显示功能、自诊断功能、通信功能、人机对话编程功能13. 准备功能字：G，用于指令机床或控制系统做某种功能的操作，为数控系统的插补运算做好准备。14. 尺寸字功能：即尺寸指令；主要用来指令机床的刀具运动到达的坐标位置。第一组 XYZUVWPQR，主要用来指令到达点坐标或距离；第二组 ABCDE 主要用来指令到达点的角度坐标；第三组是 IJK 主要用来指令零件圆弧轮廓圆心点的坐标尺寸15. 进给功能字：F，功能是指令切削的进给速度；16. 主轴转速功能字：S；主要来指定主轴转速或速度，单位 RPM 或 mm/min17. 刀具功能字：T；用来选择刀具18. 辅助功能字：M；用来指令数控机床的辅助动作及其状态。第二章数控系统的插补与刀具补偿原理1.插补是指在...
