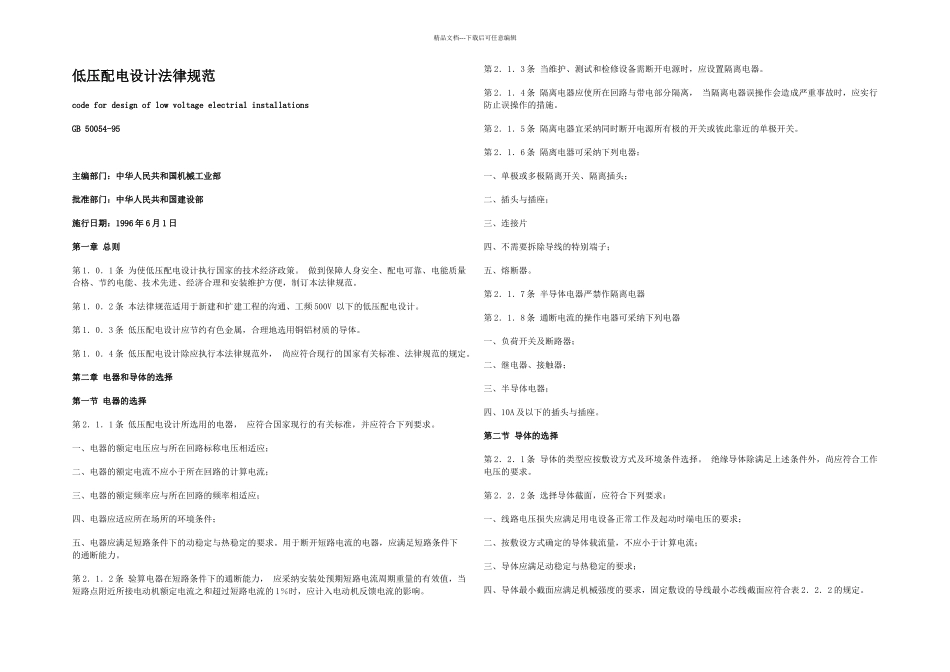

精品文档---下载后可任意编辑低压配电设计法律规范code for design of low voltage electrial installationsGB 50054-95 主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1996 年 6 月 1 日第一章 总则第 1．0．1 条 为使低压配电设计执行国家的技术经济政策。 做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本法律规范。第 1．0．2 条 本法律规范适用于新建和扩建工程的沟通、工频 500V 以下的低压配电设计。第 1．0．3 条 低压配电设计应节约有色金属，合理地选用铜铝材质的导体。第 1．0．4 条 低压配电设计除应执行本法律规范外， 尚应符合现行的国家有关标准、法律规范的规定。第二章 电器和导体的选择第一节 电器的选择第 2．1．1 条 低压配电设计所选用的电器， 应符合国家现行的有关标准，并应符合下列要求。一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。用于断开短路电流的电器，应满足短路条件下的通断能力。第 2．1．2 条 验算电器在短路条件下的通断能力， 应采纳安装处预期短路电流周期重量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的 1％时，应计入电动机反馈电流的影响。第 2．1．3 条 当维护、测试和检修设备需断开电源时，应设置隔离电器。第 2．1．4 条 隔离电器应使所在回路与带电部分隔离， 当隔离电器误操作会造成严重事故时，应实行防止误操作的措施。第 2．1．5 条 隔离电器宜采纳同时断开电源所有极的开关或彼此靠近的单极开关。第 2．1．6 条 隔离电器可采纳下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特别端子；五、熔断器。第 2．1．7 条 半导体电器严禁作隔离电器第 2．1．8 条 通断电流的操作电器可采纳下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A 及以下的插头与插座。第二节 导体的选择第 2．2．1 条 导体的类型应按敷设方式及环境条件选择。 绝缘导体除满足上述条件外，尚应符合工作电压的要求。第 2．2．2 条 选择导体截面，应符合下列要求：一、线路电压损失应满...
