机械传动系统设计实例

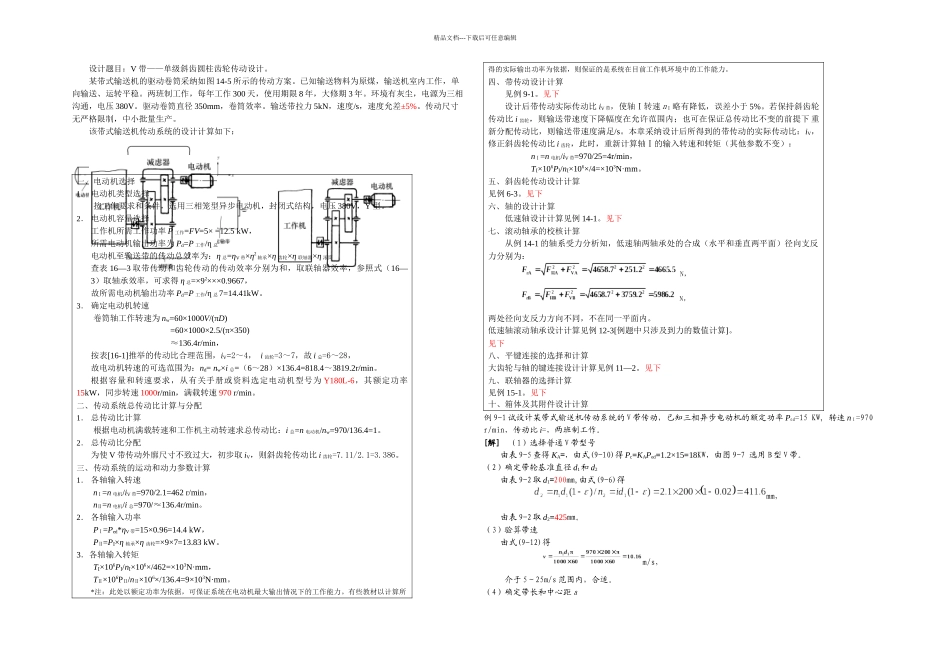

精品文档---下载后可任意编辑设计题目：V 带——单级斜齿圆柱齿轮传动设计。某带式输送机的驱动卷筒采纳如图 14-5 所示的传动方案。已知输送物料为原煤，输送机室内工作，单向输送、运转平稳。两班制工作，每年工作 300 天，使用期限 8 年，大修期 3 年。环境有灰尘，电源为三相沟通，电压 380V。驱动卷筒直径 350mm，卷筒效率。输送带拉力 5kN，速度/s，速度允差±5%。传动尺寸无严格限制，中小批量生产。该带式输送机传动系统的设计计算如下：一、电动机选择1． 电动机类型选择按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压 380V，Y 型。2． 电动机容量选择工作机所需工作功率 P 工作=FV=5× =12.5 kW，所需电动机输出功率为 Pd=P 工作/η 总电动机至输送带的传动总效率为：η 总=ηV 带×η2 轴承×η 齿轮×η 联轴器×η 滚筒查表 16—3 取带传动和齿轮传动的传动效率分别为和，取联轴器效率，参照式（16—3）取轴承效率，可求得 η 总=×92×××0.9667，故所需电动机输出功率 Pd=P 工作/η 总7=14.41kW。3． 确定电动机转速卷筒轴工作转速为 nw=60×1000V/(πD)=60×1000×2.5/(π×350)≈136.4r/min，按表[16-1]推举的传动比合理范围，iV=2～4， i 齿轮=3～7，故 i 总=6～28，故电动机转速的可选范围为：nd= nw×i 总=（6～28）×136.4=818.4～3819.2r/min。根据容量和转速要求，从有关手册或资料选定电动机型号为 Y180L-6，其额定功率15kW，同步转速 1000r/min，满载转速 970 r/min。二、传动系统总传动比计算与分配1． 总传动比计算根据电动机满载转速和工作机主动转速求总传动比：i 总=n 电动机/nw=970/136.4=1。2． 总传动比分配为使 V 带传动外廓尺寸不致过大，初步取 iV，则斜齿轮传动比 i 齿轮=7.11/2.1=3.386。三、传动系统的运动和动力参数计算1． 各轴输入转速nⅠ=n 电机/iV 带=970/2.1=462 r/min，nⅡ=n 电机/i 总=970/≈136.4r/min。2． 各轴输入功率PⅠ=Ped*ηV 带=15×0.96=14.4 kW，PⅡ=PⅠ×η 轴承×η 齿轮=×9×7=13.83 kW。3．各轴输入转矩TⅠ×106PⅠ/nⅠ×106×/462=×103N·mm，TⅡ×106PⅡ/nⅡ×106×/136.4=9×103N·mm。*注：此处以额定功率为依据，可保证系统在电动机最大输出情况下的工作能力。有些教材以计算所得的实际输出功率为依据，则保证的是系统在目前工作机环境中的工作能力。四、带传动设计计算见例 9-1。见...
