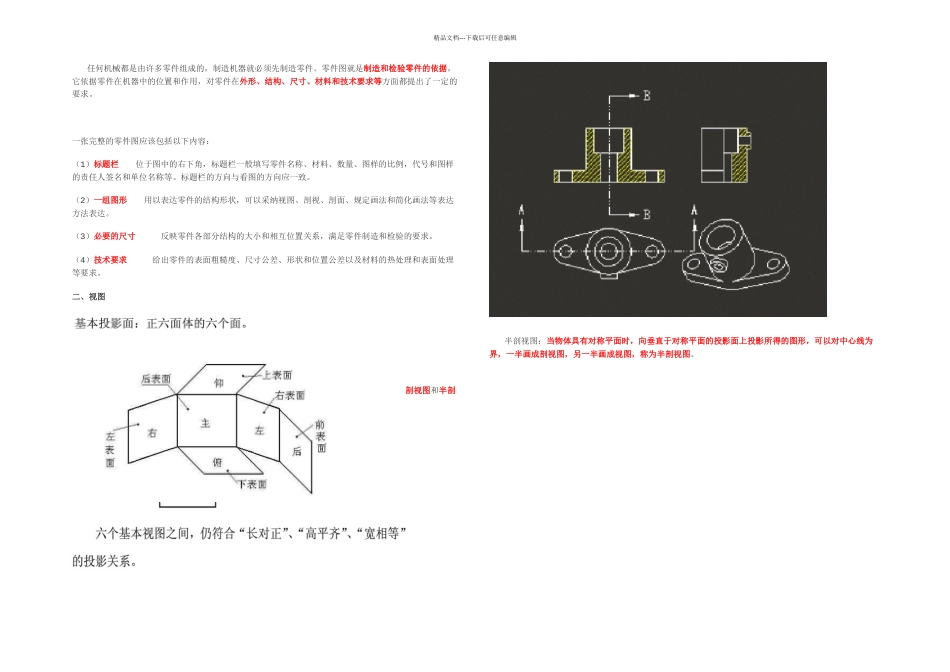

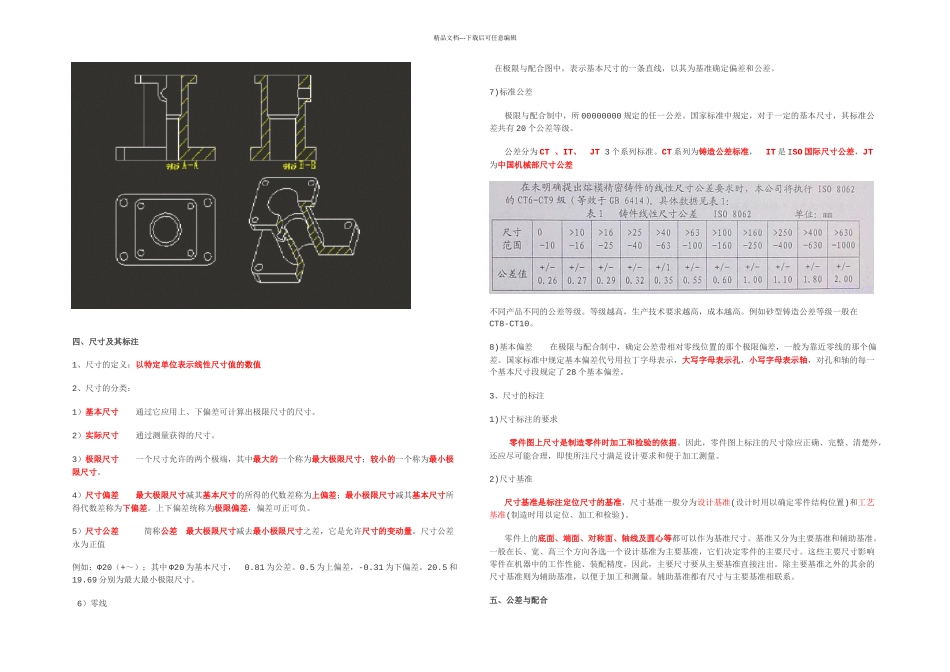

精品文档---下载后可任意编辑 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要求等方面都提出了一定的要求。一张完整的零件图应该包括以下内容：（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。（2）一组图形 用以表达零件的结构形状，可以采纳视图、剖视、剖面、规定画法和简化画法等表达方法表达。（3）必要的尺寸 反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。（4）技术要求 给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。二、视图 三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖视图 半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。精品文档---下载后可任意编辑 四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸 通过它应用上、下偏差可计算出极限尺寸的尺寸。2）实际尺寸 通过测量获得的尺寸。3）极限尺寸 一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。4）尺寸偏差 最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。5）尺寸公差 简称公差 最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值例如：Φ20（+～）；其中 Φ20 为基本尺寸， 0.81 为公差。0.5 为上偏差，-0.31 为下偏差。20.5 和19.69 分别为最大最小极限尺寸。 6）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。7)标准公差 极限与配合制中，所 00000000 规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有 20 个公差等级。 公差分为 CT 、IT、 JT 3 个系列标准。CT 系列为铸造公差标准， IT 是 ISO 国际尺寸公差，JT为中国机械部尺寸公差不同产品不同的公差...
