机械制造工程学复习重点

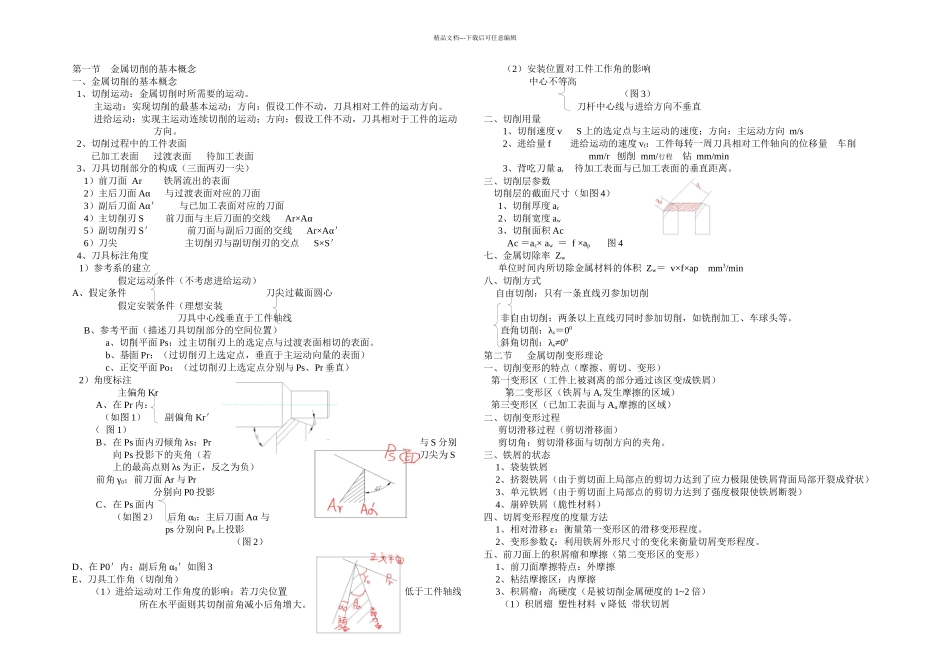

机械制造工程学复习重点_第1页
1/15

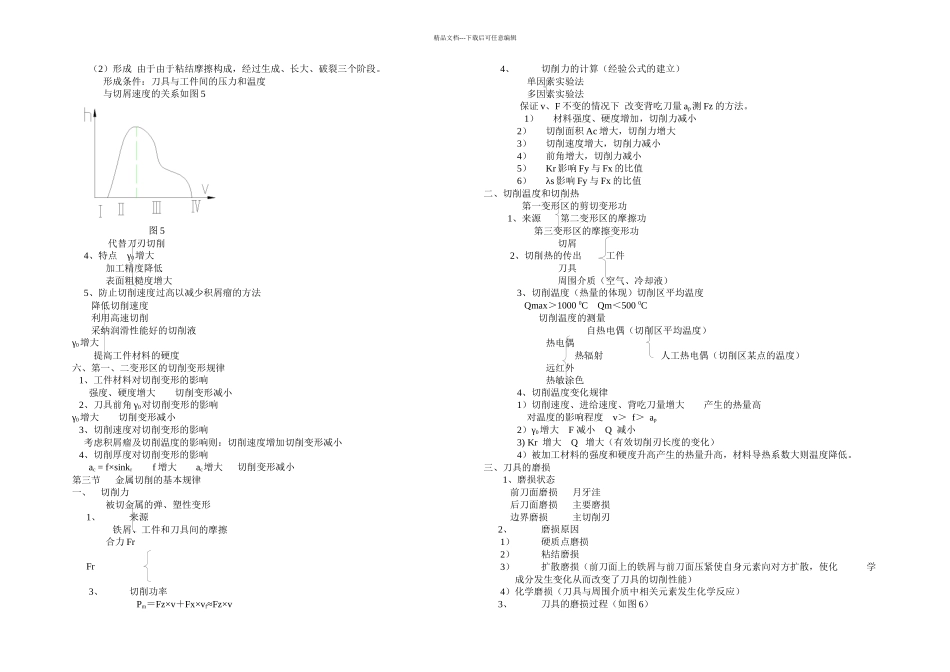

机械制造工程学复习重点_第2页
2/15

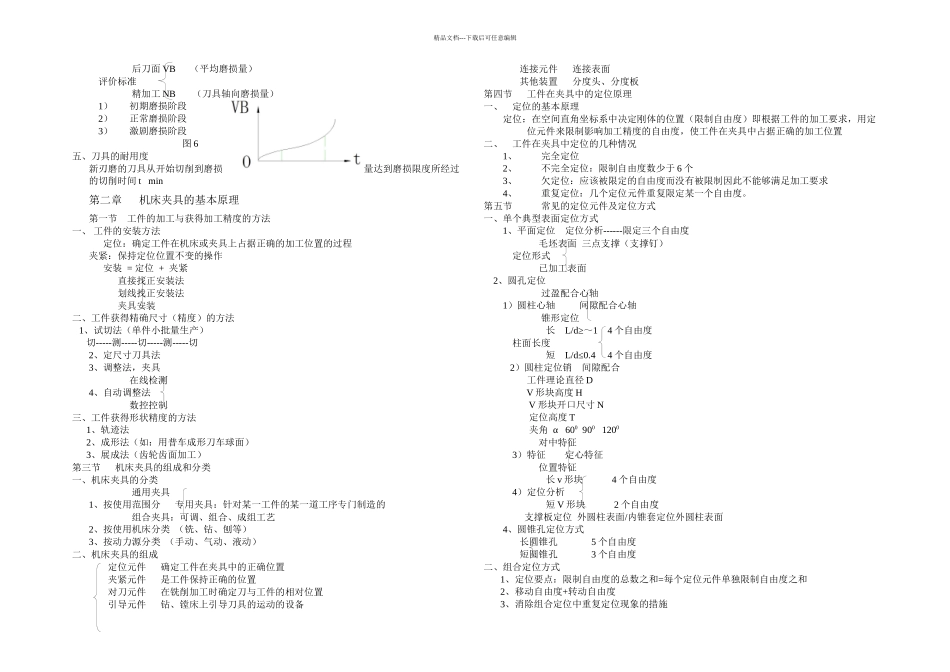

机械制造工程学复习重点_第3页
3/15
精品文档---下载后可任意编辑第一节 金属切削的基本概念一、金属切削的基本概念 1、切削运动:金属切削时所需要的运动。 主运动:实现切削的最基本运动;方向:假设工件不动,刀具相对工件的运动方向。 进给运动:实现主运动连续切削的运动;方向:假设工件不动,刀具相对于工件的运动方向。 2、切削过程中的工件表面 已加工表面 过渡表面 待加工表面 3、刀具切削部分的构成(三面两刃一尖) 1)前刀面 Ar 铁屑流出的表面 2)主后刀面 Aα 与过渡表面对应的刀面 3)副后刀面 Aα' 与已加工表面对应的刀面 4)主切削刃 S 前刀面与主后刀面的交线 Ar×Aα 5)副切削刃 S' 前刀面与副后刀面的交线 Ar×Aα' 6)刀尖 主切削刃与副切削刃的交点 S×S' 4、刀具标注角度 1)参考系的建立 假定运动条件(不考虑进给运动)A、假定条件 刀尖过截面圆心 假定安装条件(理想安装 刀具中心线垂直于工件轴线 B、参考平面(描述刀具切削部分的空间位置) a、切削平面 Ps:过主切削刃上的选定点与过渡表面相切的表面。 b、基面 Pr:(过切削刃上选定点,垂直于主运动向量的表面) c、正交平面 Po:(过切削刃上选定点分别与 Ps、Pr 垂直) 2)角度标注 主偏角 KrA、在 Pr 内:(如图 1) 副偏角 Kr' ( 图 1)B、在 Ps 面内刃倾角 λs:Pr与 S 分别向 Ps 投影下的夹角(若刀尖为 S上的最高点则 λs 为正,反之为负)前角 γ0:前刀面 Ar 与 Pr 分别向 P0 投影 C、在 Ps 面内(如图 2) 后角 α0:主后刀面 Aα 与ps 分别向 P0上投影 (图 2)D、在 P0'内:副后角 α0'如图 3E、刀具工作角(切削角) (1)进给运动对工作角度的影响:若刀尖位置 低于工件轴线所在水平面则其切削前角减小后角增大。 (2)安装位置对工件工作角的影响 中心不等高 (图 3)刀杆中心线与进给方向不垂直二、切削用量1、切削速度 v S 上的选定点与主运动的速度;方向:主运动方向 m/s2、进给量 f 进给运动的速度 vf:工件每转一周刀具相对工件轴向的位移量 车削 mm/r 刨削 mm/行程 钻 mm/min3、背吃刀量 ar 待加工表面与已加工表面的垂直距离。三、切削层参数 切削层的截面尺寸(如图 4) 1、切削厚度 ac 2、切削宽度 aw 3、切削面积 Ac Ac =ac× aw = f ×ap 图 4七、金属切除率 Zw 单位时间内所切除金属材料的体积 Zw= v×f×ap mm3/min...
