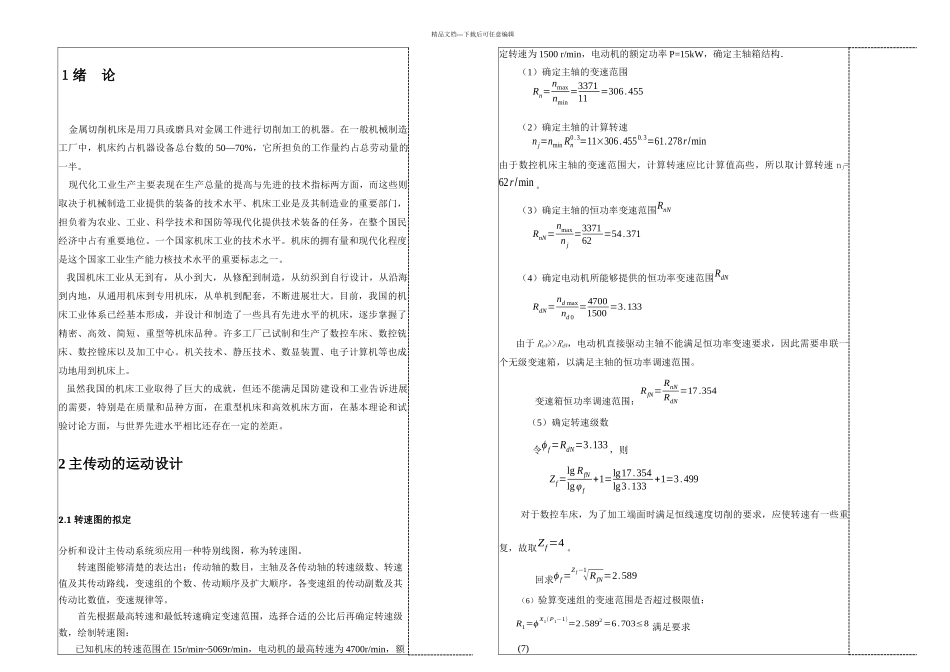

精品文档---下载后可任意编辑2 主传动的运动设计 1 2.1 转速图的拟定 1 2.2 齿轮齿数的确定 2 2.3 绘制传动系统图 2 主轴及各传动轴计算转速的确定 3 估算各传动轴轴径 3 2.6 齿轮模数的估算 4 3 皮带轮的设计 5 3.1 设计计算 Error: Reference source not found 4. 核算主轴转速误差 6 5. 机床零件的验算 6 5.1 传动轴的验算 6 齿轮的验算 7 6. 结束语 9 参考书目 9 精品文档---下载后可任意编辑１绪 论 金属切削机床是用刀具或磨具对金属工件进行切削加工的机器。在一般机械制造工厂中，机床约占机器设备总台数的 50—70%，它所担负的工作量约占总劳动量的一半。 现代化工业生产主要表现在生产总量的提高与先进的技术指标两方面，而这些则取决于机械制造工业提供的装备的技术水平、机床工业是及其制造业的重要部门，担负着为农业、工业、科学技术和国防等现代化提供技术装备的任务，在整个国民经济中占有重要地位。一个国家机床工业的技术水平。机床的拥有量和现代化程度是这个国家工业生产能力核技术水平的重要标志之一。 我国机床工业从无到有，从小到大，从修配到制造，从纺织到自行设计，从沿海到内地，从通用机床到专用机床，从单机到配套，不断进展壮大。目前，我国的机床工业体系已经基本形成，并设计和制造了一些具有先进水平的机床，逐步掌握了精密、高效、简短、重型等机床品种。许多工厂已试制和生产了数控车床、数控铣床、数控镗床以及加工中心。机关技术、静压技术、数显装置、电子计算机等也成功地用到机床上。 虽然我国的机床工业取得了巨大的成就，但还不能满足国防建设和工业告诉进展的需要，特别是在质量和品种方面，在重型机床和高效机床方面，在基本理论和试验讨论方面，与世界先进水平相比还存在一定的差距。2 主传动的运动设计2.1 转速图的拟定分析和设计主传动系统须应用一种特别线图，称为转速图。 转速图能够清楚的表达出：传动轴的数目，主轴及各传动轴的转速级数、转速值及其传动路线，变速组的个数、传动顺序及扩大顺序，各变速组的传动副数及其传动比数值，变速规律等。 首先根据最高转速和最低转速确定变速范围，选择合适的公比后再确定转速级数，绘制转速图：已知机床的转速范围在 15r/min~5069r/min，电动机的最高转速为 4700r/min，额定转速为 1500 r/min，电动机的额定功率 P=15kW，确定主轴箱结构．（1）确定主轴的变速范围Rn=nmaxnmin=337111=...
