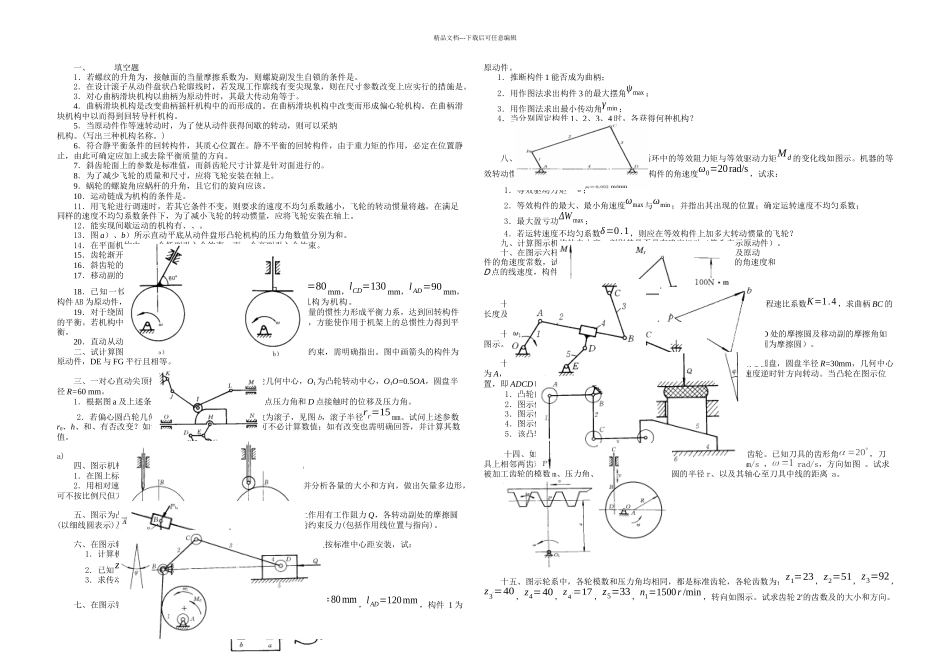

精品文档---下载后可任意编辑一、填空题1．若螺纹的升角为，接触面的当量摩擦系数为，则螺旋副发生自锁的条件是。2．在设计滚子从动件盘状凸轮廓线时，若发现工作廓线有变尖现象，则在尺寸参数改变上应实行的措施是。3．对心曲柄滑块机构以曲柄为原动件时，其最大传动角等于。4．曲柄滑块机构是改变曲柄摇杆机构中的而形成的。在曲柄滑块机构中改变而形成偏心轮机构。在曲柄滑块机构中以而得到回转导杆机构。5．当原动件作等速转动时，为了使从动件获得间歇的转动，则可以采纳机构。(写出三种机构名称。)6．符合静平衡条件的回转构件，其质心位置在。静不平衡的回转构件，由于重力矩的作用，必定在位置静止，由此可确定应加上或去除平衡质量的方向。7．斜齿轮面上的参数是标准值，而斜齿轮尺寸计算是针对面进行的。8．为了减少飞轮的质量和尺寸，应将飞轮安装在轴上。9．蜗轮的螺旋角应蜗杆的升角，且它们的旋向应该。10．运动链成为机构的条件是。11．用飞轮进行调速时，若其它条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量将越，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，应将飞轮安装在轴上。12．能实现间歇运动的机构有、、。13．图 a）、b）所示直动平底从动件盘形凸轮机构的压力角数值分别为和。14．在平面机构中，一个低副引入个约束，而一个高副引入个约束。15．齿轮渐开线的形状取决于。16．斜齿轮的正确啮合条件是。17．移动副的自锁条件是。18．已知一铰链四杆机构 ABCD 中，已知l AB=30mm，lBC=80 mm，lCD=130 mm，l AD=90 mm，构件 AB 为原动件，且 AD 为机架，BC 为 AD 的对边，那么，此机构为机构。19．对于绕固定轴回转的构件，可以采纳的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。若机构中存在作往复运动或平面复合运动的构件应采纳方法，方能使作用于机架上的总惯性力得到平衡。20．直动从动件盘形凸轮的轮廓形状是由决定的。二、试计算图示机构的自由度，如有复合铰链、局部自由度和虚约束，需明确指出。图中画箭头的构件为原动件，DE 与 FG 平行且相等。 三、一对心直动尖顶推杆偏心圆凸轮机构，O 为凸轮几何中心，O1为凸轮转动中心，O1O=0.5OA，圆盘半径 R=60 mm。1．根据图 a 及上述条件确定基圆半径 r0、行程 h，C 点压力角和 D 点接触时的位移及压力角。2．若偏心圆凸轮几何尺寸不变，仅将推杆由尖顶改为滚子，见图 b，滚子半径rr=15 mm...
