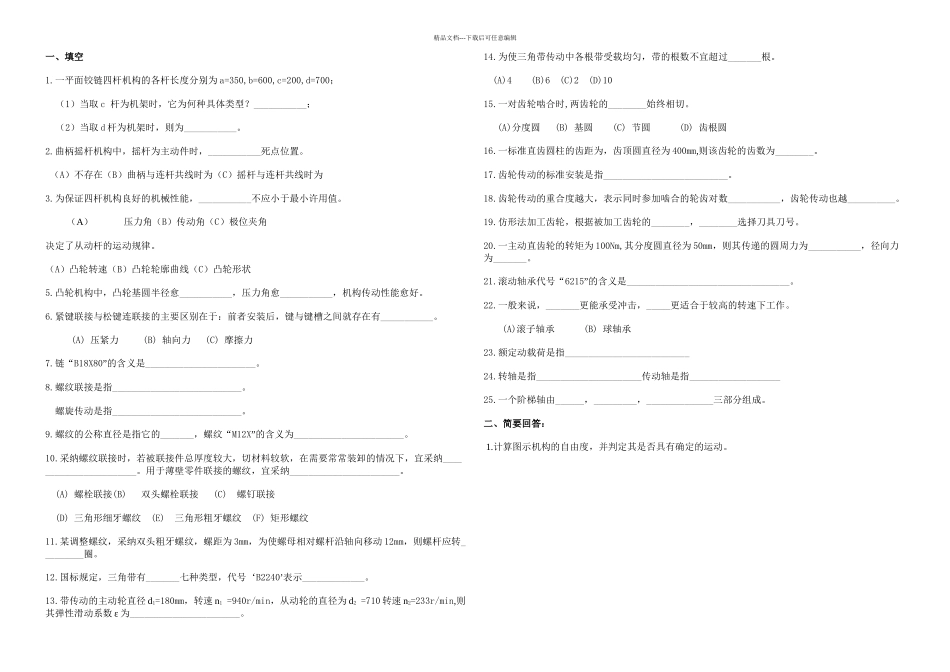

精品文档---下载后可任意编辑一、填空1.一平面铰链四杆机构的各杆长度分别为 a=350,b=600,c=200,d=700；（1）当取 c 杆为机架时，它为何种具体类型？___________；（2）当取 d 杆为机架时，则为___________。2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。（A） 压力角（B）传动角（C）极位夹角决定了从动杆的运动规律。（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________，机构传动性能愈好。6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。(A) 压紧力 (B) 轴向力 (C) 摩擦力7.链“B18X80”的含义是_______________________。8.螺纹联接是指___________________________。螺旋传动是指___________________________。9.螺纹的公称直径是指它的_______，螺纹“M12X”的含义为_______________________。10.采纳螺纹联接时，若被联接件总厚度较大，切材料较软，在需要常常装卸的情况下，宜采纳_______________________。用于薄壁零件联接的螺纹，宜采纳_______________________。 (A) 螺栓联接(B) 双头螺栓联接 (C) 螺钉联接(D) 三角形细牙螺纹 (E) 三角形粗牙螺纹 (F) 矩形螺纹11.某调整螺纹，采纳双头粗牙螺纹，螺距为 3mm，为使螺母相对螺杆沿轴向移动 12mm，则螺杆应转_________圈。12.国标规定，三角带有_______七种类型，代号‘B2240’表示_____________。13.带传动的主动轮直径 d1=180mm，转速 n1 =940r/min，从动轮的直径为 d2 =710 转速 n2=233r/min,则其弹性滑动系数 ε 为_______________________。14.为使三角带传动中各根带受载均匀，带的根数不宜超过_______根。(A)4 (B)6 (C)2 (D)1015.一对齿轮啮合时,两齿轮的________始终相切。 (A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆16.一标准直齿圆柱的齿距为，齿顶圆直径为 400mm,则该齿轮的齿数为________。17.齿轮传动的标准安装是指__________________________。18.齿轮传动的重合度越大，表示同时参加啮合的轮齿对数___________，齿轮传动也越__________。19.仿形法加工齿轮，根据被加工齿轮的________，________选择刀具刀号。20.一主动直齿轮的转矩为 100Nm,其分度圆直径为 50mm，则其传递的圆周力...
