碎石垫层现场施工方法

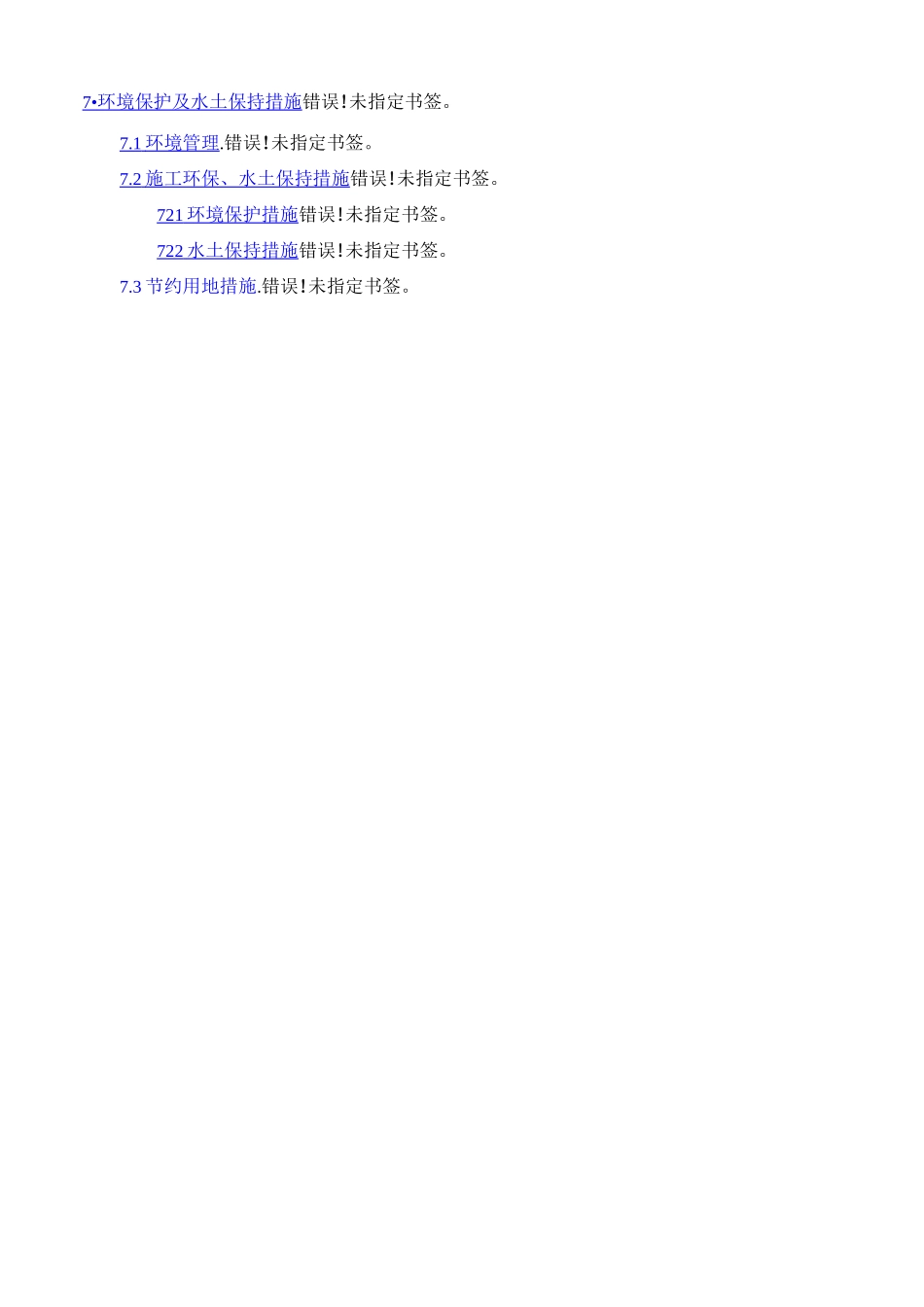

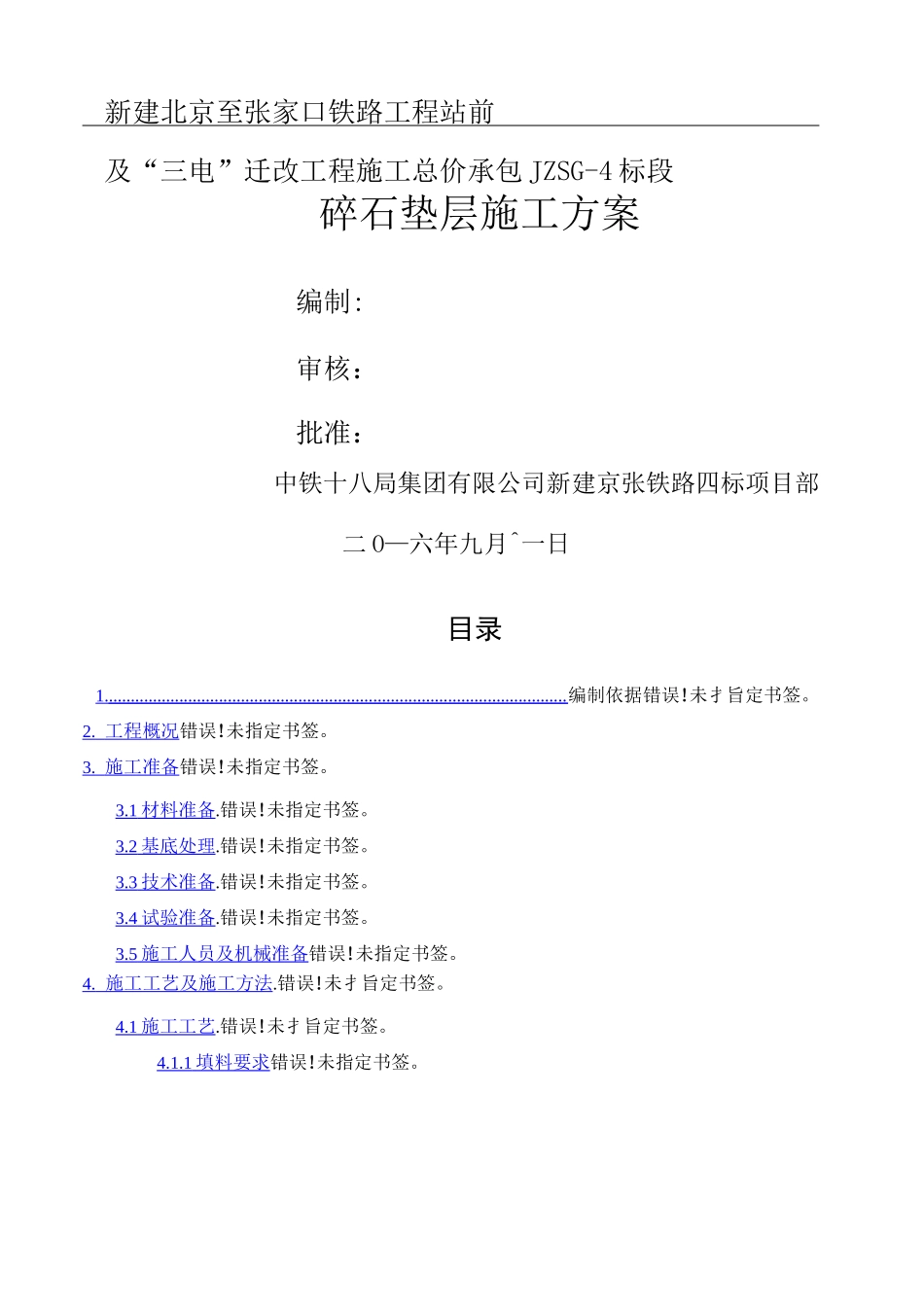

新建北京至张家口铁路工程站前及“三电”迁改工程施工总价承包 JZSG-4 标段碎石垫层施工方案编制:审核：批准：中铁十八局集团有限公司新建京张铁路四标项目部二 O—六年九月^一日目录1. ........................................................................................................编制依据错误!未扌旨定书签。2. 工程概况 错误!未指定书签。3. 施工准备 错误!未指定书签。3.1 材料准备 .错误!未指定书签。3.2 基底处理 .错误!未指定书签。3.3 技术准备 .错误!未指定书签。3.4 试验准备 .错误!未指定书签。3.5 施工人员及机械准备 错误!未指定书签。4. 施工工艺及施工方法 .错误!未扌旨定书签。4.1 施工工艺 .错误!未扌旨定书签。4.1.1 填料要求 错误!未指定书签。精心整理7• 环境保护及水土保持措施 错误!未指定书签。7.1 环境管理 .错误!未指定书签。7.2 施工环保、水土保持措施 错误!未指定书签。721 环境保护措施 错误!未指定书签。722 水土保持措施 错误!未指定书签。7.3 节约用地措施.错误!未指定书签。精心整理序号里程基底垫层形式1DK82+482.72〜DK82+7700.5m 厚碎石垫层，内夹铺一层抗拉强度不小于 260KN/m 的高强土工格栅2DK82+770〜DK83+0100.8m 厚级配碎石，内夹铺一层抗拉强度不小于 260KN/M 的高强土工格栅3DK83+010〜DK87+7400.3m 厚级配碎石，内夹铺一层抗拉强度不小于 260KN/M 的高强土工格栅4DK87+740~DK87+817.10.5m 厚碎石垫层，内夹铺一层抗拉强度不小于 260KN/m 的高强土工格栅5DK88+250~DK88+6650.5m 厚碎石垫层，内夹铺一层抗拉强度不小于 100KN/m 的双向土工格栅6DK88+665~DK89+1000.5m 厚碎石垫层，内夹铺一层抗拉强度不小于 260KN/m 的双向土工格栅7DK90+000〜DK90+698.140.5m 厚碎石垫层，内夹铺一层抗拉强度不小于 260KN/m 的双向土工格栅精心整理4.1 施工工艺精心整理碎石垫层所用碎石应级配良好，含泥量不应大于 10%，最大粒径不宜大于 50mm 且不含植物残体、垃圾等杂质。表 3-5-1 主要施工机械设备配置计划表土工格栅采用高强聚酯长丝经编土工格栅，极限抗拉强度应符合表 2-1-1 内容要求,纵、横向极限抗拉强度下的伸长率 W10%。碎石垫层施工前应进行工艺性试验，确定工艺参数。各项参数确定和施工准备完成后，施工前应将基底清理、整平并完成地表积水排除。根据地基处理方式需要填筑土拱,土拱应设置横向排水坡，坡度不宜小于...
