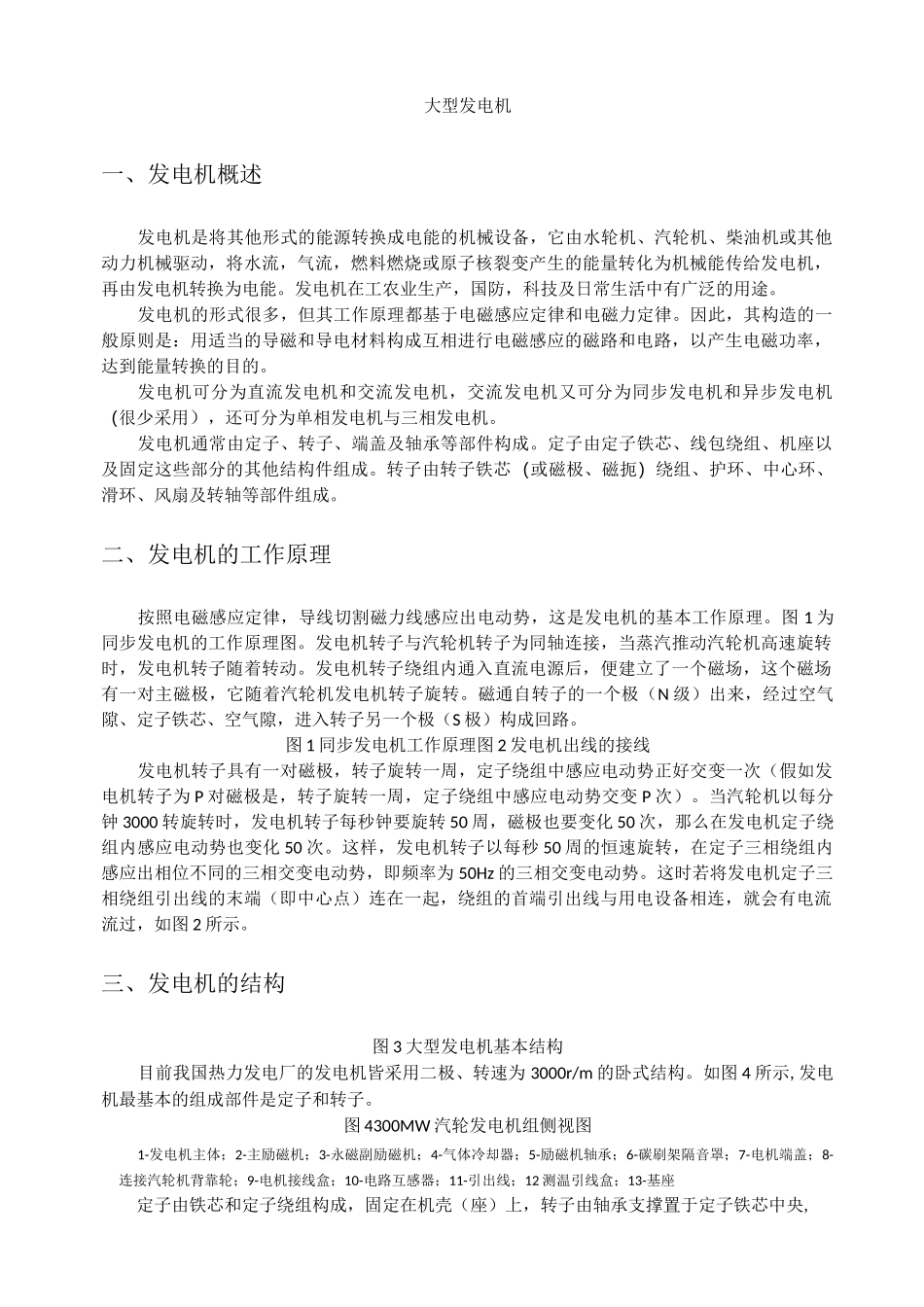

大型发电机一、发电机概述发电机是将其他形式的能源转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机，再由发电机转换为电能
发电机在工农业生产，国防，科技及日常生活中有广泛的用途
发电机的形式很多，但其工作原理都基于电磁感应定律和电磁力定律
因此，其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的
发电机可分为直流发电机和交流发电机，交流发电机又可分为同步发电机和异步发电机（很少采用），还可分为单相发电机与三相发电机
发电机通常由定子、转子、端盖及轴承等部件构成
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成
转子由转子铁芯（或磁极、磁扼）绕组、护环、中心环、滑环、风扇及转轴等部件组成
二、发电机的工作原理按照电磁感应定律，导线切割磁力线感应出电动势，这是发电机的基本工作原理
图 1 为同步发电机的工作原理图
发电机转子与汽轮机转子为同轴连接，当蒸汽推动汽轮机高速旋转时，发电机转子随着转动
发电机转子绕组内通入直流电源后，便建立了一个磁场，这个磁场有一对主磁极，它随着汽轮机发电机转子旋转
磁通自转子的一个极（N 级）出来，经过空气隙、定子铁芯、空气隙，进入转子另一个极（S 极）构成回路
图 1 同步发电机工作原理图 2 发电机出线的接线发电机转子具有一对磁极，转子旋转一周，定子绕组中感应电动势正好交变一次（假如发电机转子为 P 对磁极是，转子旋转一周，定子绕组中感应电动势交变 P 次）
当汽轮机以每分钟 3000 转旋转时，发电机转子每秒钟要旋转 50 周，磁极也要变化 50 次，那么在发电机定子绕组内感应电动势也变化 50 次
这样，发电机转子以每秒 50 周的恒速旋转，在定子三相绕组内感应出相位不同的三相交变电动势
