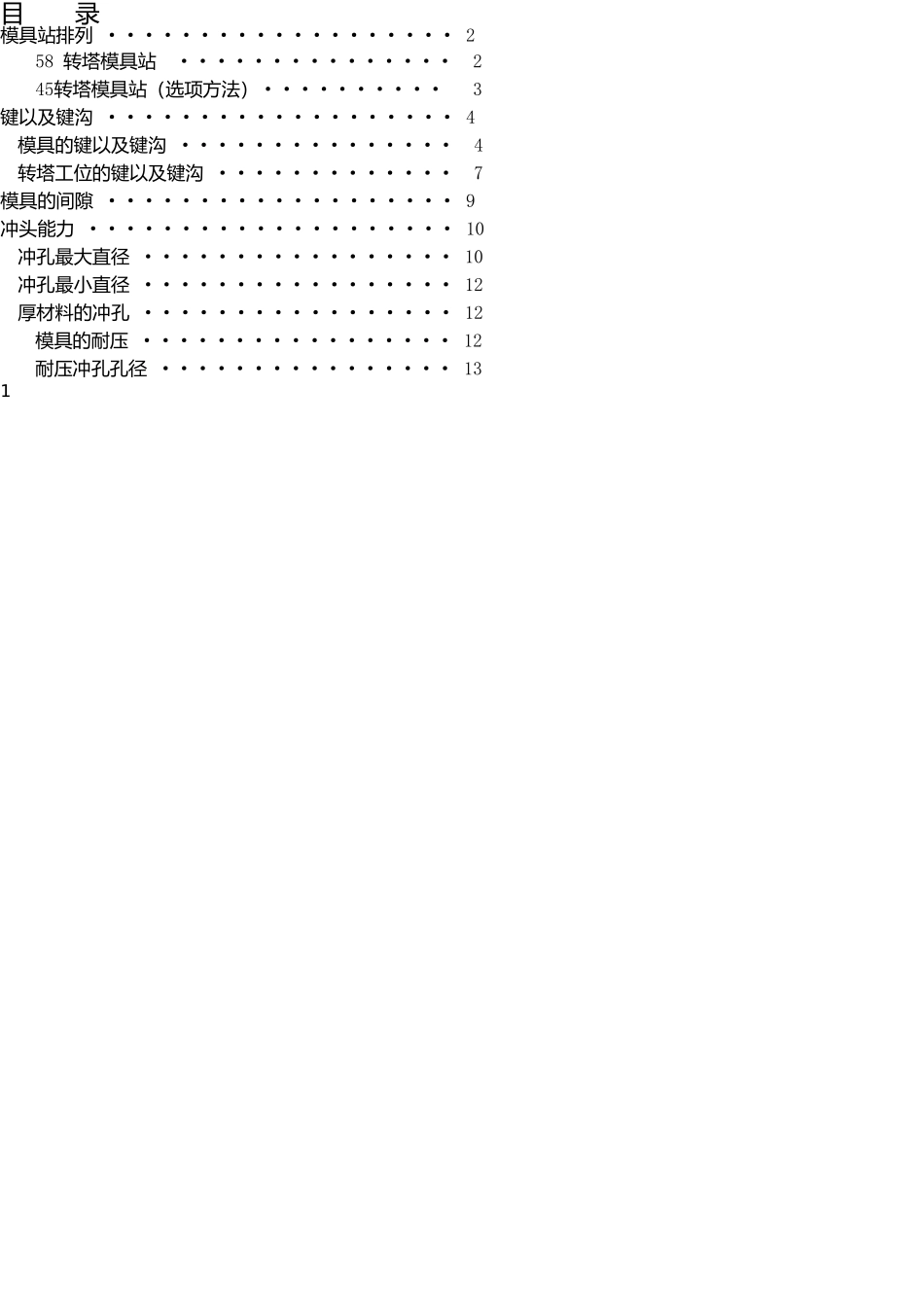

模具手册目录模具站排列···················258转塔模具站···············245转塔模具站（选项方法）··········3键以及键沟···················4模具的键以及键沟···············4转塔工位的键以及键沟·············7模具的间隙···················9冲头能力····················10冲孔最大直径·················10冲孔最小直径·················12厚材料的冲孔·················12模具的耐压·················12耐压冲孔孔径················131模具站排列58转塔模具站2旋转工位58模具转塔模具类型ＡＢＣＤＥＧ模具尺寸1/2″１-1/4″″２冲头规格（mm）模具工位数36（24）12（12）４（４）２（２）２（２）２（２）合计58（46）φ1.6～12.7φ12.8～31.7φ31.8～50.8φ50.9～88.9φ89.0～114.3φ12.8～31.7３-1/2″４-1/2″１-1/4″G是旋转工位。（）里的数字是安装在矩形型等外型模具中的模具工位。45转塔模具（选项方法）4旋转工位45模具转塔模具类型ＡＢＣＤＥＧＨ模具尺寸1/2″１-1/4″″２冲头规格（mm）φ1.6～12.7φ12.8～31.7φ31.8～50.8φ50.9～88.9φ89.0～114.3φ12.8～31.7φ31.8～50.8模具工位数24（16）12（12）２（２）１（１）２（２）２（２）２（２）合计58（46）３-1/2″４-1/2″１-1/4″″２G、H是旋转工位。（）里的数字是安装在矩形等外型模具中的模具站数。键以及键沟模具的键以及键沟1/2″.１-1/4″模具（标准模具）·.模（形状）1键·冲头（形状）2键沟备注●外型（shape）模具有两个键沟。圆角（round）模具有1个键沟。强力真空专用模备注●是选项性强力真空装置专用模。″２.３-1/2″.４-1/2″模具（标准模具）·.模（形状）2键沟·冲头（形状.圆）2键沟模（圆）1键沟1/2″.１-1/4″模具（ＮＥＸ模具）·冲头（形状）1/2″模具·.冲头（形状）1-1/4″模具备注●外型（shape）模具有两个键沟。圆角（round）模具有1个键沟。″２.３-1/2″.４-1/2″模具（Ｚ型导套）·冲头（形状）2″模型·冲头（形状）3-1/2″、4-1/2″模具备注●外型（shape）模具有两个键沟。圆角（round）模具有1个键沟。转塔工位的键以及键沟1/2″工位·上部转塔·下部转塔溝溝1‐1/4″工位·上部转塔·下部转塔溝溝″２、３-1/2″工位４-1/2″工位·上下转塔共通·上下转塔共通旋转（autoindex）1-1/4″工位·上部转塔·下部转塔旋转（autoindex）″２工位·上下转塔共通模具的间隙根据材料的材质、厚度的不同，在其冲孔加工中要取适当的模具间隙（冲头和冲模直径的差异）。进行冲孔加工时，要考虑间隙因素，再选择适当的模具。（间隙和材料的材质、厚度的关系请参照以下表格。）如果间隙过大或者过小，会造成产品的不良现象，而且也会缩短模具的寿命。请参考以下规定内容。•软钢材质的加工时，间隙要取材料厚度的20-25%。•铝材质的加工时，间隙要取材料厚度的15-20%。•不锈钢材质的加工时，间隙要取材料厚度的25-30%。例：软钢、厚度1.2mm时，按以下方法计算其间隙。1.2mm×0.2＝0.24mm、1.2mm×0.25＝0.3mm所以，建议的间隙是0.24mm～0.3mm。建议间隙材料厚度（mm）软钢0.15～0.20.2～0.250.3～0.3750.4～0.50.5～0.6250.6～0.750.65～0.80.7～0.8750.8～1.00.9～1.1251.0～1.251.1～1.3751.2～1.5铝0.15不锈钢0.2～0.240.25～0.30.375～0.450.5～0.60.625～0.750.75～0.90.8～0.960.875～1.051.0～1.21.2～1.35——0.81.01.52.02.53.03.23.54.04.55.05.56.00.15～0.20.225～0.40.3～0.40.375～0.50.45～0.60.48～0.640.525～0.70.6～0.80.675～0.90.75～1.00.825～1.10.9～1.2————冲头能力冲孔最大直径冲孔的最大直径是根据材料的厚度、材质等因素不同。不过可以通过以下公司计算必要的冲头压力。A[mm]×t[mm]×γ[N/m㎡]P[kN]=1000Ｐ：必要的压力Ａ：切断周長ｔ：材料的厚度γ：材料的切断强度利用上述公式计算出来的P值超过了机械能力（2...
