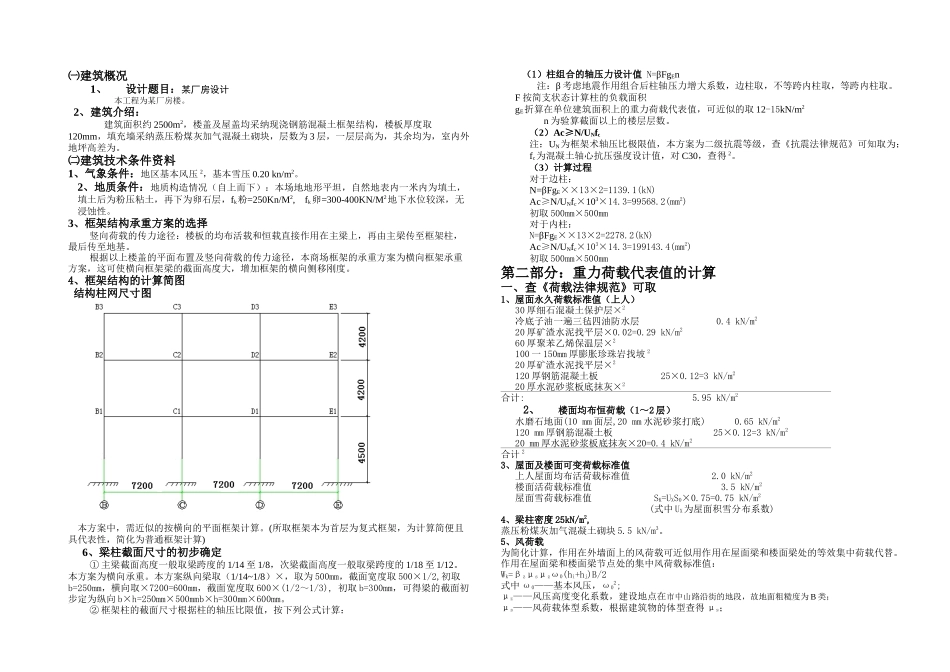

某三层框架结构厂房设计全套图纸及计算书平米左右_第1页
1/29

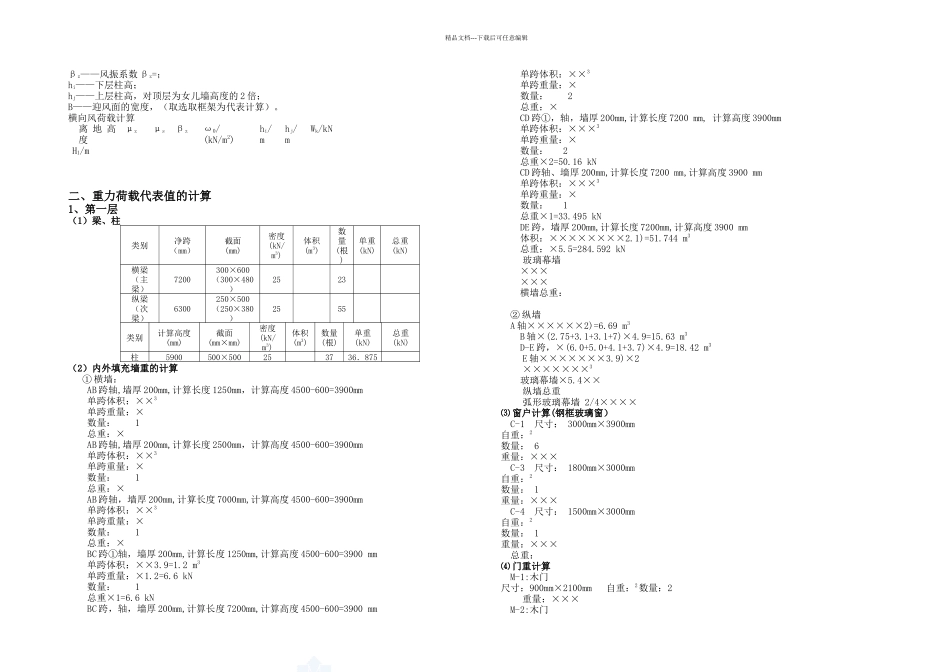

某三层框架结构厂房设计全套图纸及计算书平米左右_第2页
2/29

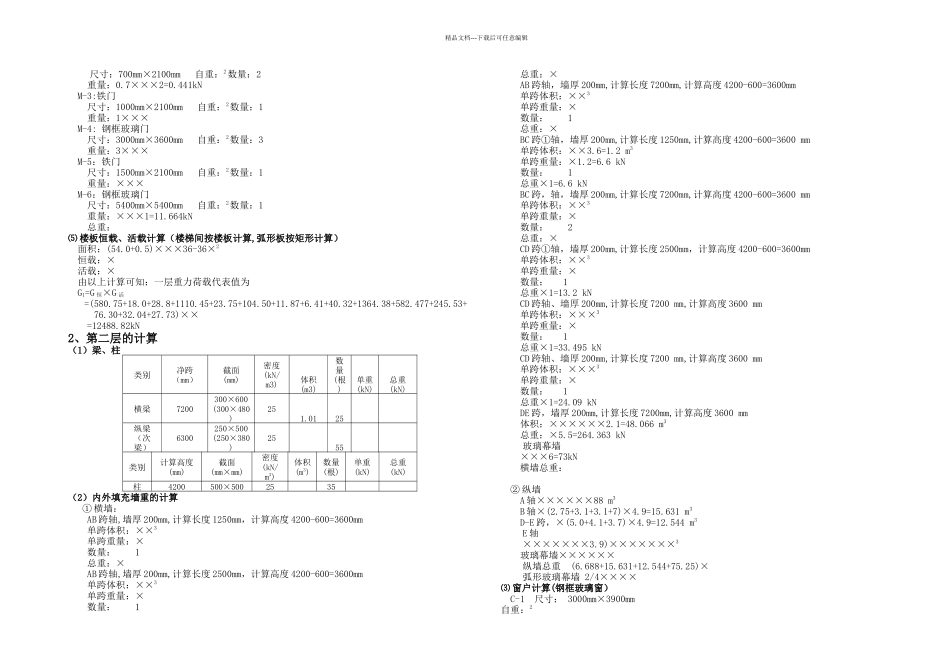

某三层框架结构厂房设计全套图纸及计算书平米左右_第3页
3/29
㈠建筑概况1、设计题目:某厂房设计本工程为某厂房楼。2、建筑介绍:建筑面积约 2500m2,楼盖及屋盖均采纳现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采纳蒸压粉煤灰加气混凝土砌块,层数为 3 层,一层层高为,其余均为,室内外地坪高差为。㈡建筑技术条件资料1、气象条件:地区基本风压 2,基本雪压 0.20 kn/m2。2、地质条件:地质构造情况(自上而下):本场地地形平坦,自然地表内一米内为填土,填土后为粉压粘土,再下为卵石层,fk粉=250Kn/M2, fk卵=300-400KN/M2地下水位较深,无浸蚀性。3、框架结构承重方案的选择竖向荷载的传力途径:楼板的均布活载和恒载直接作用在主梁上,再由主梁传至框架柱,最后传至地基。根据以上楼盖的平面布置及竖向荷载的传力途径,本商场框架的承重方案为横向框架承重方案,这可使横向框架梁的截面高度大,增加框架的横向侧移刚度。4、框架结构的计算简图结构柱网尺寸图本方案中,需近似的按横向的平面框架计算。(所取框架本为首层为复式框架,为计算简便且具代表性,简化为普通框架计算)6、梁柱截面尺寸的初步确定① 主梁截面高度一般取梁跨度的 1/14 至 1/8,次梁截面高度一般取梁跨度的 1/18 至 1/12。本方案为横向承重。本方案纵向梁取(1/14~1/8)×,取为 500mm,截面宽度取 500×1/2,初取b=250mm,横向取×7200=600mm,截面宽度取 600×(1/2~1/3), 初取 b=300mm,可得梁的截面初步定为纵向 b×h=250mm×500mmb×h=300mm×600mm。② 框架柱的截面尺寸根据柱的轴压比限值,按下列公式计算:(1)柱组合的轴压力设计值 N=βFgEn注:β 考虑地震作用组合后柱轴压力增大系数,边柱取,不等跨内柱取,等跨内柱取。 F 按简支状态计算柱的负载面积 gE折算在单位建筑面积上的重力荷载代表值,可近似的取 12-15kN/m2n 为验算截面以上的楼层层数。(2)Ac≥N/UNfc注:UN为框架术轴压比极限值,本方案为二级抗震等级,查《抗震法律规范》可知取为;fc为混凝土轴心抗压强度设计值,对 C30,查得 2。(3)计算过程对于边柱:N=βFgE××13×2=1139.1(kN)Ac≥N/UNfc×103×14.3=99568.2(mm2)初取 500mm×500mm对于内柱:N=βFgE××13×2=2278.2(kN)Ac≥N/UNfc×103×14.3=199143.4(mm2)初取 500mm×500mm第二部分:重力荷载代表值的计算一、查《荷载法律规范》可取1、屋面永久荷载标准值(上人)30 厚细石混凝土保护层×2冷底子油一遍三毡四油防水层 0.4 kN/m220 厚矿渣水泥...
