某上部构造为连拱孔大跨净跨m钢筋混凝土箱形拱大桥上部结构吊装工艺研究

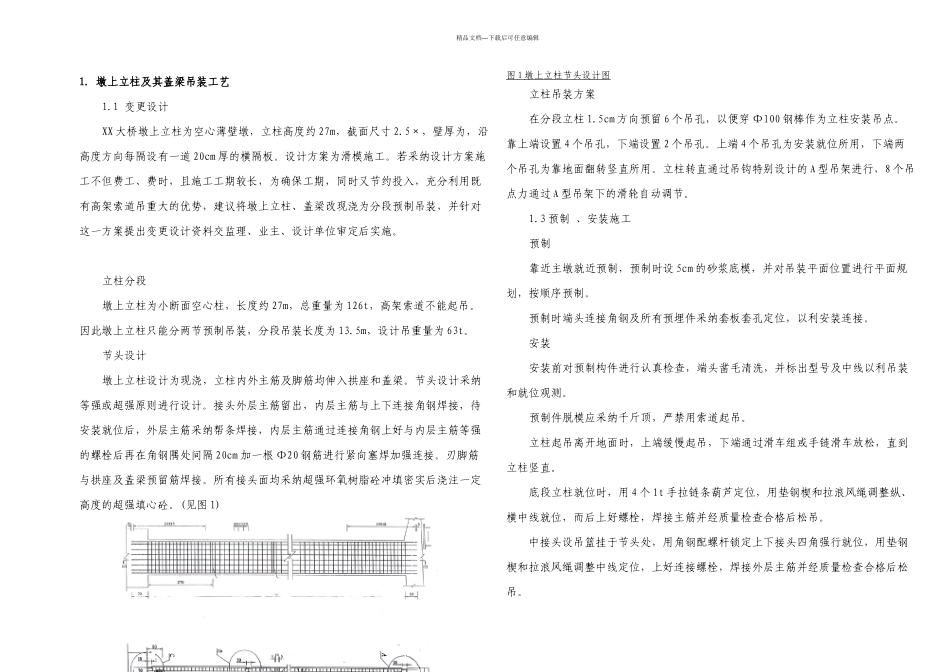

某上部构造为连拱孔大跨净跨m钢筋混凝土箱形拱大桥上部结构吊装工艺研究_第1页
1/7

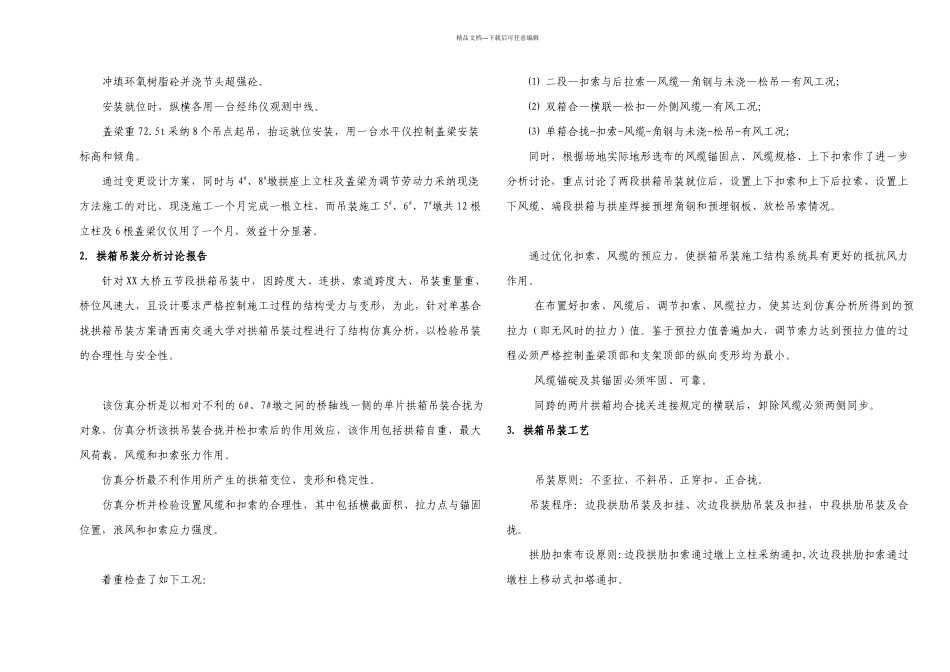

某上部构造为连拱孔大跨净跨m钢筋混凝土箱形拱大桥上部结构吊装工艺研究_第2页
2/7

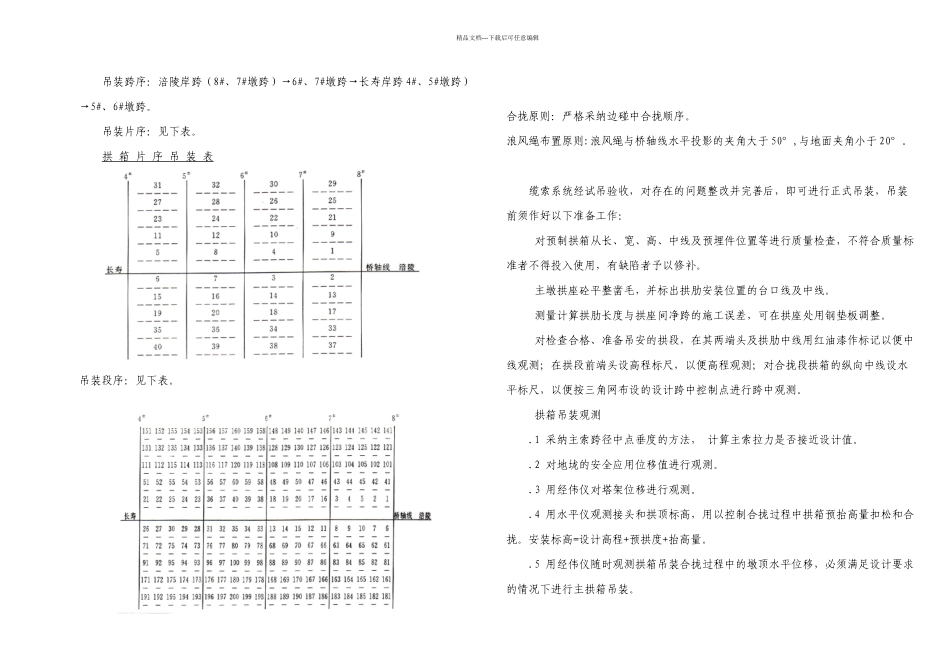

某上部构造为连拱孔大跨净跨m钢筋混凝土箱形拱大桥上部结构吊装工艺研究_第3页
3/7
精品文档---下载后可任意编辑1. 墩上立柱及其盖梁吊装工艺1.1 变更设计XX 大桥墩上立柱为空心薄壁墩,立柱高度约 27m,截面尺寸 2.5×,壁厚为,沿高度方向每隔设有一道 20cm 厚的横隔板。设计方案为滑模施工。若采纳设计方案施工不但费工、费时,且施工工期较长,为确保工期,同时又节约投入,充分利用既有高架索道吊重大的优势,建议将墩上立柱、盖梁改现浇为分段预制吊装,并针对这一方案提出变更设计资料交监理、业主、设计单位审定后实施。立柱分段墩上立柱为小断面空心柱,长度约 27m,总重量为 126t,高架索道不能起吊。因此墩上立柱只能分两节预制吊装,分段吊装长度为 13.5m,设计吊重量为 63t。节头设计墩上立柱设计为现浇,立柱内外主筋及脚筋均伸入拱座和盖梁。节头设计采纳等强或超强原则进行设计。接头外层主筋留出,内层主筋与上下连接角钢焊接,待安装就位后,外层主筋采纳帮条焊接,内层主筋通过连接角钢上好与内层主筋等强的螺栓后再在角钢隅处间隔 20cm 加一根 Φ20 钢筋进行紧向塞焊加强连接。刃脚筋与拱座及盖梁预留筋焊接。所有接头面均采纳超强环氧树脂砼冲填密实后浇注一定高度的超强填心砼。(见图 1)图 1 墩上立柱节头设计图 立柱吊装方案在分段立柱 1.5cm 方向预留 6 个吊孔,以便穿 Φ100 钢棒作为立柱安装吊点。靠上端设置 4 个吊孔,下端设置 2 个吊孔。上端 4 个吊孔为安装就位所用,下端两个吊孔为靠地面翻转竖直所用。立柱转直通过吊钩特别设计的 A 型吊架进行,8 个吊点力通过 A 型吊架下的滑轮自动调节。1.3 预制 、安装施工预制靠近主墩就近预制,预制时设 5cm 的砂浆底模,并对吊装平面位置进行平面规划,按顺序预制。预制时端头连接角钢及所有预埋件采纳套板套孔定位,以利安装连接。安装安装前对预制构件进行认真检查,端头凿毛清洗,并标出型号及中线以利吊装和就位观测。预制件脱模应采纳千斤顶,严禁用索道起吊。立柱起吊离开地面时,上端缓慢起吊,下端通过滑车组或手链滑车放松,直到立柱竖直。底段立柱就位时,用 4 个 1t 手拉链条葫芦定位,用垫钢楔和拉浪风绳调整纵、横中线就位,而后上好螺栓,焊接主筋并经质量检查合格后松吊。中接头设吊篮挂于节头处,用角钢配螺杆锁定上下接头四角强行就位,用垫钢楔和拉浪风绳调整中线定位,上好连接螺栓,焊接外层主筋并经质量检查合格后松吊。精品文档---下载后可任意编辑冲填环氧树脂砼并浇节头超强砼。安装...
