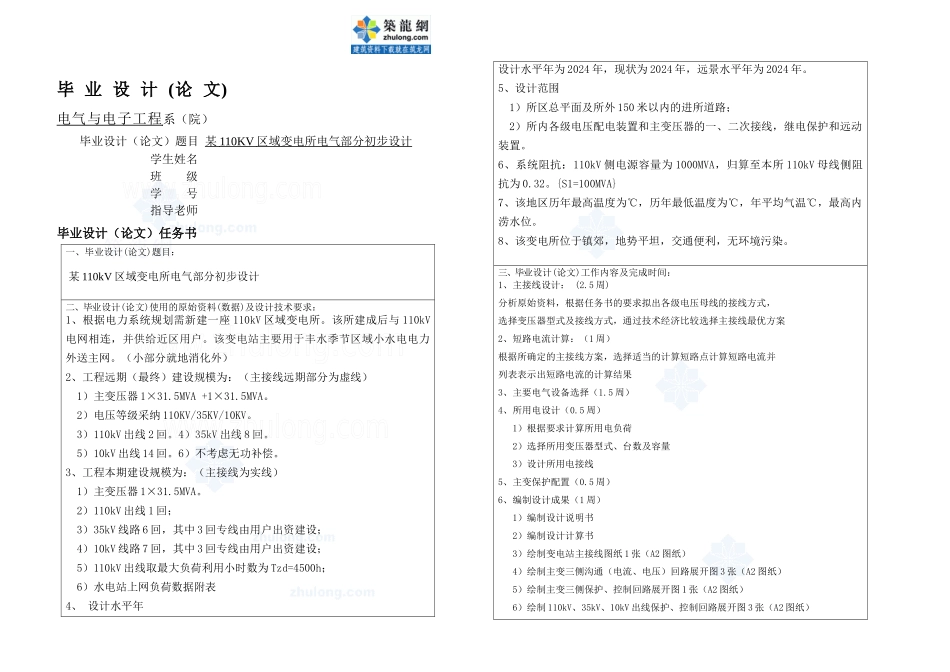

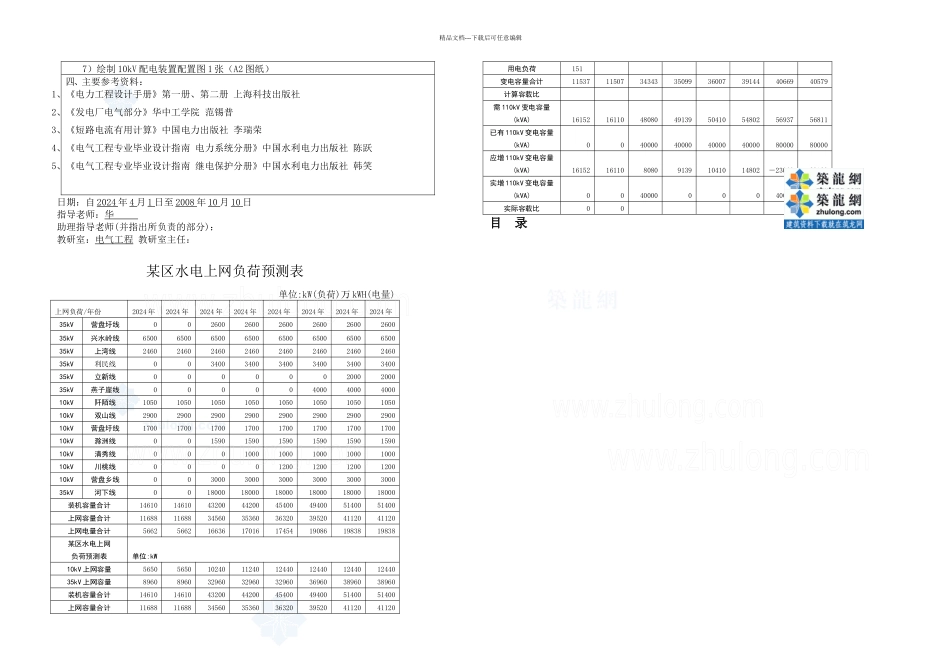

毕 业 设 计 (论 文)电气与电子工程 系（院） 毕业设计（论文）题目 某 110KV 区域变电所电气部分初步设计 学生姓名班 级 学 号 指导老师 毕业设计（论文）任务书一、毕业设计(论文)题目：某 110kV 区域变电所电气部分初步设计二、毕业设计(论文)使用的原始资料(数据)及设计技术要求：1、根据电力系统规划需新建一座 110kV 区域变电所。该所建成后与 110kV电网相连，并供给近区用户。该变电站主要用于丰水季节区域小水电电力外送主网。（小部分就地消化外）2、工程远期（最终）建设规模为：（主接线远期部分为虚线）1）主变压器 1×31.5MVA +1×31.5MVA。2）电压等级采纳 110KV/35KV/10KV。3）110kV 出线 2 回。4）35kV 出线 8 回。5）10kV 出线 14 回。6）不考虑无功补偿。3、工程本期建设规模为：（主接线为实线）1）主变压器 1×31.5MVA。2）110kV 出线 1 回；3）35kV 线路 6 回，其中 3 回专线由用户出资建设；4）10kV 线路 7 回，其中 3 回专线由用户出资建设；5）110kV 出线取最大负荷利用小时数为 Tzd=4500h；6）水电站上网负荷数据附表4、 设计水平年设计水平年为 2024 年，现状为 2024 年，远景水平年为 2024 年。5、设计范围1）所区总平面及所外 150 米以内的进所道路；2）所内各级电压配电装置和主变压器的一、二次接线，继电保护和远动装置。6、系统阻抗：110kV 侧电源容量为 1000MVA，归算至本所 110kV 母线侧阻抗为 0.32。{S1=100MVA}7、该地区历年最高温度为℃，历年最低温度为℃，年平均气温℃，最高内涝水位。8、该变电所位于镇郊，地势平坦，交通便利，无环境污染。三、毕业设计(论文)工作内容及完成时间：1、主接线设计： (2.5 周)分析原始资料，根据任务书的要求拟出各级电压母线的接线方式，选择变压器型式及接线方式，通过技术经济比较选择主接线最优方案2、短路电流计算：（1 周） 根据所确定的主接线方案，选择适当的计算短路点计算短路电流并列表表示出短路电流的计算结果3、主要电气设备选择（1.5 周）4、所用电设计（0.5 周）1）根据要求计算所用电负荷2）选择所用变压器型式、台数及容量3）设计所用电接线5、主变保护配置（0.5 周）6、编制设计成果（1 周）1）编制设计说明书2）编制设计计算书3）绘制变电站主接线图纸 1 张（A2 图纸）4）绘制主变三侧沟通（电流、电压）回路展开图 3 张（A2 图纸）5）绘制主变三侧保护、控制回路展开...
