柱及暗柱钢筋

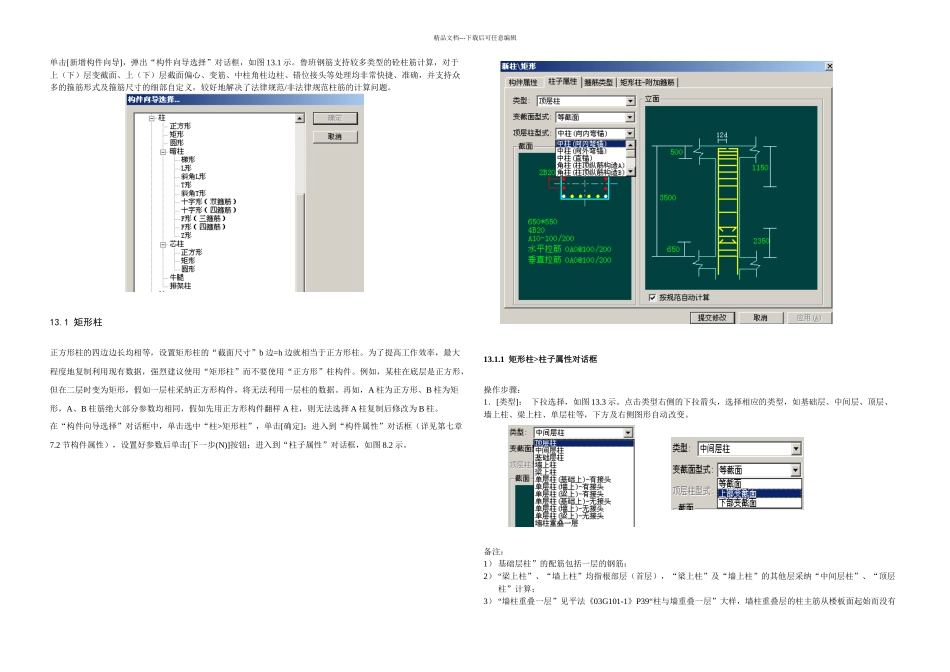

精品文档---下载后可任意编辑单击[新增构件向导]，弹出“构件向导选择”对话框，如图 13.1 示。鲁班钢筋支持较多类型的砼柱筋计算，对于上（下）层变截面、上（下）层截面偏心、变筋、中柱角柱边柱、错位接头等处理均非常快捷、准确，并支持众多的箍筋形式及箍筋尺寸的细部自定义，较好地解决了法律规范/非法律规范柱筋的计算问题。13.1 矩形柱 正方形柱的四边边长均相等，设置矩形柱的“截面尺寸”b 边=h 边就相当于正方形柱。为了提高工作效率，最大程度地复制利用现有数据，强烈建议使用“矩形柱”而不要使用“正方形”柱构件。例如，某柱在底层是正方形，但在二层时变为矩形，假如一层柱采纳正方形构件，将无法利用一层柱的数据。再如，A 柱为正方形、B 柱为矩形，A、B 柱筋绝大部分参数均相同，假如先用正方形构件翻样 A 柱，则无法选择 A 柱复制后修改为 B 柱。在“构件向导选择”对话框中，单击选中“柱>矩形柱”，单击[确定]；进入到“构件属性”对话框（详见第七章7.2 节构件属性），设置好参数后单击[下一步(N)]按钮；进入到“柱子属性”对话框，如图 8.2 示。13.1.1 矩形柱>柱子属性对话框操作步骤：1．[类型]： 下拉选择，如图 13.3 示。点击类型右侧的下拉箭头，选择相应的类型，如基础层、中间层、顶层、墙上柱、梁上柱、单层柱等，下方及右侧图形自动改变。备注：1） 基础层柱”的配筋包括一层的钢筋；2） “梁上柱”、“墙上柱”均指根部层（首层），“梁上柱”及“墙上柱”的其他层采纳“中间层柱”、“顶层柱”计算；3） “墙柱重叠一层”见平法《03G101-1》P39“柱与墙重叠一层”大样，墙柱重叠层的柱主筋从楼板面起始而没有精品文档---下载后可任意编辑锚固概念，平法 P7 第二条“当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的结构层楼面标高”。２．[变截面型式]： 下拉选择，如图 13.4 示。默认为等截面型式，点击其右边的下拉箭头，选择相应的变截面型式，如上部变截面、下部变截面等，软件会自动改变下方及右侧图形，软件将根据平法《03G101-1》P38、P44 变截大样，并依据变截尺寸、偏心尺寸自动判定是采纳“下弯锚、上插筋”还是“下略弯并连续伸至上层”的配筋方式。一问一答问：柱子变截面时如何操作？答：上下楼层的柱变截面时，有两种情况：1）变截面且偏心，即中心不相同而且需要按一根柱考虑，这时就需要分别输入 x 方向的偏心和 y 方向的偏心距离，值的正负同一般的...
