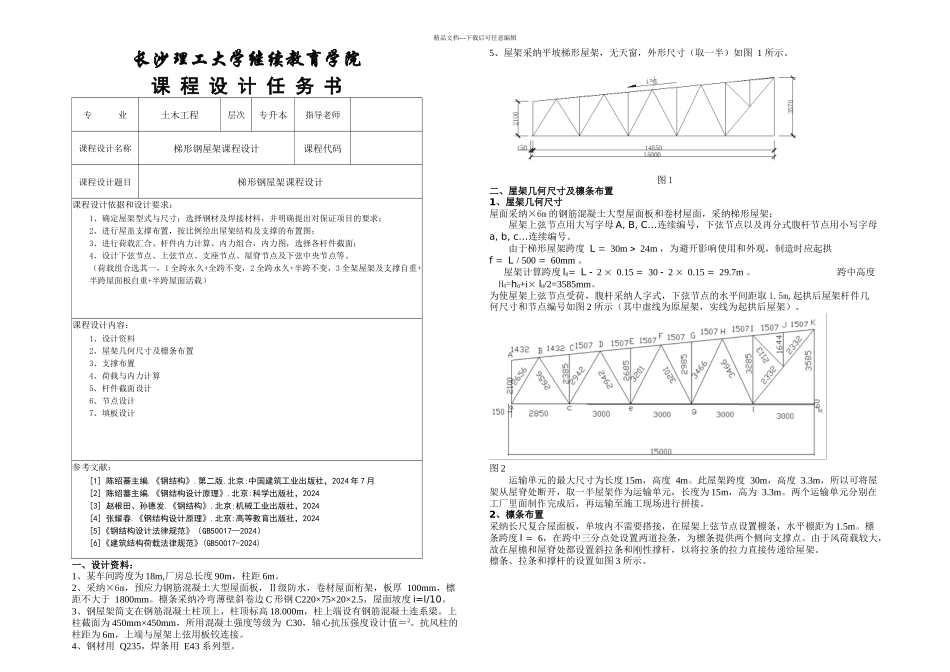

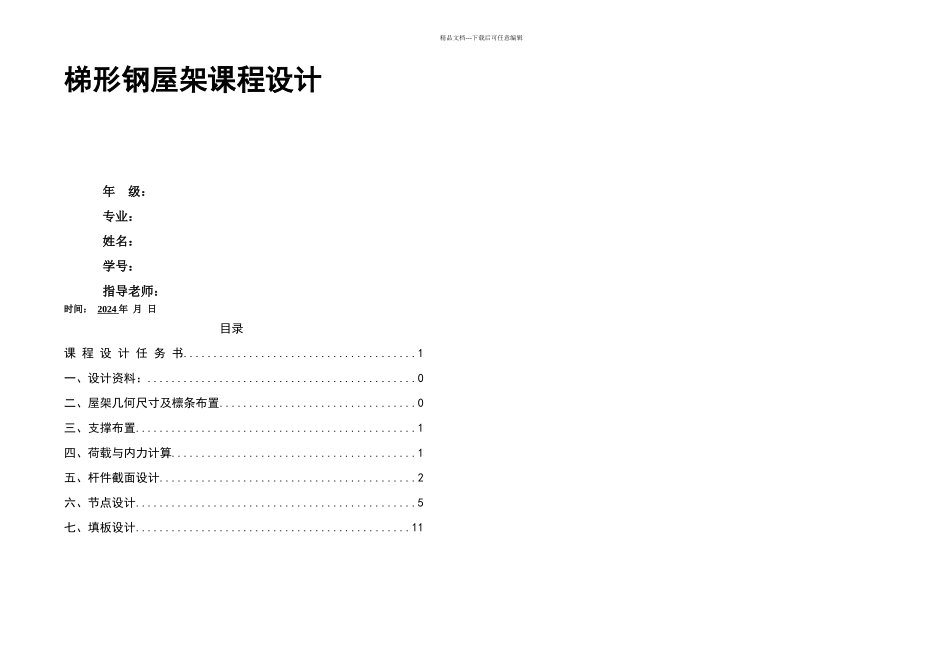

精品文档---下载后可任意编辑梯形钢屋架课程设计年 级：专业：姓名：学号：指导老师：时间： 2024 年 月 日 目录课 程 设 计 任 务 书.......................................1一、设计资料：.............................................0二、屋架几何尺寸及檩条布置.................................0三、支撑布置...............................................1四、荷载与内力计算.........................................1五、杆件截面设计...........................................2六、节点设计...............................................5七、填板设计..............................................11精品文档---下载后可任意编辑长沙理工大学继续教育学院课 程 设 计 任 务 书专 业土木工程层次专升本指导老师课程设计名称梯形钢屋架课程设计课程代码课程设计题目梯形钢屋架课程设计课程设计依据和设计要求：1、确定屋架型式与尺寸；选择钢材及焊接材料，并明确提出对保证项目的要求；2、进行屋盖支撑布置，按比例绘出屋架结构及支撑的布置图；3、进行荷载汇合、杆件内力计算、内力组合，内力图，选择各杆件截面；4、设计下弦节点、上弦节点、支座节点、屋脊节点及下弦中央节点等。（荷载组合选其一，1 全跨永久+全跨不变，2 全跨永久+半跨不变，3 全架屋架及支撑自重+半跨屋面板自重+半跨屋面活载）课程设计内容：1、设计资料2、屋架几何尺寸及檩条布置3、支撑布置4、荷载与内力计算5、杆件截面设计6、节点设计7、填板设计参考文献：[1] 陈绍蕃主编.《钢结构》.第二版.北京:中国建筑工业出版社，2024 年 7 月[2] 陈绍蕃主编.《钢结构设计原理》.北京:科学出版社，2024[3] 赵根田、孙德发.《钢结构》.北京:机械工业出版社，2024[4] 张耀春.《钢结构设计原理》.北京:高等教育出版社，2024[5]《钢结构设计法律规范》（GB50017—2024）[6]《建筑结构荷载法律规范》(GB50017-2024)一、设计资料：1、某车间跨度为 18m,厂房总长度 90m，柱距 6m。2、采纳×6m，预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面桁架，板厚 100mm，檩距不大于 1800mm。檩条采纳冷弯薄壁斜卷边 C 形钢 C220×75×20×2.5，屋面坡度 i=l/10。3、钢屋架简支在钢筋混凝土柱顶上，柱顶标高 18.000m，柱上端设有钢筋混凝土连系梁。上柱截面为 450mm×450mm，所用混凝土强度等级为 C30，轴心抗压强度设计值...
