棉桃收获机设计说明书

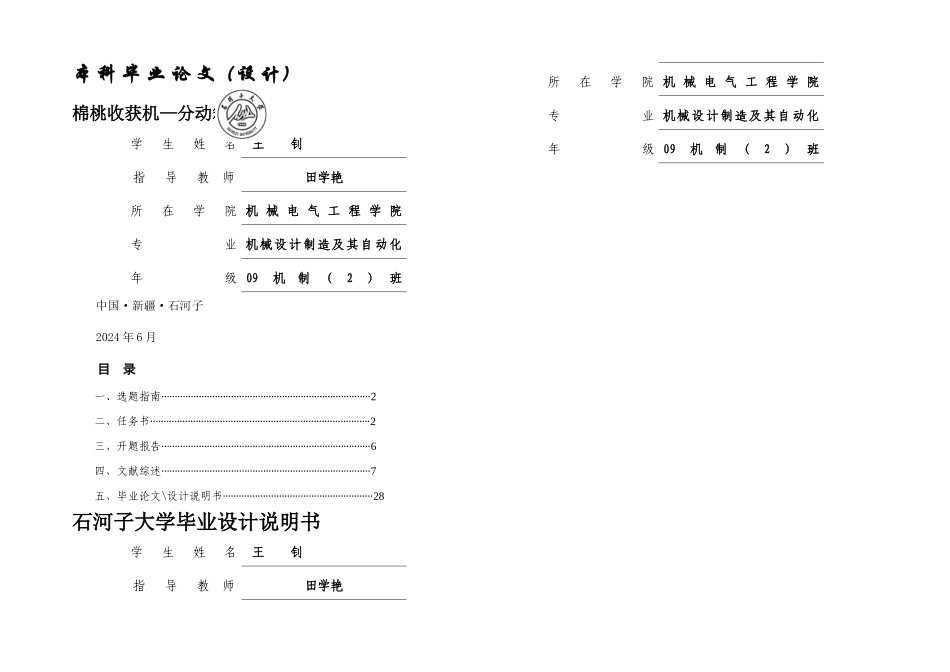

本 科 毕 业 论 文（设 计）棉桃收获机—分动箱设计学生姓名 王 钊 指 导 教 师田学艳所在学院 机 械 电 气 工 程 学 院专业 机械设计制造及其自动化年级 09机制（2）班中国·新疆·石河子2024 年 6 月目 录一、选题指南∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2二、任务书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2三、开题报告∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙6四、文献综述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙7五、毕业论文\设计说明书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙28石河子大学毕业设计说明书学生姓名 王 钊 指 导 教 师田学艳所在学院 机 械 电 气 工 程 学 院专业 机械设计制造及其自动化年级 09机制（2）班精品文档---下载后可任意编辑一、引言 51.1 设计概要 11.2 背景及国内外现状 11.3 设计的前景 2二、设计方案的可行性分析及方案的确定 2传动方式的选择 2传动系统的总体要求 22.2.1 动力输送过程分析 232.3 联轴器的选用与设计参数 32.4 链轮的设计与 计算 4三、SOLIDWORKS 造型及部分图纸 5556四、蜗轮蜗杆以及锥齿轮的设计计算 66五、分动箱的建模及传动系统原理 99传动系统图 10六、毕业设计心得 10七、参考文献 11一、引言1.1 设计概要概念：棉桃收获机是用于棉花采摘后，采摘滞留的大量未开桃或半开桃的机械，是减轻劳动力，减少资源浪费，确保及时有效清地的农用机械功能：该机械应具备采摘、初步清理、输送、暂存、压实五项基本功能，可加入脱壳、清杂、等辅助功能。特点：针对棉桃收获设计，具有采净率高，含杂率低，使用可靠，操作维护简便等特点。设计目的：该论文以分动箱装置作为主要讨论对象，以针对新型棉桃采收装置的工作特点和要...
