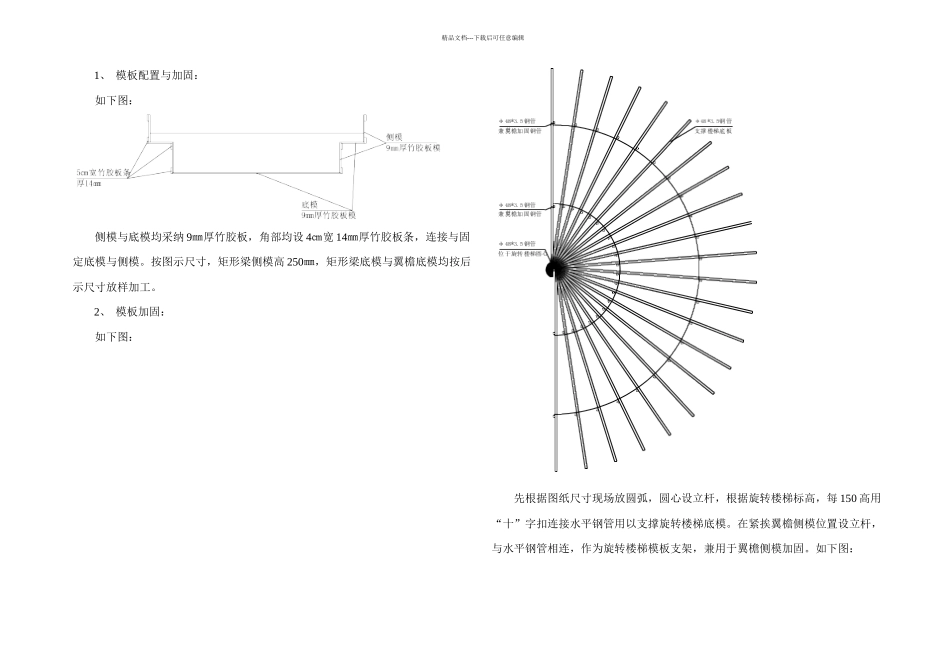

模板施工方案旋转楼梯_第1页
1/2

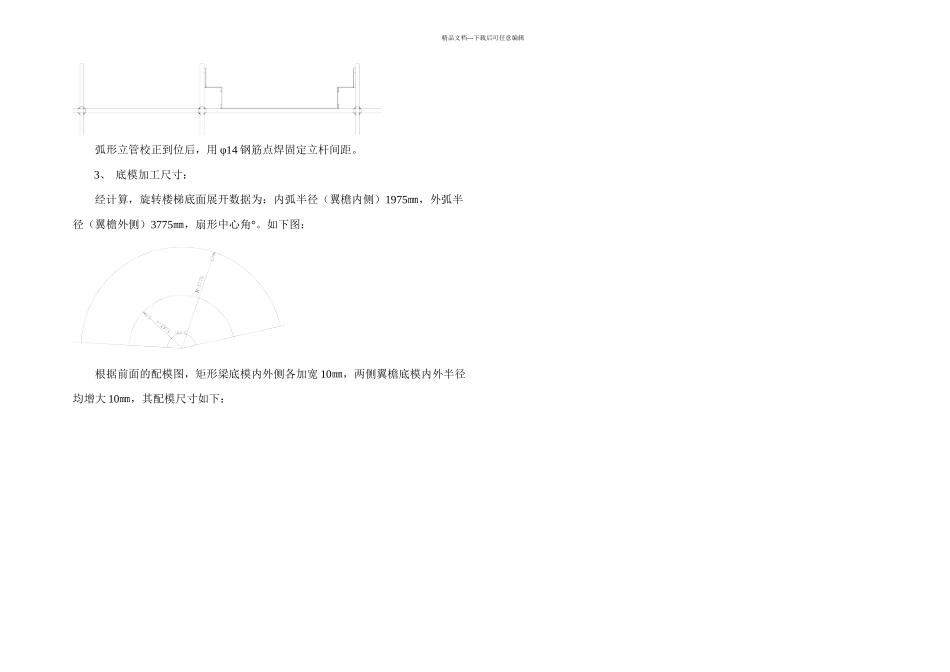

模板施工方案旋转楼梯_第2页
2/2
精品文档---下载后可任意编辑1、 模板配置与加固:如下图:侧模与底模均采纳 9㎜厚竹胶板,角部均设 4㎝宽 14㎜厚竹胶板条,连接与固定底模与侧模。按图示尺寸,矩形梁侧模高 250㎜,矩形梁底模与翼檐底模均按后示尺寸放样加工。2、 模板加固:如下图:先根据图纸尺寸现场放圆弧,圆心设立杆,根据旋转楼梯标高,每 150 高用“十”字扣连接水平钢管用以支撑旋转楼梯底模。在紧挨翼檐侧模位置设立杆,与水平钢管相连,作为旋转楼梯模板支架,兼用于翼檐侧模加固。如下图:精品文档---下载后可任意编辑弧形立管校正到位后,用 φ14 钢筋点焊固定立杆间距。3、 底模加工尺寸:经计算,旋转楼梯底面展开数据为:内弧半径(翼檐内侧)1975㎜,外弧半径(翼檐外侧)3775㎜,扇形中心角°。如下图:根据前面的配模图,矩形梁底模内外侧各加宽 10㎜,两侧翼檐底模内外半径均增大 10㎜,其配模尺寸如下:
