横梁装焊夹具毕业设计论文VIP专享

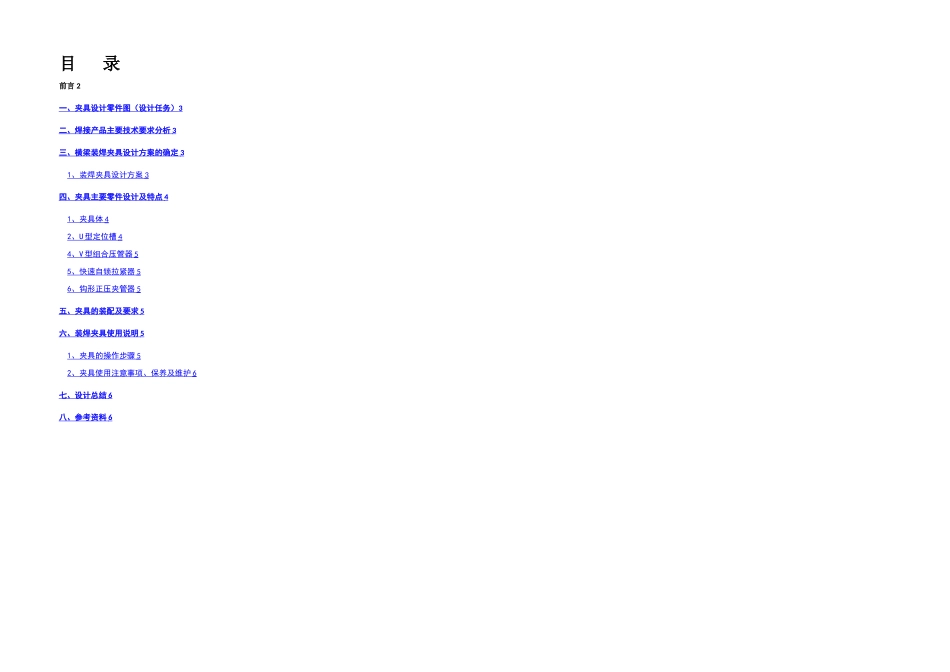

小组成员：蒋燕洲、王芳芳、马丽翠前言焊接工装夹具就是将焊件进行准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊接结构精度方面要求的工艺装置。在现代焊接结构生产中，积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻焊接工人的劳动强度，加速焊接生产实现机械化、自动化进程等诸方面起着非常重要的作用。焊接工装夹具的主要作用有以下几方面：1)准确、可靠地定位和夹紧，可以减轻甚至取消下料和装配时的划线工作。减小制品的尺寸偏差，提高了零件的精度和互换性。2)有效地防止和减小焊接变形。3)使工件处于最佳的施焊位置，焊缝的成形性优良，工艺缺陷明显降低，焊接速度得以提高。4)以机械装置取代手工装配零部件时的定位、夹紧及工件翻转等繁重工作，改善了工人的劳动条件。5)可以扩大先进工艺方法和设备的使用范围，促进焊接结构生产机械化和自动化的综合进展。 —个完整的焊接工装夹具，一般由定位器、夹紧机构和夹具体三部分组成。夹具体（底板）起工作平台的作用，在其台面上开有安装槽、孔，用来安放和固定各种定位器和夹紧器件，有时还用于焊件的支承。其中，定位是夹具结构设计的关健问题，定位方案一旦确定，则其它组成部分的总体配置也基本随之而定。夹具设计的基本要求：①、工装夹具应具备足够的强度和刚度。夹具在生产中投入使用时要承受多种力度的作用，所以工装夹具应具备足够的强度和刚度。②、夹紧的可靠性。夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求。既不能允许工件松动滑移，又不使工件的拘束度过大而产生较大的拘束应力。③、焊接操作的灵活性。使用夹具生产应保证足够的装焊空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态 ④、便于焊件的装卸。操作时应考虑制品在装配定位焊或焊接后能顺利的从夹具中取出，还要制品在翻转或吊运使不受损害。⑤、良好的工艺性。所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。设计时还要考虑车间现有的夹紧动力源、吊装能力及安装场地等因素，降低夹具制造成本。目 录前言 2一、夹具设计零件图（设计任务） 3 二、焊接产品主要技术要求分析 3 三、横梁装焊夹具设计方案的确定 3 1 、装焊夹具设计方案 3 四、夹具主要零件设计及特点 4 1 、夹具体 4 2 、 U 型定位槽 4 4 、 V 型组合压管器 5 5 、快速自锁拉紧器 5 6 、钩形正压夹管器 5 五、夹具的...
