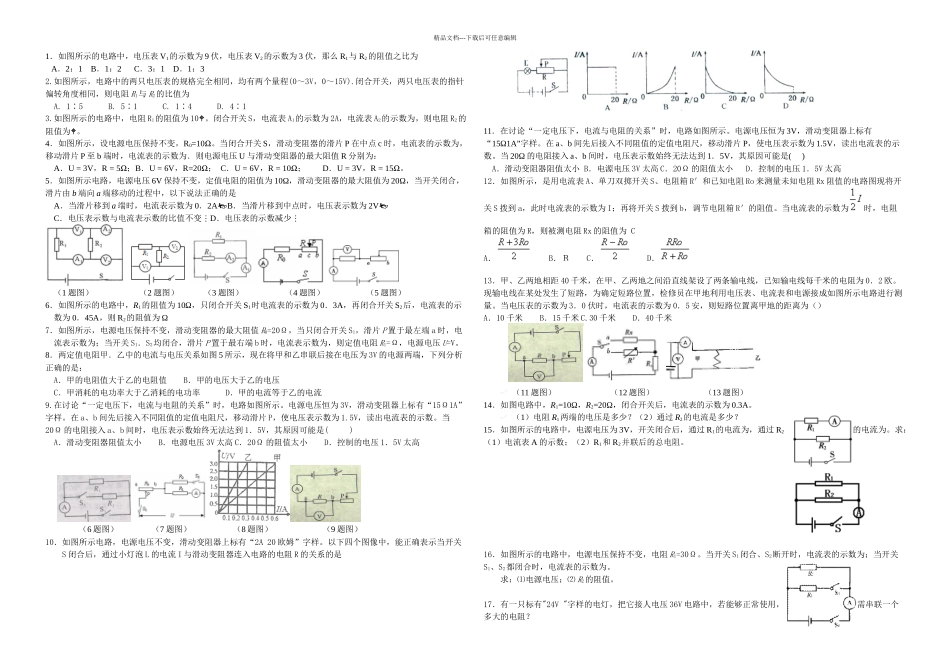

精品文档---下载后可任意编辑1．如图所示的电路中，电压表 V1的示数为 9 伏，电压表 V2的示数为 3 伏，那么 R1与 R2的阻值之比为 A．2：1 B．1：2 C．3：1 D．1：32.如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻 R1与 R2的比值为A. 1∶5 B. 5∶1 C. 1∶4 D. 4∶1 3.如图所示的电路中，电阻 R1的阻值为 10。闭合开关 S，电流表 A1的示数为 2A，电流表 A2的示数为，则电阻 R2的阻值为。4．如图所示，设电源电压保持不变，R0=10W。当闭合开关 S，滑动变阻器的滑片 P 在中点 c 时，电流表的示数为，移动滑片 P 至 b 端时，电流表的示数为．则电源电压 U 与滑动变阻器的最大阻值 R 分别为：A．U = 3V，R = 5W；B．U = 6V，R=20W； C．U = 6V，R = 10W； D．U = 3V，R = 15W。5．如图所示电路，电源电压 6V 保持不变，定值电阻的阻值为 10Ω，滑动变阻器的最大阻值为 20Ω，当开关闭合，滑片由 b 端向 a 端移动的过程中，以下说法正确的是A．当滑片移到 a 端时，电流表示数为 0．2AB．当滑片移到中点时，电压表示数为 2VC．电压表示数与电流表示数的比值不变D．电压表的示数减少 （1 题图） （2 题图） （3 题图） （4 题图） （5 题图）6．如图所示的电路中，R1的阻值为 10Ω，只闭合开关 S1时电流表的示数为 0．3A，再闭合开关 S2后，电流表的示数为 0．45A，则 R2的阻值为 Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值 R0=20Ω，当只闭合开关 S1，滑片 P 置于最左端 a 时，电流表示数为；当开关 S1．S2均闭合，滑片 P 置于最右端 b 时，电流表示数为，则定值电阻 R1=Ω，电源电压 U=V。8．两定值电阻甲．乙中的电流与电压关系如图 5 所示，现在将甲和乙串联后接在电压为 3V 的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压 C．甲消耗的电功率大于乙消耗的电功率 D．甲的电流等于乙的电流9.在讨论“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为 3V，滑动变阻器上标有“15Ω1A”字样。在 a、b 间先后接入不同阻值的定值电阻尺，移动滑片 P，使电压表示数为 1.5V，读出电流表的示数。当20Ω 的电阻接入 a、b 间时，电压表示数始终无法达到 1．5V，其原因可能是( )A...
