正激式开关电源的设计

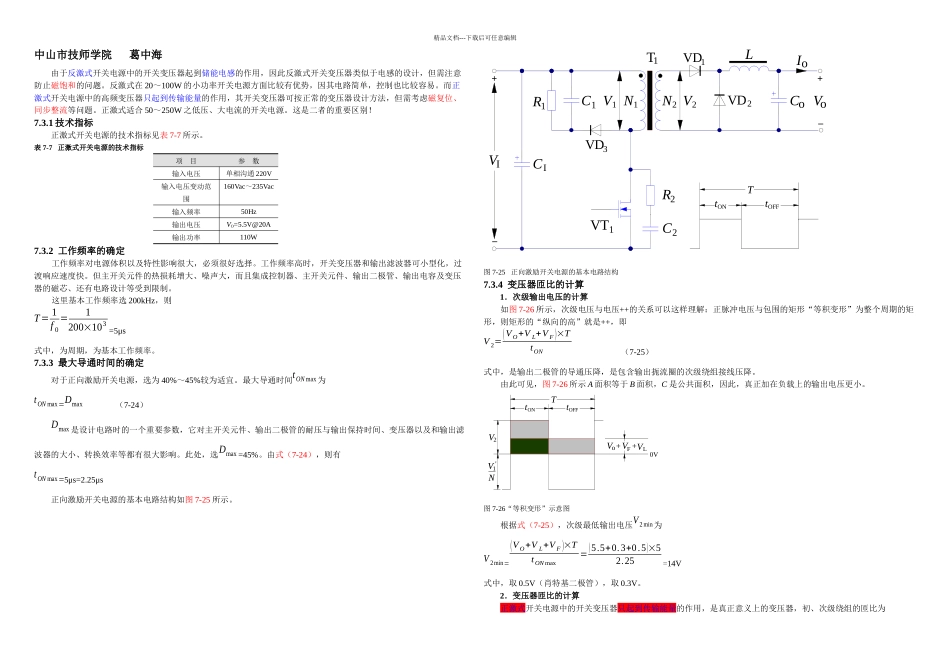

正激式开关电源的设计_第1页
1/7
正激式开关电源的设计_第2页
2/7

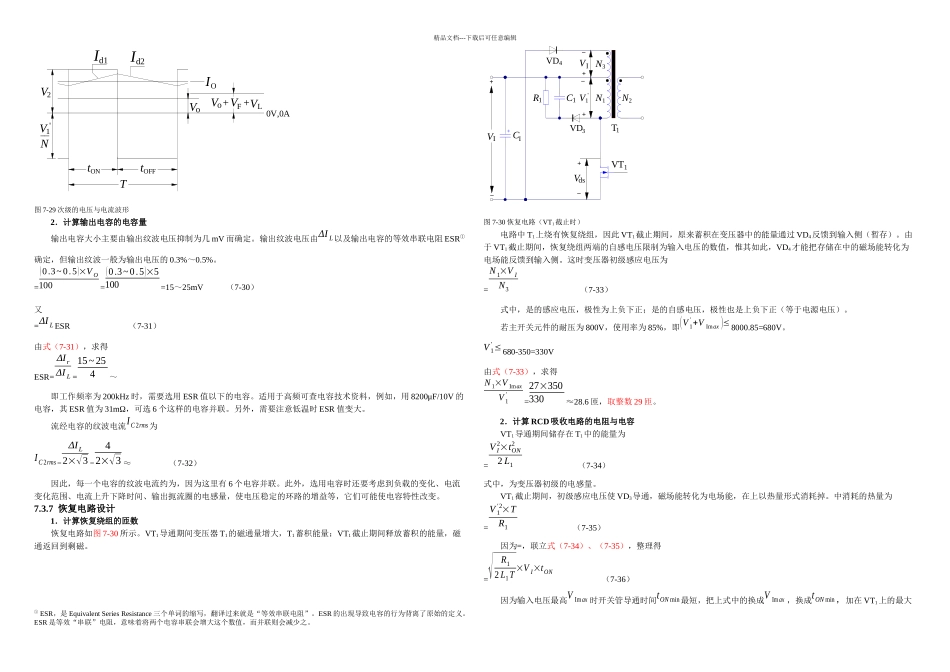

正激式开关电源的设计_第3页
3/7
精品文档---下载后可任意编辑中山市技师学院 葛中海由于反激式开关电源中的开关变压器起到储能电感的作用,因此反激式开关变压器类似于电感的设计,但需注意防止磁饱和的问题。反激式在 20~100W 的小功率开关电源方面比较有优势,因其电路简单,控制也比较容易。而正激式开关电源中的高频变压器只起到传输能量的作用,其开关变压器可按正常的变压器设计方法,但需考虑磁复位、同步整流等问题。正激式适合 50~250W 之低压、大电流的开关电源。这是二者的重要区别!7.3.1 技术指标正激式开关电源的技术指标见表 7-7 所示。表 7-7 正激式开关电源的技术指标项 目参 数输入电压单相沟通 220V输入电压变动范围160Vac~235Vac输入频率50Hz输出电压VO=5.5V@20A输出功率110W7.3.2 工作频率的确定工作频率对电源体积以及特性影响很大,必须很好选择。工作频率高时,开关变压器和输出滤波器可小型化,过渡响应速度快。但主开关元件的热损耗增大、噪声大,而且集成控制器、主开关元件、输出二极管、输出电容及变压器的磁芯、还有电路设计等受到限制。这里基本工作频率选 200kHz,则T= 1f 0=1200×103=5μs式中,为周期,为基本工作频率。7.3.3 最大导通时间的确定对于正向激励开关电源,选为 40%~45%较为适宜。最大导通时间tON max为tON max=Dmax (7-24)Dmax 是设计电路时的一个重要参数,它对主开关元件、输出二极管的耐压与输出保持时间、变压器以及和输出滤波器的大小、转换效率等都有很大影响。此处,选Dmax =45%。由式(7-24),则有tON max=5μs=2.25μs正向激励开关电源的基本电路结构如图 7-25 所示。图 7-25 正向激励开关电源的基本电路结构7.3.4 变压器匝比的计算1.次级输出电压的计算如图 7-26 所示,次级电压与电压++的关系可以这样理解:正脉冲电压与包围的矩形“等积变形”为整个周期的矩形,则矩形的“纵向的高”就是++,即V 2=(V O+V L+V F )×TtON (7-25)式中,是输出二极管的导通压降,是包含输出扼流圈的次级绕组接线压降。由此可见,图 7-26 所示 A 面积等于 B 面积,C 是公共面积,因此,真正加在负载上的输出电压更小。图 7-26“等积变形”示意图根据式(7-25),次级最低输出电压V 2min为V 2min=(V O+V L+V F )×TtON max=(5.5+0.3+0.5)×52.25=14V式中,取 0.5V(肖特基二极管),取 0.3V。2.变压器匝比的计算正激式开关电源中的开关变压器只起到传输能量的作用,是...
