正时皮带的更换学习任务书

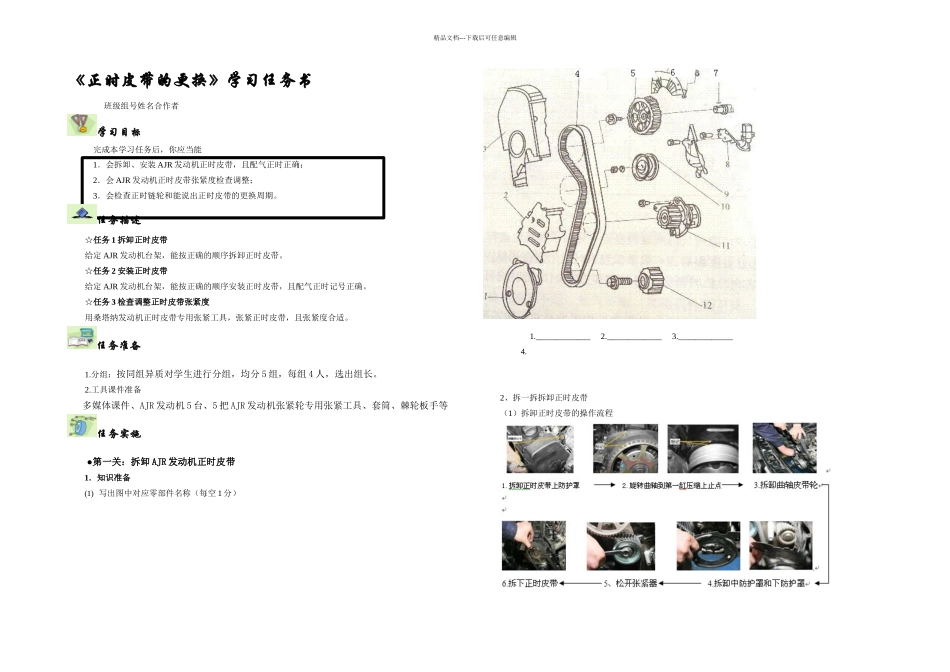

正时皮带的更换学习任务书_第1页
1/3

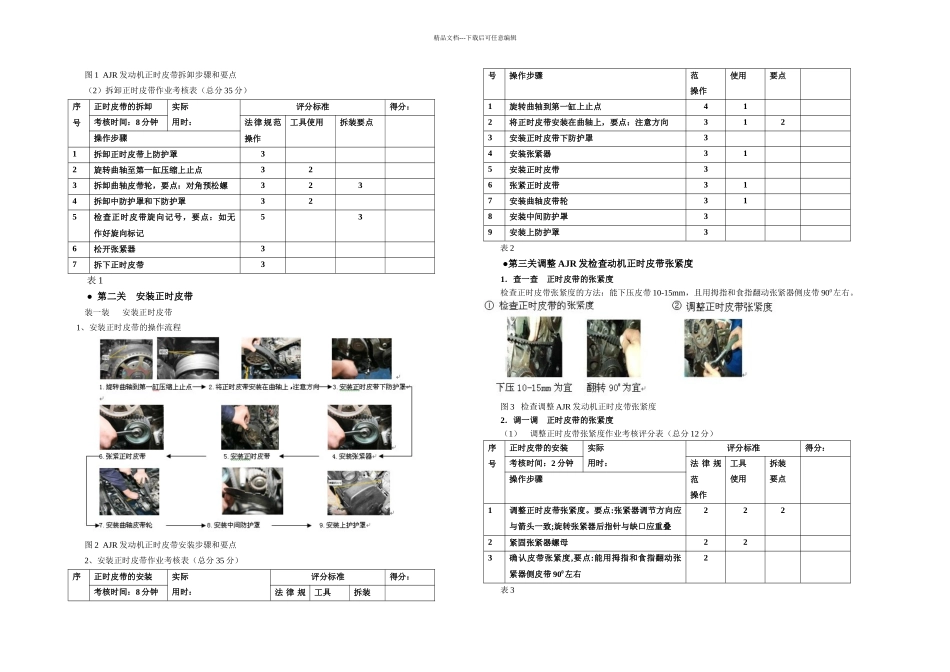

正时皮带的更换学习任务书_第2页
2/3

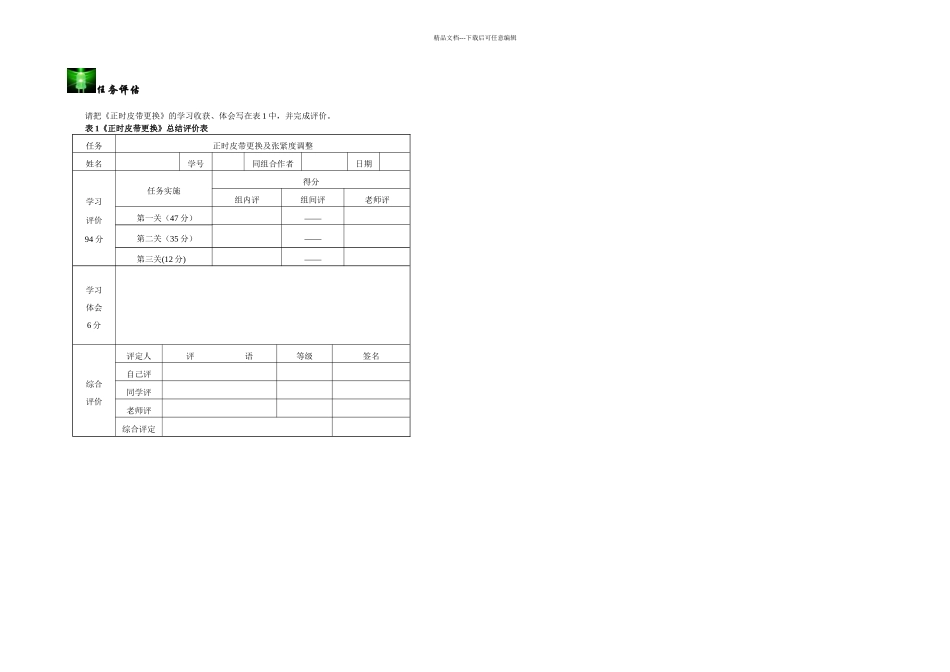

正时皮带的更换学习任务书_第3页
3/3
精品文档---下载后可任意编辑《正时皮带的更换》学习任务书班级组号姓名合作者学习目标完成本学习任务后,你应当能1.会拆卸、安装 AJR 发动机正时皮带,且配气正时正确;2.会 AJR 发动机正时皮带张紧度检查调整;3.会检查正时链轮和能说出正时皮带的更换周期。任务描述☆任务 1 拆卸正时皮带给定 AJR 发动机台架,能按正确的顺序拆卸正时皮带。☆任务 2 安装正时皮带给定 AJR 发动机台架,能按正确的顺序安装正时皮带,且配气正时记号正确。☆任务 3 检查调整正时皮带张紧度用桑塔纳发动机正时皮带专用张紧工具,张紧正时皮带,且张紧度合适。任务准备1.分组:按同组异质对学生进行分组,均分 5 组,每组 4 人,选出组长。2.工具课件准备多媒体课件、AJR 发动机 5 台、5 把 AJR 发动机张紧轮专用张紧工具、套筒、棘轮板手等任务实施●第一关:拆卸 AJR 发动机正时皮带1.知识准备(1) 写出图中对应零部件名称(每空 1 分)1._____________ 2._____________ 3._____________ 4.2、拆一拆拆卸正时皮带(1)拆卸正时皮带的操作流程精品文档---下载后可任意编辑图 1 AJR 发动机正时皮带拆卸步骤和要点(2)拆卸正时皮带作业考核表(总分 35 分)序号正时皮带的拆卸实际用时:评分标准得分:考核时间:8 分钟法律规范操作工具使用拆装要点操作步骤1拆卸正时皮带上防护罩32旋转曲轴至第一缸压缩上止点323拆卸曲轴皮带轮,要点:对角预松螺3234拆卸中防护罩和下防护罩325检查正时皮带旋向记号,要点:如无作好旋向标记536松开张紧器37拆下正时皮带3表 1● 第二关 安装正时皮带装一装 安装正时皮带1、安装正时皮带的操作流程图 2 AJR 发动机正时皮带安装步骤和要点2、安装正时皮带作业考核表(总分 35 分)序正时皮带的安装实际用时:评分标准得分:考核时间:8 分钟法 律 规工具拆装号范操作使用要点操作步骤1旋转曲轴到第一缸上止点412将正时皮带安装在曲轴上,要点:注意方向3123安装正时皮带下防护罩34安装张紧器315安装正时皮带36张紧正时皮带317安装曲轴皮带轮318安装中间防护罩39安装上防护罩3表 2●第三关调整 AJR 发检查动机正时皮带张紧度1.查一查 正时皮带的张紧度检查正时皮带张紧度的方法:能下压皮带 10-15mm,且用拇指和食指翻动张紧器侧皮带 900左右。图 3 检查调整 AJR 发动机正时皮带张紧度2.调一调 正时皮带的张紧度(1) 调整正时皮带张紧度作业考核评分表(总分 ...
