段式LCD驱动电路的设计

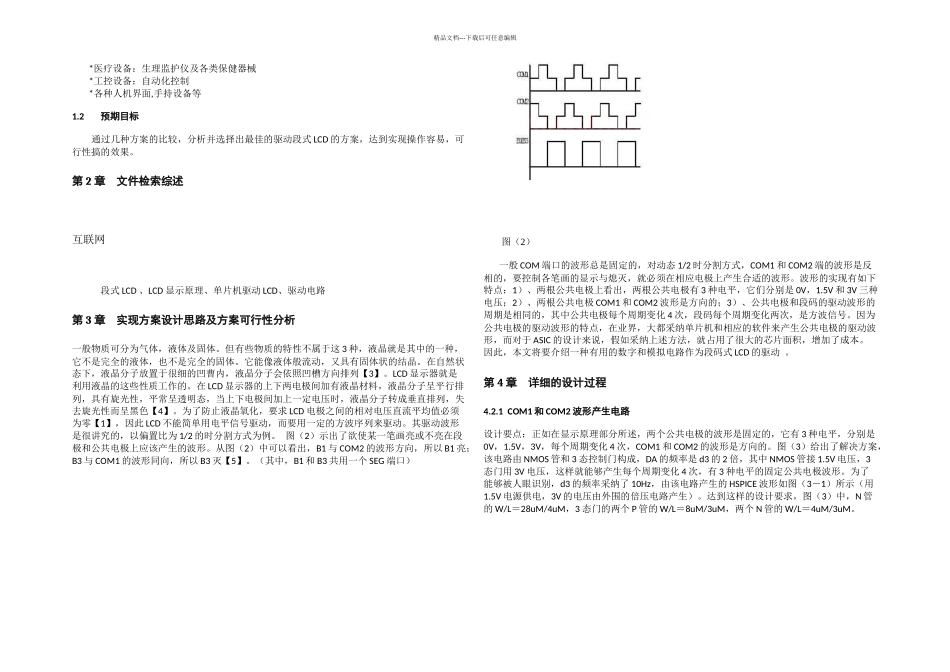

精品文档---下载后可任意编辑液晶显示器驱动电路的设计专业班级：XXXXX 指导老师：XXXX 学生姓名：XXXXXX 学 号：XXXXXXX西安邮电大学科研项目训练报告题目：段式 LCD 的驱动电路的设计 专业班级：XXXX 指导老师：XXX 学生姓名：XXXX 学 号：XXXX起止日期：2024 年 8 月 26—2024 年 9 月 6 第 1 章 概述 为了满足用户的需求 ，LCD 厂家研制和生产了各种性能的和规格的 LCD 显示模块，厂家把 LCD 控制器、驱动器和显示屏集成在一个模块上，用户只需把模块上的 LCD 控制器接口和微处理器简单链接，并按不同 LCD 控制指令系统编写驱动程序，即可完成系统的显示工作。1.1 段式 LED 进展的背景及意义1923 年，罗塞夫（Lossen.o.w）在讨论半导体 SIC 时有杂质的 P-N 结中有光发射，讨论出了发光二极管（LED：Light Emitting Diode），一直不受重视。随着电子工业的快速进展，在 60 年代，显示技术得到迅速进展，人们讨论出 PDP 激光显示等离子显示板、LCD 液晶显示器、发光二极管 LED、电致变色显示 ECD、电泳显示 EPID 等多种技术。由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。段式 LCD 主要用来显示数字，也可显示定制的或图案。显示数字时和 LED 数码管差不多，由 7段组成。与 LED 相比，LCD 的主要特点是功耗极低，适合电池供电的设备使用，驱动电压一般为 3V，3.3V 供电的单片机引脚可以和液晶屏直接链接。段式 LCD 还有一个特点是要求沟通电压驱动，若用直流电压驱动会损坏段式液晶屏，这就决定了单片机驱动段式 LCD 的方法与驱动LED 数码管的方法不同，动态 LED 数码管的链接方法是同名的段连接在一起，每个数码管引出一个一个公共电极。而 LCD 数码管则是每个数码管的几个相同的段连在一起作为公共电极，单个数码管不在同一公共电极上的几个段连在一起引出。段式液晶有价格低廉，驱动成本低，操作简单，格式自由等几大特点，因此得到广泛应用。如以下领域作为显示:*仪器、仪表：煤气表、水表、公交系统、加油机计数 *显示屏 办公设备：传真机、打卡机、考勤机、门禁系统 *通讯设备：各种 IC 卡电话、网络电话、IP 电话 *银行系统：POS 机 *税务系统：税控机 精品文档---下载后可任意编辑*医疗设备：生理监护仪及各类保健器械 *工控设备：自动化控制 *各种人机界面,手持设备等1.2预期目标通过几种方案的比较，...
