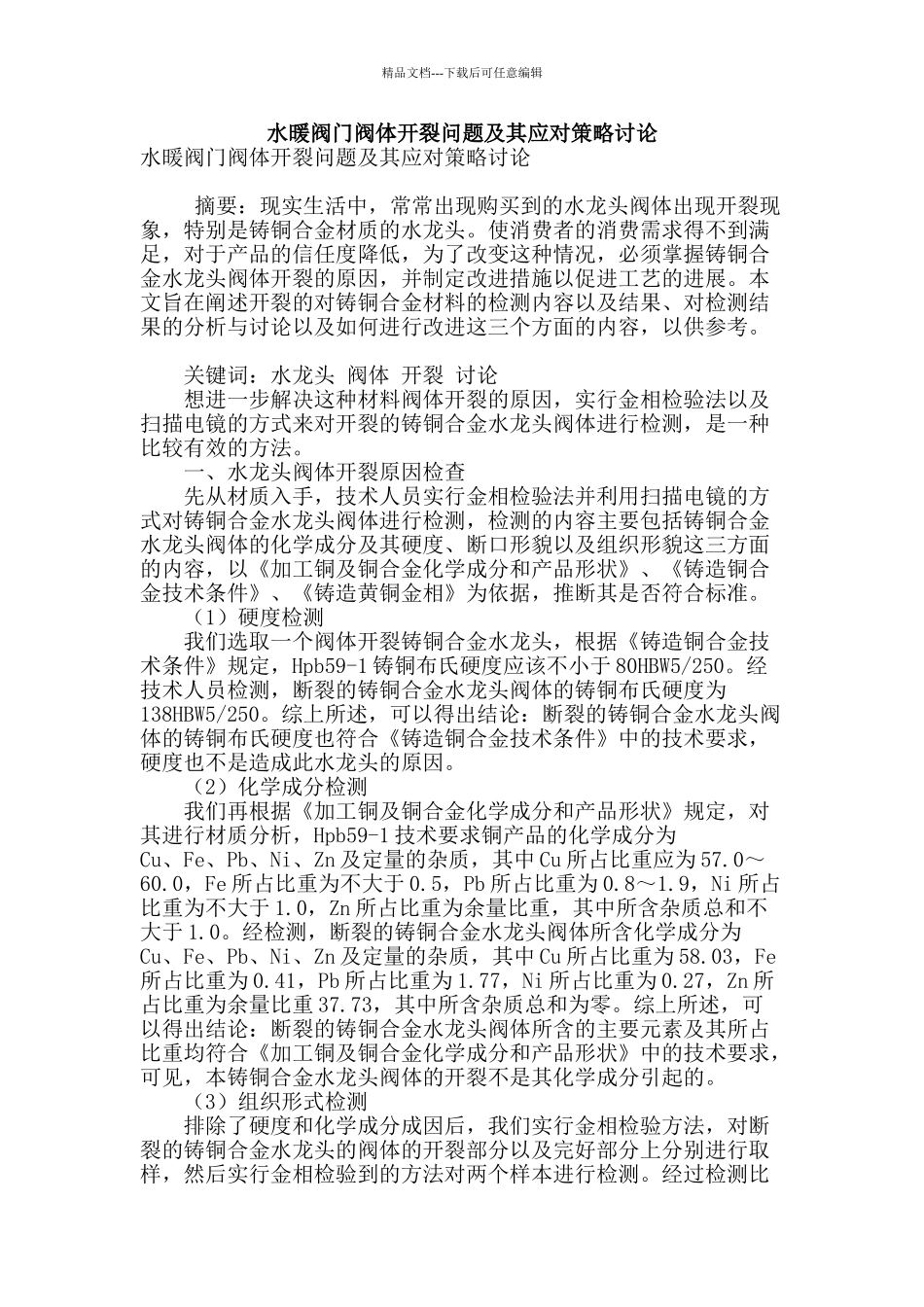

精品文档---下载后可任意编辑水暖阀门阀体开裂问题及其应对策略讨论水暖阀门阀体开裂问题及其应对策略讨论 摘要：现实生活中，常常出现购买到的水龙头阀体出现开裂现象，特别是铸铜合金材质的水龙头。使消费者的消费需求得不到满足，对于产品的信任度降低，为了改变这种情况，必须掌握铸铜合金水龙头阀体开裂的原因，并制定改进措施以促进工艺的进展。本文旨在阐述开裂的对铸铜合金材料的检测内容以及结果、对检测结果的分析与讨论以及如何进行改进这三个方面的内容，以供参考。 关键词：水龙头 阀体 开裂 讨论 想进一步解决这种材料阀体开裂的原因，实行金相检验法以及扫描电镜的方式来对开裂的铸铜合金水龙头阀体进行检测，是一种比较有效的方法。 一、水龙头阀体开裂原因检查 先从材质入手，技术人员实行金相检验法并利用扫描电镜的方式对铸铜合金水龙头阀体进行检测，检测的内容主要包括铸铜合金水龙头阀体的化学成分及其硬度、断口形貌以及组织形貌这三方面的内容，以《加工铜及铜合金化学成分和产品形状》、《铸造铜合金技术条件》、《铸造黄铜金相》为依据，推断其是否符合标准。 （1）硬度检测 我们选取一个阀体开裂铸铜合金水龙头，根据《铸造铜合金技术条件》规定，Hpb59-1 铸铜布氏硬度应该不小于 80HBW5/250。经技术人员检测，断裂的铸铜合金水龙头阀体的铸铜布氏硬度为138HBW5/250。综上所述，可以得出结论：断裂的铸铜合金水龙头阀体的铸铜布氏硬度也符合《铸造铜合金技术条件》中的技术要求，硬度也不是造成此水龙头的原因。 （2）化学成分检测 我们再根据《加工铜及铜合金化学成分和产品形状》规定，对其进行材质分析，Hpb59-1 技术要求铜产品的化学成分为Cu、Fe、Pb、Ni、Zn 及定量的杂质，其中 Cu 所占比重应为 57.0～60.0，Fe 所占比重为不大于 0.5，Pb 所占比重为 0.8～1.9，Ni 所占比重为不大于 1.0，Zn 所占比重为余量比重，其中所含杂质总和不大于 1.0。经检测，断裂的铸铜合金水龙头阀体所含化学成分为Cu、Fe、Pb、Ni、Zn 及定量的杂质，其中 Cu 所占比重为 58.03，Fe所占比重为 0.41，Pb 所占比重为 1.77，Ni 所占比重为 0.27，Zn 所占比重为余量比重 37.73，其中所含杂质总和为零。综上所述，可以得出结论：断裂的铸铜合金水龙头阀体所含的主要元素及其所占比重均符合《加工铜及铜合金化学成分和产品形状》中的技术要求，可见，本铸铜合金水龙头阀体的开裂不是其化学成分引起的。...
