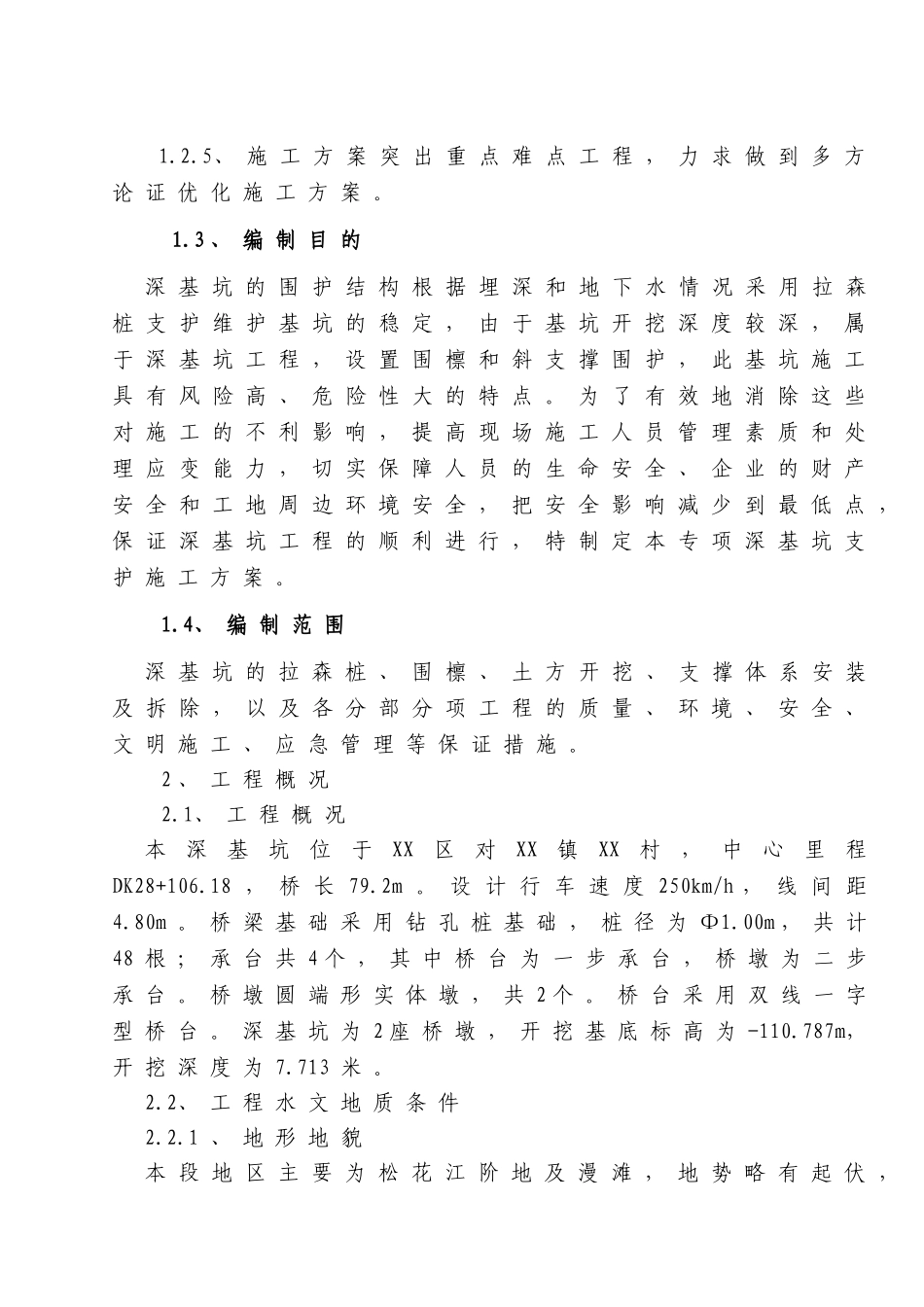

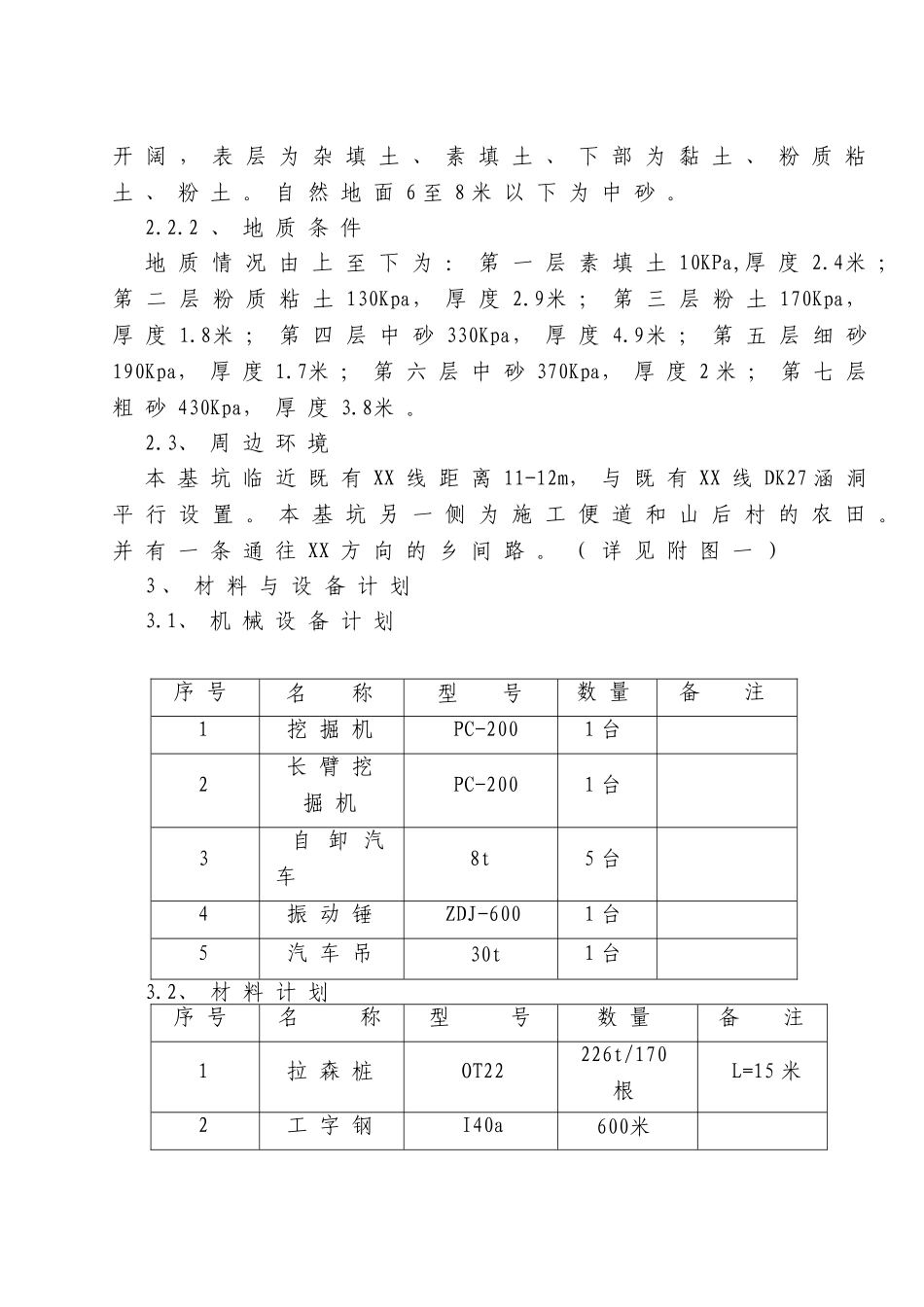

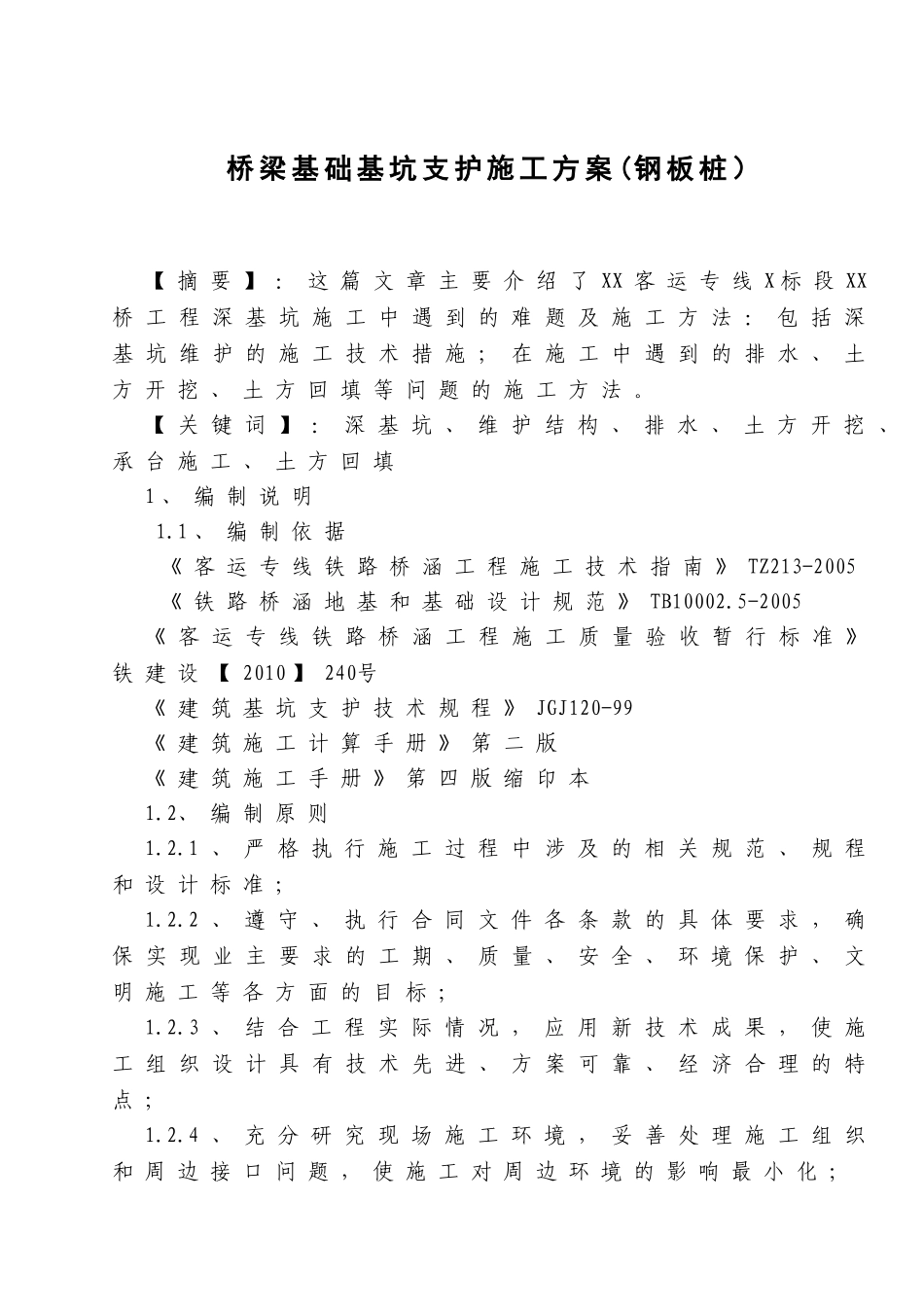

桥梁基础基坑支护施工方案(钢板桩）【摘要】：这篇文章主要介绍了XX客运专线X标段XX桥工程深基坑施工中遇到的难题及施工方法：包括深基坑维护的施工技术措施；在施工中遇到的排水、土方开挖、土方回填等问题的施工方法。【关键词】：深基坑、维护结构、排水、土方开挖、承台施工、土方回填1、编制说明1.1、编制依据《客运专线铁路桥涵工程施工技术指南》TZ213-2005《铁路桥涵地基和基础设计规范》TB10002.5-2005《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设【2010】240号《建筑基坑支护技术规程》JGJ120-99《建筑施工计算手册》第二版《建筑施工手册》第四版缩印本1.2、编制原则1.2.1、严格执行施工过程中涉及的相关规范、规程和设计标准；1.2.2、遵守、执行合同文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工等各方面的目标；1.2.3、结合工程实际情况，应用新技术成果，使施工组织设计具有技术先进、方案可靠、经济合理的特点；1.2.4、充分研究现场施工环境，妥善处理施工组织和周边接口问题，使施工对周边环境的影响最小化；1.2.5、施工方案突出重点难点工程，力求做到多方论证优化施工方案。1.3、编制目的深基坑的围护结构根据埋深和地下水情况采用拉森桩支护维护基坑的稳定，由于基坑开挖深度较深，属于深基坑工程，设置围檩和斜支撑围护，此基坑施工具有风险高、危险性大的特点。为了有效地消除这些对施工的不利影响，提高现场施工人员管理素质和处理应变能力，切实保障人员的生命安全、企业的财产安全和工地周边环境安全，把安全影响减少到最低点，保证深基坑工程的顺利进行，特制定本专项深基坑支护施工方案。1.4、编制范围深基坑的拉森桩、围檩、土方开挖、支撑体系安装及拆除，以及各分部分项工程的质量、环境、安全、文明施工、应急管理等保证措施。2、工程概况2.1、工程概况本深基坑位于XX区对XX镇XX村，中心里程DK28+106.18，桥长79.2m。设计行车速度250km/h，线间距4.80m。桥梁基础采用钻孔桩基础，桩径为Φ1.00m，共计48根；承台共4个，其中桥台为一步承台，桥墩为二步承台。桥墩圆端形实体墩，共2个。桥台采用双线一字型桥台。深基坑为2座桥墩，开挖基底标高为-110.787m，开挖深度为7.713米。2.2、工程水文地质条件2.2.1、地形地貌本段地区主要为松花江阶地及漫滩，地势略有起伏，开阔，表层为杂填土、素填土、下部为黏土、粉质粘土、粉土。自然地面6至8米以下为中砂。2.2.2、地质条件地质情况由上至下为：第一层素填土10KPa,厚度2.4米；第二层粉质粘土130Kpa，厚度2.9米；第三层粉土170Kpa，厚度1.8米；第四层中砂330Kpa，厚度4.9米；第五层细砂190Kpa，厚度1.7米；第六层中砂370Kpa，厚度2米；第七层粗砂430Kpa，厚度3.8米。2.3、周边环境本基坑临近既有XX线距离11-12m，与既有XX线DK27涵洞平行设置。本基坑另一侧为施工便道和山后村的农田。并有一条通往XX方向的乡间路。（详见附图一）3、材料与设备计划3.1、机械设备计划序号名称型号数量备注1挖掘机PC-2001台2长臂挖掘机PC-2001台3自卸汽车8t5台4振动锤ZDJ-6001台5汽车吊30t1台3.2、材料计划序号名称型号数量备注1拉森桩OT22226t/170根L=15米2工字钢I40a600米3圆钢管φ425160米4钢板δ=12mm6平方米4、施工方案4.1、施工工艺：场地平整→拉森桩围护→土方开挖（围檩和斜支撑同步施工）→设置排水沟和清淤→碎石和混凝土垫层施工→承台施工→墩台施工→基坑回填（围檩和斜支撑同步拆除）→拉森桩拔除4.2、场地平整：4.2.1、根据施工方案测量出基坑挖土的范围，基坑宽度根据一步承台外边每侧外扩3米，采用白灰线洒出挖土的范围。4.2.2、采用挖掘机对白灰线内的施工场地进行平整，按既有自然地面标高下挖至118.5m处，然后对整个场地地面平整。4.2.3、修筑机械设备入场施工道路，进场道路由施工便道进入现场，做好打桩机进场通道整修和地下大块石清理工作。4.3、排水施工措施4.3.1、根据本工程的位置特点和地下水埋藏情况，新建XX客专XX桥临近既有线较近，并且此地区为平原，排水困难，无排水去向。并且地下水埋藏较浅且较丰富。无法采用井点降水，只有采用止水钢板桩来控...
