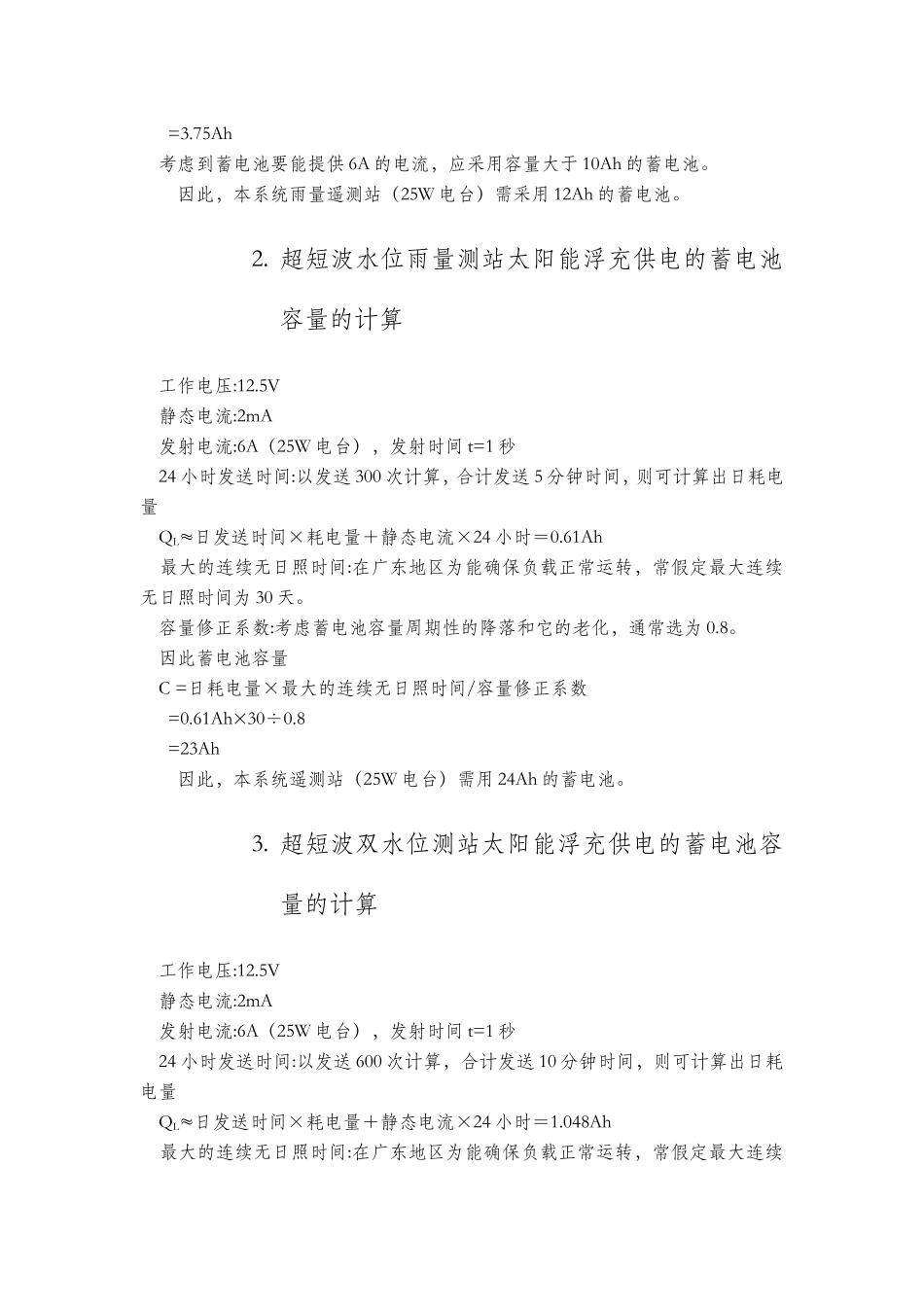

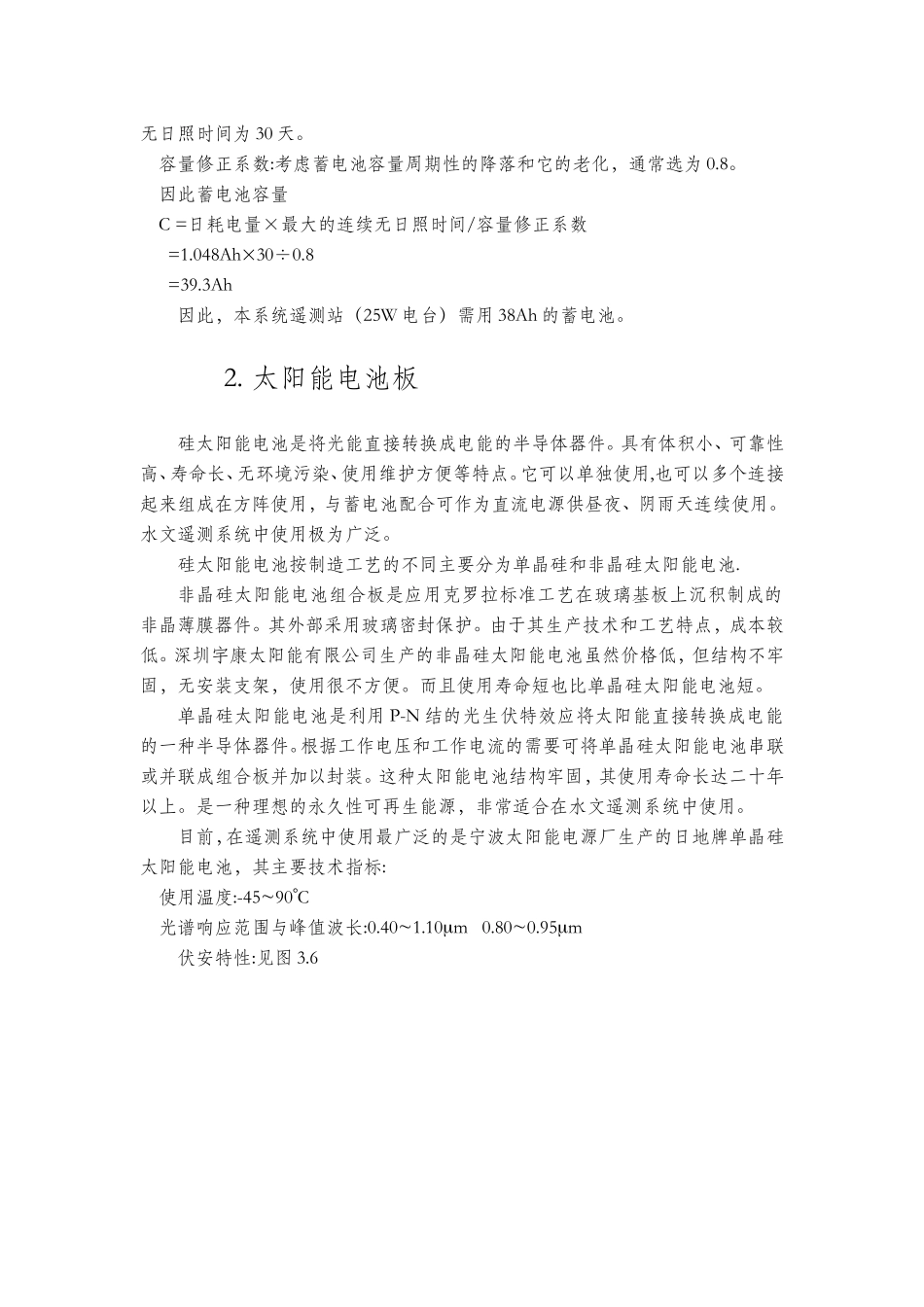

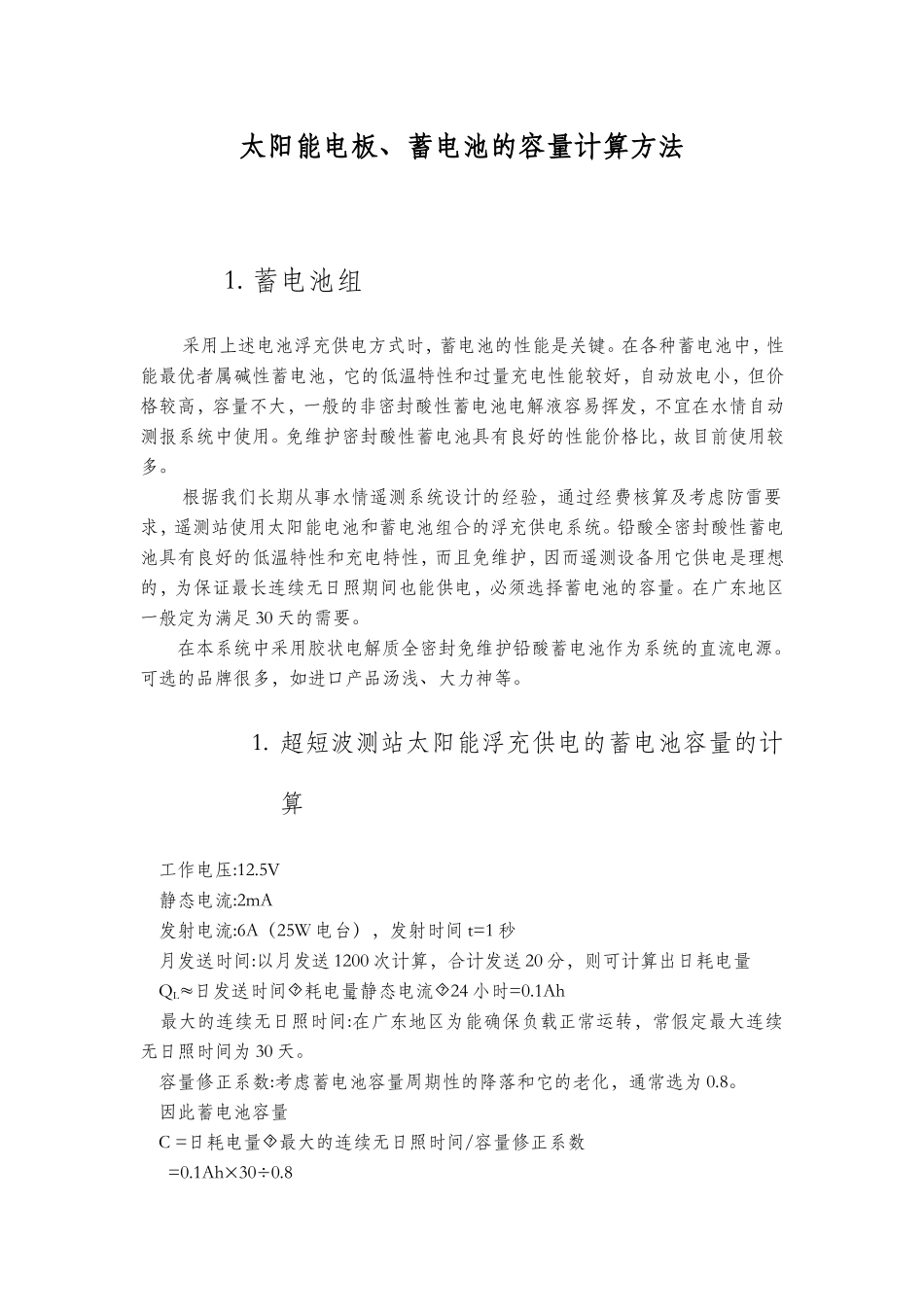

太阳能电板、蓄电池的容量计算方法_第1页
1/6
太阳能电板、蓄电池的容量计算方法_第2页
2/6
太阳能电板、蓄电池的容量计算方法_第3页
3/6
太阳能电板、蓄电池的容量计算方法1.蓄电池组采用上述电池浮充供电方式时,蓄电池的性能是关键。在各种蓄电池中,性能最优者属碱性蓄电池,它的低温特性和过量充电性能较好,自动放电小,但价格较高,容量不大,一般的非密封酸性蓄电池电解液容易挥发,不宜在水情自动测报系统中使用。免维护密封酸性蓄电池具有良好的性能价格比,故目前使用较多。根据我们长期从事水情遥测系统设计的经验,通过经费核算及考虑防雷要求,遥测站使用太阳能电池和蓄电池组合的浮充供电系统。铅酸全密封酸性蓄电池具有良好的低温特性和充电特性,而且免维护,因而遥测设备用它供电是理想的,为保证最长连续无日照期间也能供电,必须选择蓄电池的容量。在广东地区一般定为满足30天的需要。在本系统中采用胶状电解质全密封免维护铅酸蓄电池作为系统的直流电源。可选的品牌很多,如进口产品汤浅、大力神等。1.超短波测站太阳能浮充供电的蓄电池容量的计算工作电压:12.5V静态电流:2mA发射电流:6A(25W电台),发射时间t=1秒月发送时间:以月发送1200次计算,合计发送20分,则可计算出日耗电量QL日发送时间耗电量静态电流24小时=0.1Ah最大的连续无日照时间:在广东地区为能确保负载正常运转,常假定最大连续无日照时间为30天。容量修正系数:考虑蓄电池容量周期性的降落和它的老化,通常选为0.8。因此蓄电池容量C=日耗电量最大的连续无日照时间/容量修正系数=0.1Ah300.8=3.75Ah考虑到蓄电池要能提供6A的电流,应采用容量大于10Ah的蓄电池。因此,本系统雨量遥测站(25W电台)需采用12Ah的蓄电池。2.超短波水位雨量测站太阳能浮充供电的蓄电池容量的计算工作电压:12.5V静态电流:2mA发射电流:6A(25W电台),发射时间t=1秒24小时发送时间:以发送300次计算,合计发送5分钟时间,则可计算出日耗电量QL日发送时间×耗电量+静态电流×24小时=0.61Ah最大的连续无日照时间:在广东地区为能确保负载正常运转,常假定最大连续无日照时间为30天。容量修正系数:考虑蓄电池容量周期性的降落和它的老化,通常选为0.8。因此蓄电池容量C=日耗电量×最大的连续无日照时间/容量修正系数=0.61Ah30÷0.8=23Ah因此,本系统遥测站(25W电台)需用24Ah的蓄电池。3.超短波双水位测站太阳能浮充供电的蓄电池容量的计算工作电压:12.5V静态电流:2mA发射电流:6A(25W电台),发射时间t=1秒24小时发送时间:以发送600次计算,合计发送10分钟时间,则可计算出日耗电量QL日发送时间×耗电量+静态电流×24小时=1.048Ah最大的连续无日照时间:在广东地区为能确保负载正常运转,常假定最大连续无日照时间为30天。容量修正系数:考虑蓄电池容量周期性的降落和它的老化,通常选为0.8。因此蓄电池容量C=日耗电量×最大的连续无日照时间/容量修正系数=1.048Ah30÷0.8=39.3Ah因此,本系统遥测站(25W电台)需用38Ah的蓄电池。2.太阳能电池板硅太阳能电池是将光能直接转换成电能的半导体器件。具有体积小、可靠性高、寿命长、无环境污染、使用维护方便等特点。它可以单独使用,也可以多个连接起来组成在方阵使用,与蓄电池配合可作为直流电源供昼夜、阴雨天连续使用。水文遥测系统中使用极为广泛。硅太阳能电池按制造工艺的不同主要分为单晶硅和非晶硅太阳能电池.非晶硅太阳能电池组合板是应用克罗拉标准工艺在玻璃基板上沉积制成的非晶薄膜器件。其外部采用玻璃密封保护。由于其生产技术和工艺特点,成本较低。深圳宇康太阳能有限公司生产的非晶硅太阳能电池虽然价格低,但结构不牢固,无安装支架,使用很不方便。而且使用寿命短也比单晶硅太阳能电池短。单晶硅太阳能电池是利用P-N结的光生伏特效应将太阳能直接转换成电能的一种半导体器件。根据工作电压和工作电流的需要可将单晶硅太阳能电池串联或并联成组合板并加以封装。这种太阳能电池结构牢固,其使用寿命长达二十年以上。是一种理想的永久性可再生能源,非常适合在水文遥测系统中使用。目前,在遥测系统中使用最广泛的是宁波太阳能电源厂生产的日地牌单晶硅太阳能电池,其主要技术指标:使用温度:-4590C光谱响应范围与峰值波长:0.401.10m0.800.95m伏安特性:见...
