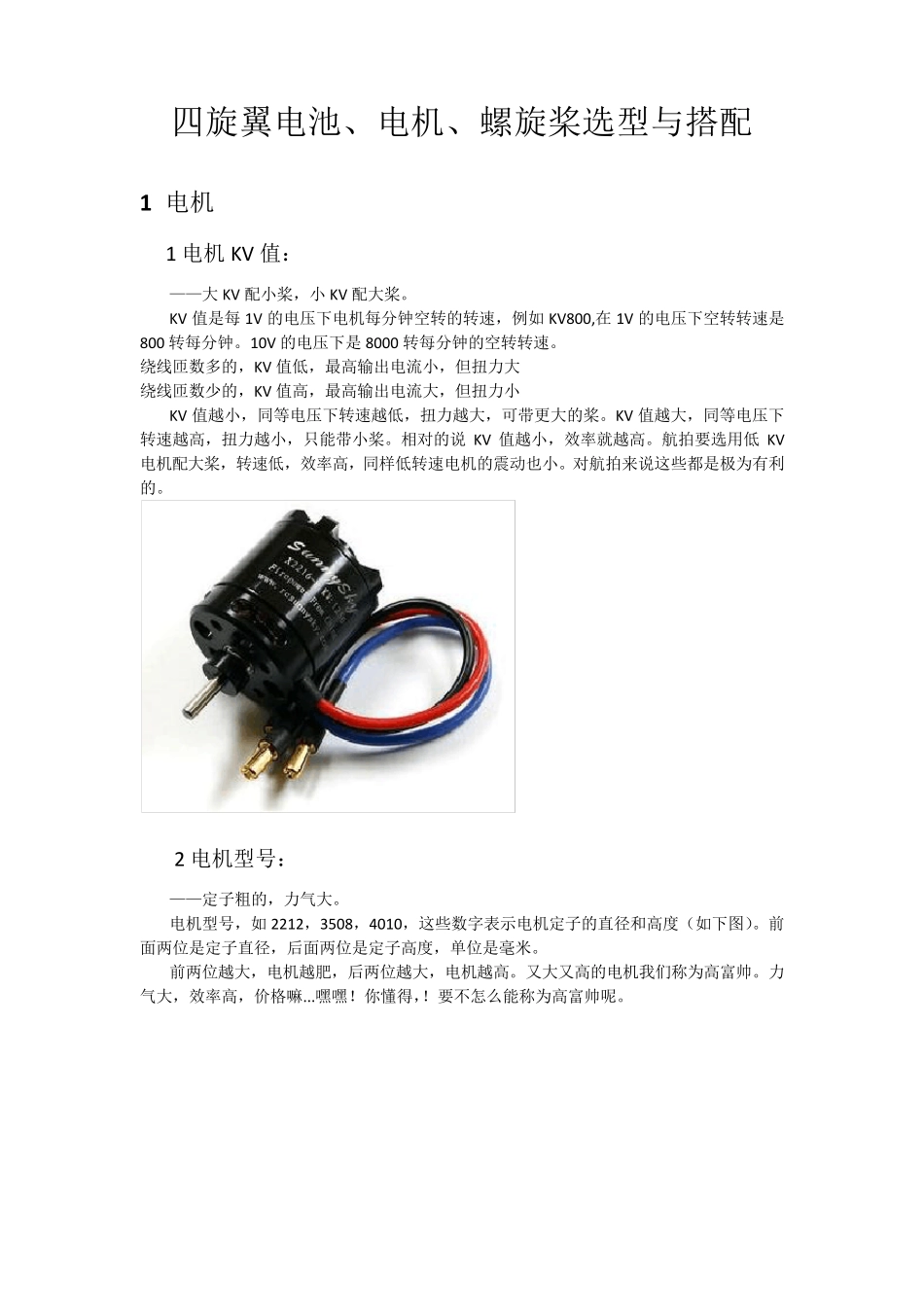

四旋翼电池、电机、螺旋桨选型与搭配 1 电机 1 电机KV 值: ——大 KV 配小桨,小 KV 配大桨。 KV 值是每 1V 的电压下电机每分钟空转的转速,例如 KV800,在 1V 的电压下空转转速是800 转每分钟。10V 的电压下是 8000 转每分钟的空转转速。 绕线匝数多的,KV 值低,最高输出电流小,但扭力大 绕线匝数少的,KV 值高,最高输出电流大,但扭力小 KV 值越小,同等电压下转速越低,扭力越大,可带更大的桨。KV 值越大,同等电压下转速越高,扭力越小,只能带小桨。相对的说 KV 值越小,效率就越高。航拍要选用低 KV电机配大桨,转速低,效率高,同样低转速电机的震动也小。对航拍来说这些都是极为有利的。 2 电机型号: ——定子粗的,力气大。 电机型号,如 2212,3508,4010,这些数字表示电机定子的直径和高度(如下图)。前面两位是定子直径,后面两位是定子高度,单位是毫米。 前两位越大,电机越肥,后两位越大,电机越高。又大又高的电机我们称为高富帅。力气大,效率高,价格嘛...嘿嘿!你懂得,!要不怎么能称为高富帅呢。 3 电机效率: —— 3~5A,效率高 效率的标注方式是:g/W(克/每瓦)电机的功率和拉力并不是成正比的,也就是说 50W的时候 450g 拉力,100W 的时候就不是 900g 了,可能只有 700g。具体效率要看电机的效率表。大多数的电机在 3A~5A 的电流下效率是最高的。 一般正常飞行时,效率保持在合理的范围内,能够很好的保证续航能力。 以朗宇 X3508S-700KV 电机(下图)为例讲解,配 APC1147 桨,4S 电池,5A 电流时,效率8.1g/W,产生推力为 600g,如果为 4 轴飞行器,共产生 2.4 公斤推力。对于 4S 5000mAh电池,考虑各种影响因素,性能减半,续航时间也应该在 30 分钟以上吧。(没试过,理论推断!) 此时,电机工作刚好工作在最大推力(1500g)的 2/5 处,飞行性能较优。 4 经验一:整机重量,应该小于电机最大动力的2/5。 很多入门玩航拍的都会选择 2212 电机,为啥呢?大多新手教程都拿 2212 电机说话。 对于入门玩家来说 2212 电机确实可以。但对于航拍来说,2212 明显不够。四轴超过 1.5公斤的重量这电机就歇菜了。而大多入门航拍都是 1.5~2KG 的机子。 可能有人说某品牌的2212 电机最大拉力830 克,最大不是有 3320 克拉力吗?怎么会带不动呢?这就要扯到四轴飞行方面了,四轴的升力除了把自身抬起来之外还要用一部分力来前进...
