四段式分件供送螺杆设计

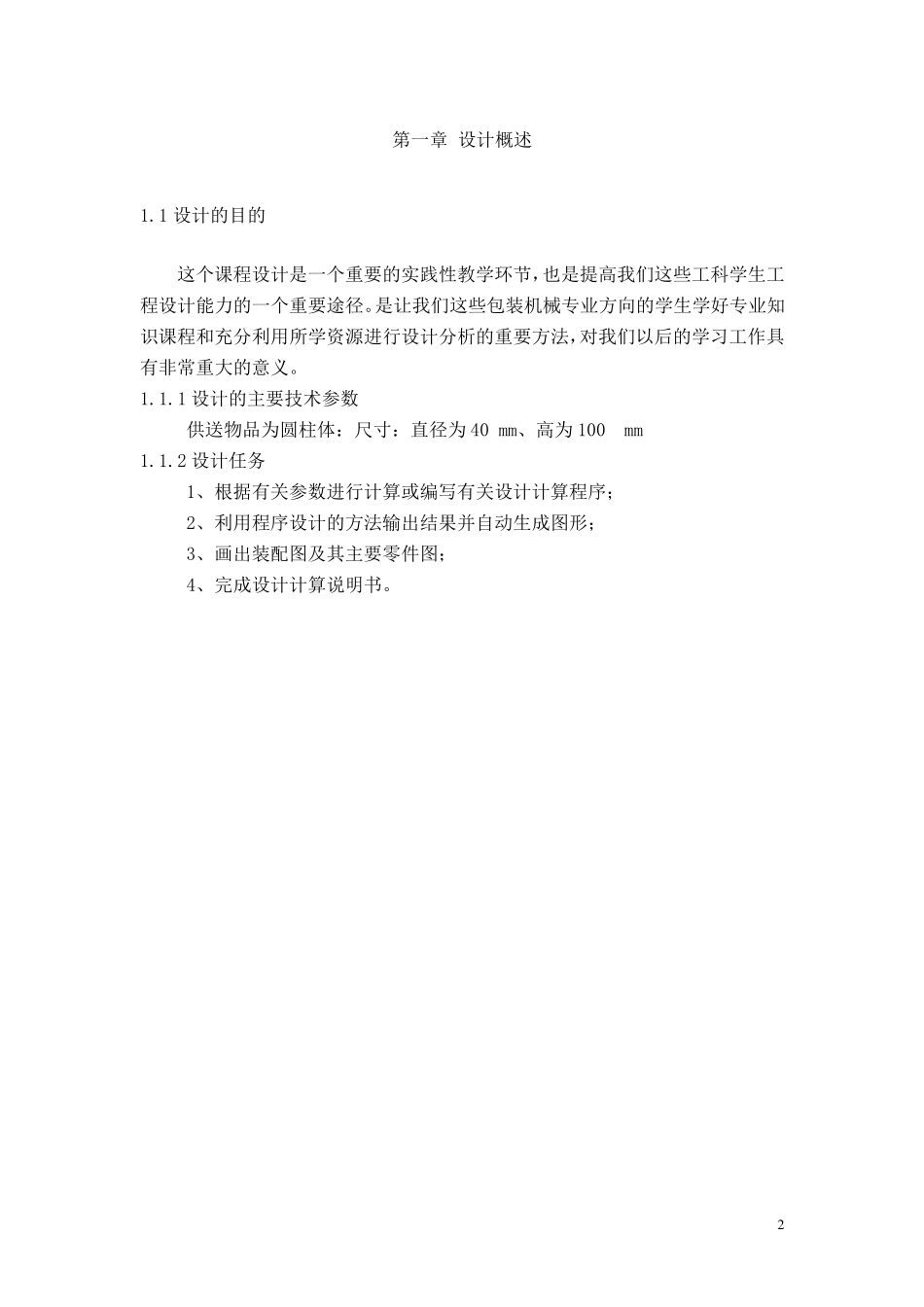

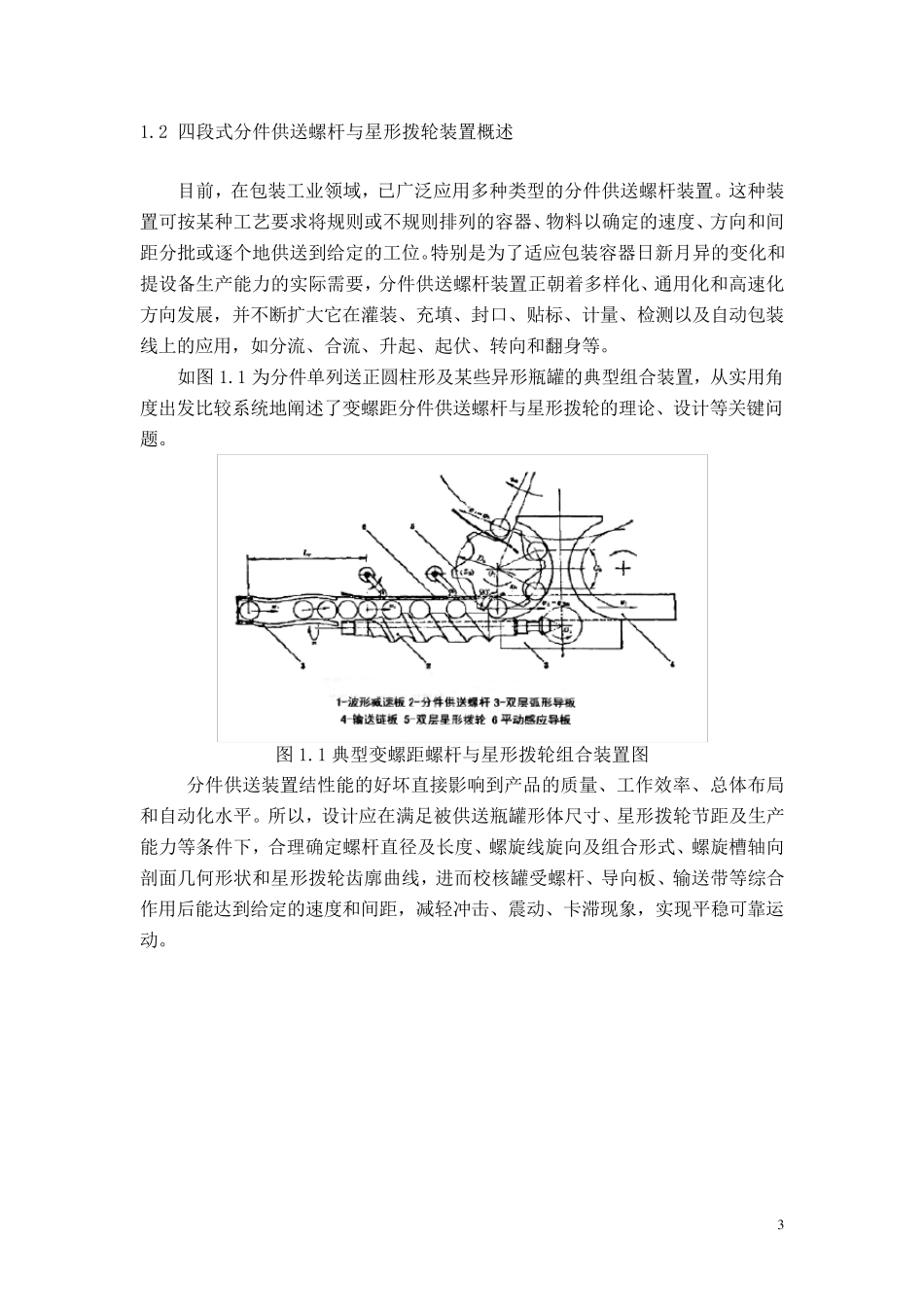

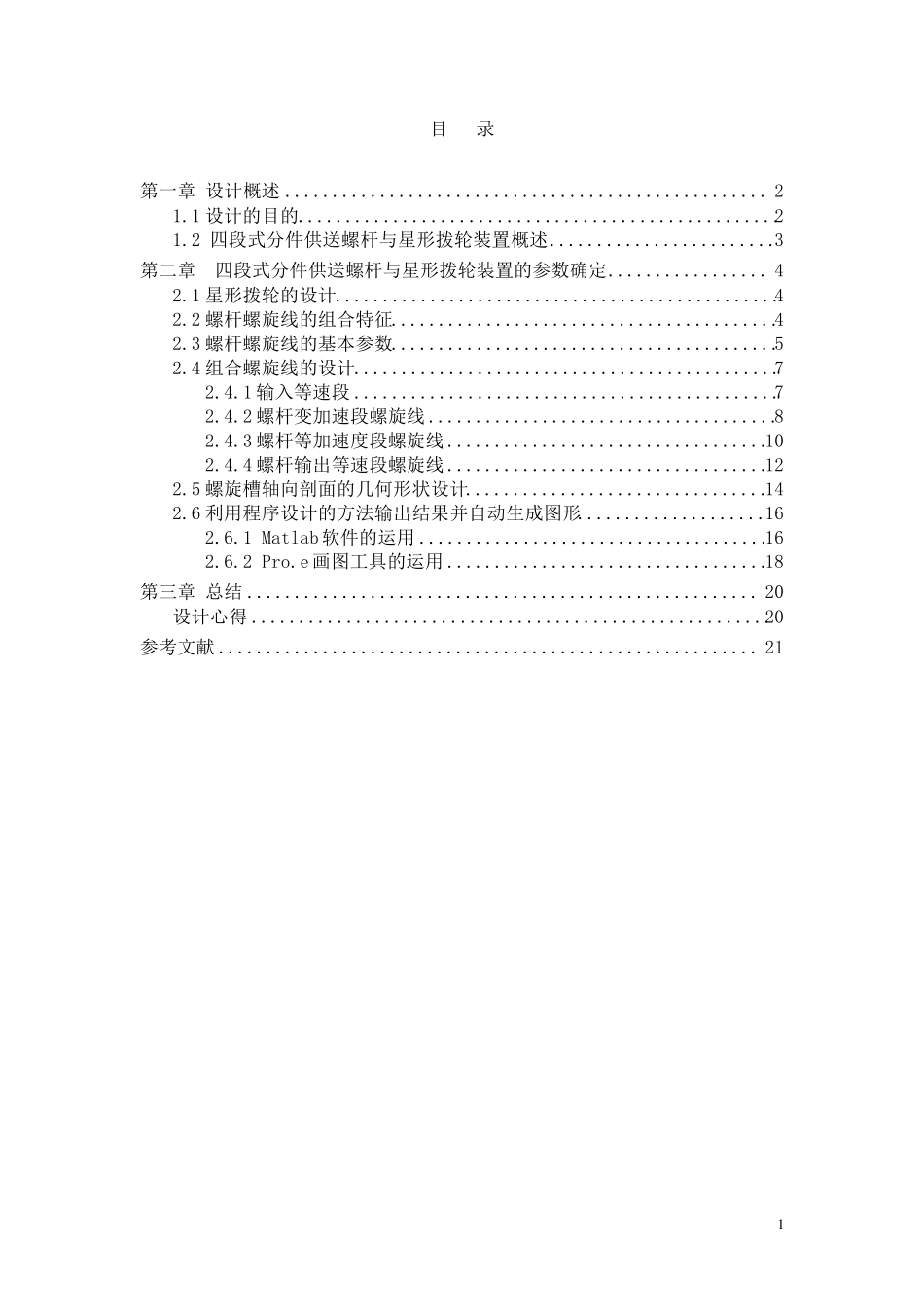

1 目 录 第一章 设计概述 ................................................... 2 1.1 设计的目的................................................... 2 1.2 四段式分件供送螺杆与星形拨轮装置概述 ........................ 3 第二章 四段式分件供送螺杆与星形拨轮装置的参数确定 ................. 4 2.1 星形拨轮的设计............................................... 4 2.2 螺杆螺旋线的组合特征......................................... 4 2.3 螺杆螺旋线的基本参数......................................... 5 2.4 组合螺旋线的设计............................................. 7 2.4.1 输入等速段 ............................................. 7 2.4.2 螺杆变加速段螺旋线 ..................................... 8 2.4.3 螺杆等加速度段螺旋线 .................................. 10 2.4.4 螺杆输出等速段螺旋线 .................................. 12 2.5 螺旋槽轴向剖面的几何形状设计................................ 14 2.6 利用程序设计的方法输出结果并自动生成图形.................... 16 2.6.1 Matlab软件的运用 ..................................... 16 2.6.2 Pro.e 画图工具的运用 .................................. 18 第三章 总结 ...................................................... 20 设计心得 ....................................................... 20 参考文献 ......................................................... 21 2 第一章 设计概述 1.1 设计的目的 这个课程设计是一个重要的实践性教学环节，也是提高我们这些工科学生工程设计能力的一个重要途径。是让我们这些包装机械专业方向的学生学好专业知识课程和充分利用所学资源进行设计分析的重要方法，对我们以后的学习工作具有非常重大的意义。 1.1.1 设计的主要技术参数 供送物品为圆柱体：尺寸：直径为40 mm、高为100 mm 1.1.2 设计任务 1、根据有关参数进行计算或编写有关设计计算程序； 2、利用程序设计的方法输出结果并自动生成图形； 3、画出装配图及其主要零件图； 4、完成设计计算说明书。 3 1.2 四段式分件供送螺杆与星形拨轮装置概述 目前，在包装工业领域，已广泛应用多种类型的分件供送螺杆装置。这种装置可按某种工艺...
