四氟滑板橡胶支座技术要求VIP专享

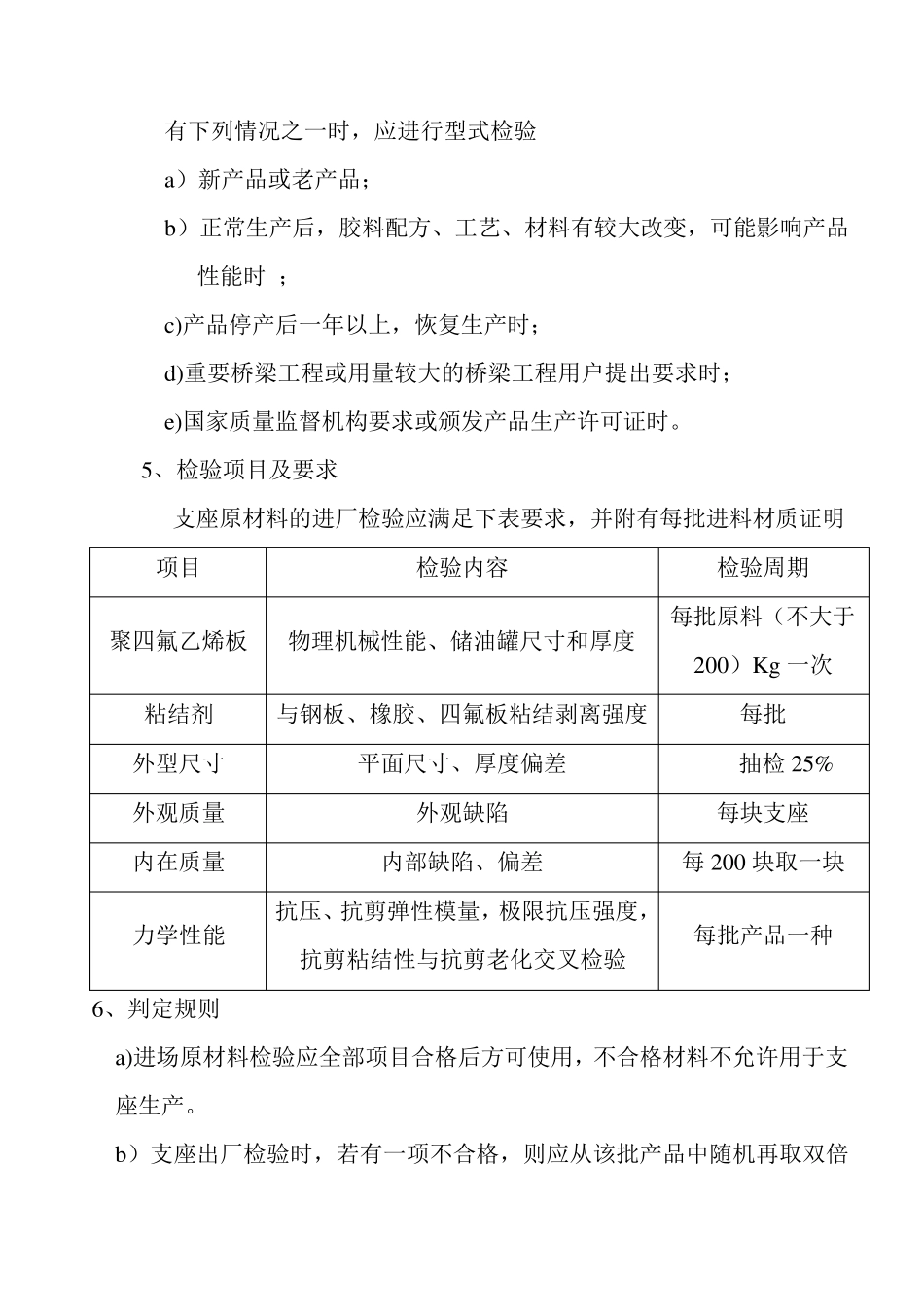

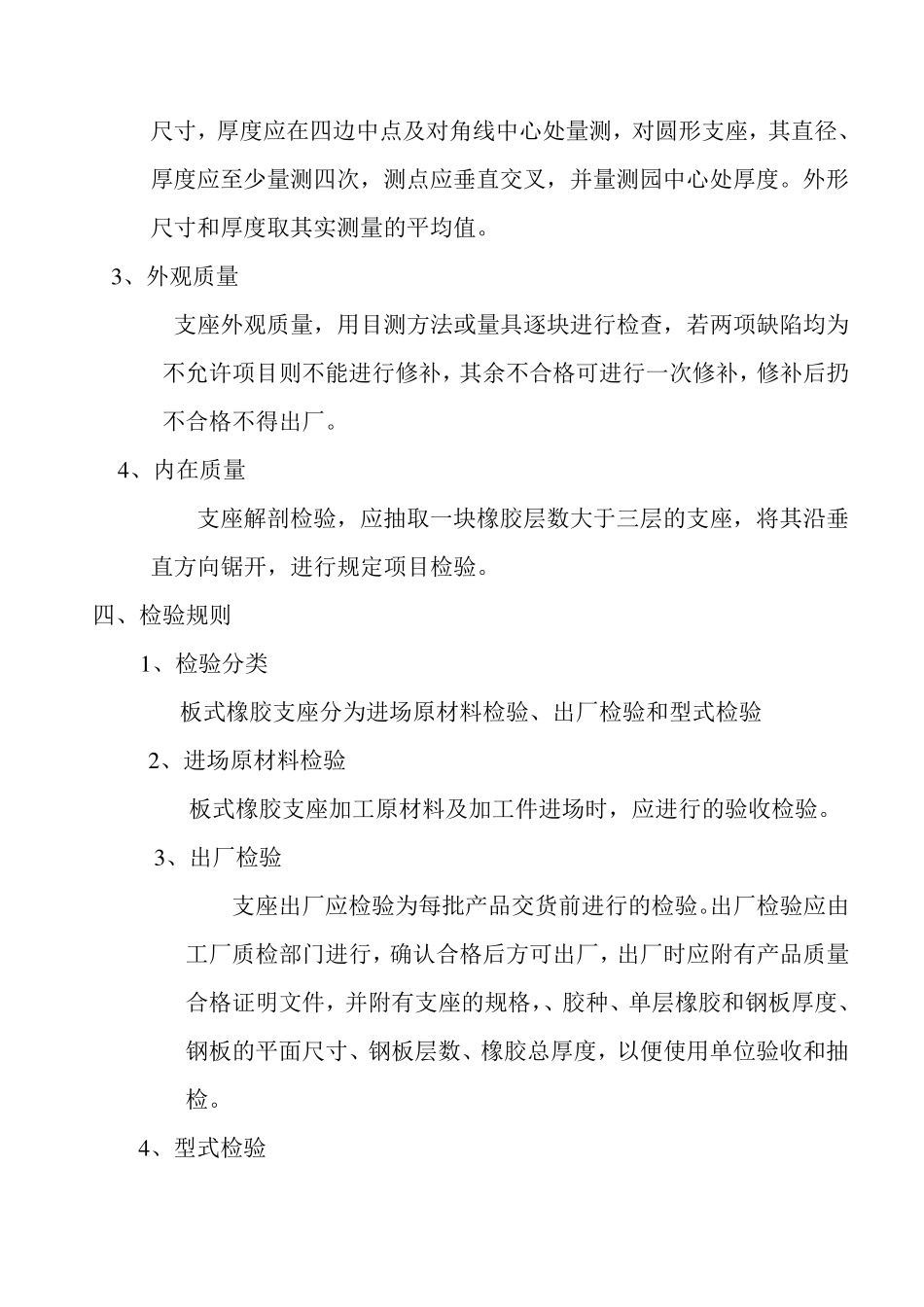

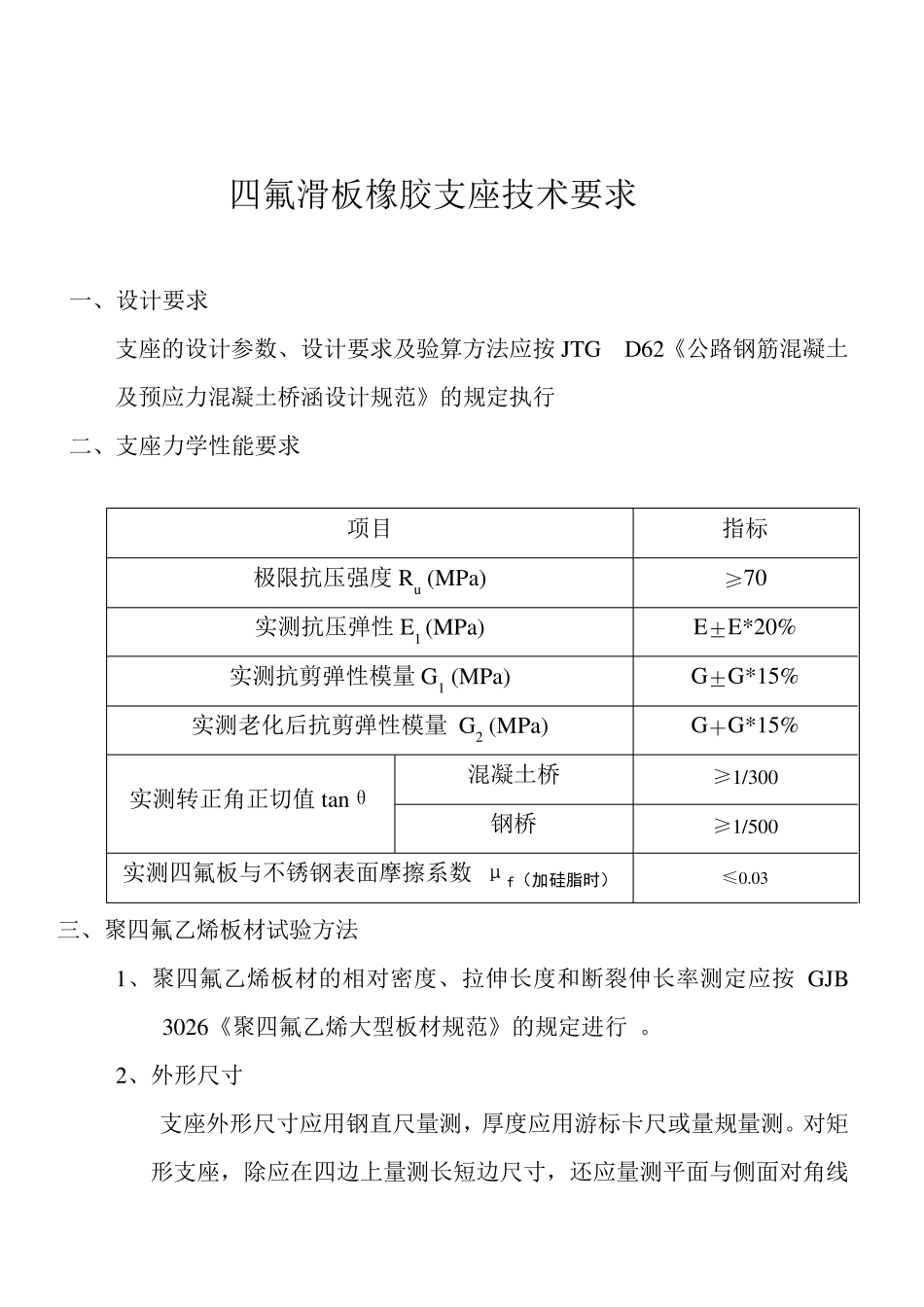

四氟滑板橡胶支座技术要求 一、设计要求 支座的设计参数、设计要求及验算方法应按JTG D62《公路钢筋混凝土及预应力混凝土桥涵设计规范》的规定执行 二、支座力学性能要求 三、聚四氟乙烯板材试验方法 1、聚四氟乙烯板材的相对密度、拉伸长度和断裂伸长率测定应按GJB 3026《聚四氟乙烯大型板材规范》的规定进行 。 2、外形尺寸 支座外形尺寸应用钢直尺量测，厚度应用游标卡尺或量规量测。对矩形支座，除应在四边上量测长短边尺寸，还应量测平面与侧面对角线项目 指标 极限抗压强度Ru (MPa) ≥70 实测抗压弹性E1 (MPa) E±E*20% 实测抗剪弹性模量G1 (MPa) G±G*15% 实测老化后抗剪弹性模量 G2 (MPa) G＋G*15% 实测转正角正切值 tanθ 混凝土桥 ≥1/300 钢桥 ≥1/500 实测四氟板与不锈钢表面摩擦系数 μf（加硅脂时） ≤0.03 尺寸，厚度应在四边中点及对角线中心处量测，对圆形支座，其直径、厚度应至少量测四次，测点应垂直交叉，并量测园中心处厚度。外形尺寸和厚度取其实测量的平均值。 3 、外观质量 支座外观质量，用目测方法或量具逐块进行检查，若两项缺陷均为不允许项目则不能进行修补，其余不合格可进行一次修补，修补后扔不合格不得出厂。 4 、内在质量 支座解剖检验，应抽取一块橡胶层数大于三层的支座，将其沿垂直方向锯开，进行规定项目检验。 四、检验规则 1 、检验分类 板式橡胶支座分为进场原材料检验、出厂检验和型式检验 2 、进场原材料检验 板式橡胶支座加工原材料及加工件进场时，应进行的验收检验。 3 、出厂检验 支座出厂应检验为每批产品交货前进行的检验。出厂检验应由工厂质检部门进行，确认合格后方可出厂，出厂时应附有产品质量合格证明文件，并附有支座的规格，、胶种、单层橡胶和钢板厚度、钢板的平面尺寸、钢板层数、橡胶总厚度，以便使用单位验收和抽检。 4 、型式检验 有下列情况之一时，应进行型式检验 a）新产品或老产品； b）正常生产后，胶料配方、工艺、材料有较大改变，可能影响产品性能时 ； c)产品停产后一年以上，恢复生产时； d)重要桥梁工程或用量较大的桥梁工程用户提出要求时； e)国家质量监督机构要求或颁发产品生产许可证时。 5、检验项目及要求 支座原材料的进厂检验应满足下表要求，并附有每批进料材质证明 项目 检验内容 检验周期 聚四氟乙烯板 物理机械性能、储油罐尺寸和厚度 每批原料（不大于200）Kg 一次 粘结剂 与钢板...
