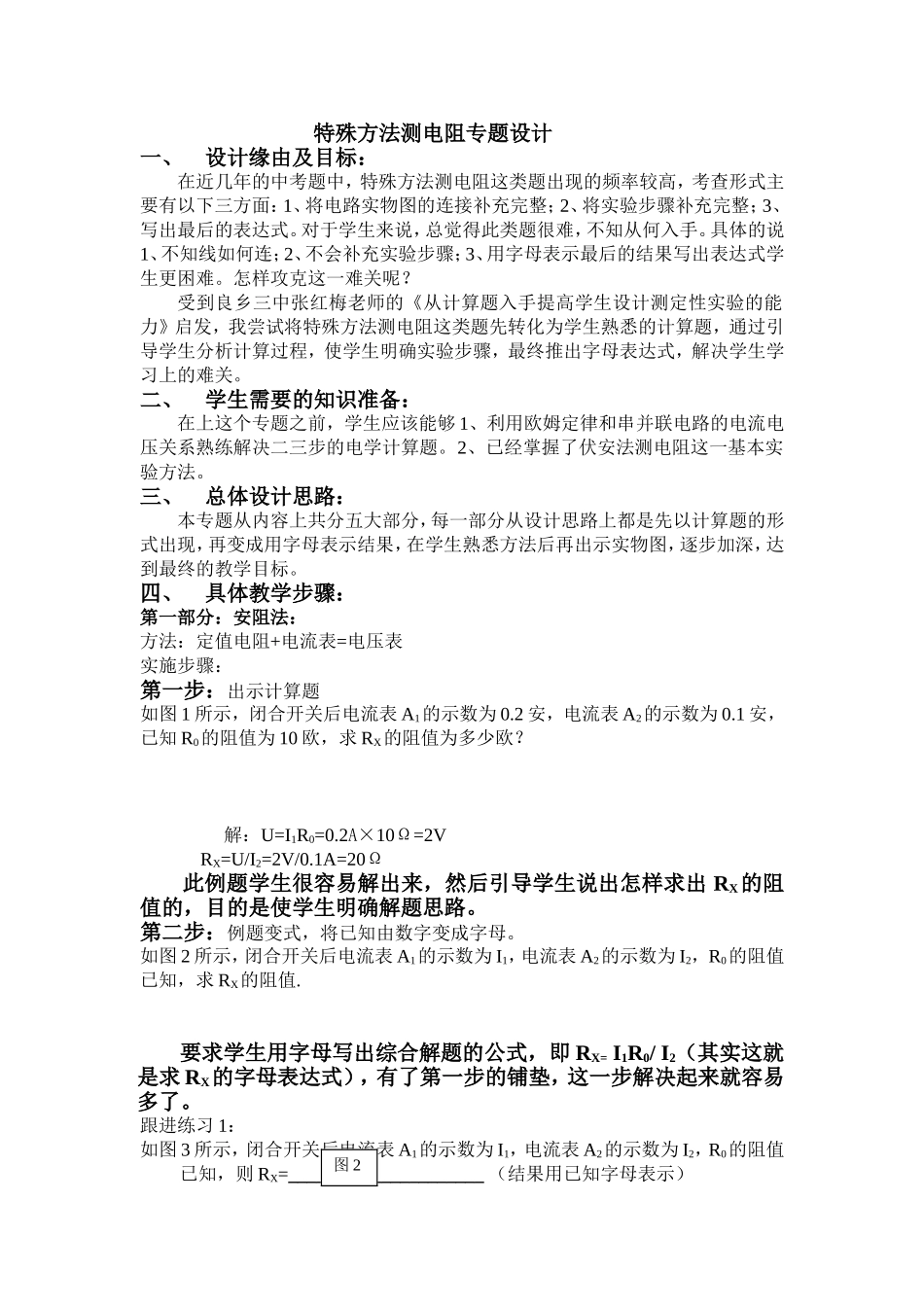

特殊方法测电阻专题设计一、设计缘由及目标：在近几年的中考题中，特殊方法测电阻这类题出现的频率较高，考查形式主要有以下三方面：1、将电路实物图的连接补充完整；2、将实验步骤补充完整；3、写出最后的表达式。对于学生来说，总觉得此类题很难，不知从何入手。具体的说1、不知线如何连；2、不会补充实验步骤；3、用字母表示最后的结果写出表达式学生更困难。怎样攻克这一难关呢？受到良乡三中张红梅老师的《从计算题入手提高学生设计测定性实验的能力》启发，我尝试将特殊方法测电阻这类题先转化为学生熟悉的计算题，通过引导学生分析计算过程，使学生明确实验步骤，最终推出字母表达式，解决学生学习上的难关。二、学生需要的知识准备：在上这个专题之前，学生应该能够1、利用欧姆定律和串并联电路的电流电压关系熟练解决二三步的电学计算题。2、已经掌握了伏安法测电阻这一基本实验方法。三、总体设计思路：本专题从内容上共分五大部分，每一部分从设计思路上都是先以计算题的形式出现，再变成用字母表示结果，在学生熟悉方法后再出示实物图，逐步加深，达到最终的教学目标。四、具体教学步骤：第一部分：安阻法：方法：定值电阻+电流表=电压表实施步骤：第一步：出示计算题如图1所示，闭合开关后电流表A1的示数为0.2安，电流表A2的示数为0.1安，已知R0的阻值为10欧，求RX的阻值为多少欧？解：U=I1R0=0.2A×10Ω=2VRX=U/I2=2V/0.1A=20Ω此例题学生很容易解出来，然后引导学生说出怎样求出RX的阻值的，目的是使学生明确解题思路。第二步：例题变式，将已知由数字变成字母。如图2所示，闭合开关后电流表A1的示数为I1，电流表A2的示数为I2，R0的阻值已知，求RX的阻值.要求学生用字母写出综合解题的公式，即RX=I1R0/I2（其实这就是求RX的字母表达式），有了第一步的铺垫，这一步解决起来就容易多了。跟进练习1：如图3所示，闭合开关后电流表A1的示数为I1，电流表A2的示数为I2，R0的阻值已知，则RX=_____________________（结果用已知字母表示）图2R0RXA1A2S补充练习:1、2、RX=__________________RX=__________________3、4、RX=__________________RX=__________________上面四个补充练习与前面的例题类似，所以只要求学生口头答出即可，目的是让学生熟练掌握安阻法的解题思路。第三步：实物图（不用连线的）如图4所示，小阳想利用两块电流表和阻值已知的电阻R0测量电阻Rx的阻值。他选择了满足实验要求的器材，并连接了部分实验电路，如图3所示。闭合开关S1、S2时，电流表A1和电流表A2的示数分别为I1、I2；（1）请你用I1、I2和R0表示出Rx，Rx=。此题将电路图转化成实物图，这一步要强调让学生看清电流表的位置，推导表达式因为有上面的铺垫，学生容易推出。第四步：实物图（增加连线只连一根线）小龙想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小龙选择了满足实验要求的器材，并连接了部分实验电路，如图20所示。小龙设计的实验电路的要求是：闭合开关S1断开开关S2,电流表测量RX的电流为I1；闭合开关S1、S2,电流表测量R0和RX的电流为I2。图3图4R0RXA12S（1）请你根据小龙的设计要求完成图20所示的实验电路的连接；（2）请你用I1、I2和R0表示出Rx，Rx=。此题由两块电流表变成一块，并且增加了连线，逐步提高。第五步;实物图（增加连两根线）1、小华想利用电流表和阻值已知的电阻R0测量电阻Rx的电阻值。他选择了满足实验要求的电源、电流表，并连接了部分实验电路，如图31所示。（1）请你添加两根导线帮助小华完成实验电路的连接。（2）当开关S1闭合、S2断开时，电流表的示数为I1，当开关S1、S2均闭合时，电流表的示数为I2，请用I1、I2和R0表示RX。RX＝________。第二部分：伏阻法：方法：定值电阻+电压表=电流表第一步：如图所示RX和Ro组成串联电路，S闭合用电压表分别测出RX和Ro两端的电压UX=3V和U0=5V,已知R0的阻值为10欧，求RX的阻值为多少欧？像安阻法一样，先让学生计算，再说出解题思路，最后列出解题的综合表达式。第二步：如图所示，闭合开关后，电压表V1的示数为U1，电压表V2的示数为U2，电阻R0的阻值已知，则RX=________。补充：要求学生口头说出表达式1、2、...
