总行办公大楼改建项目施工组织设计VIP免费

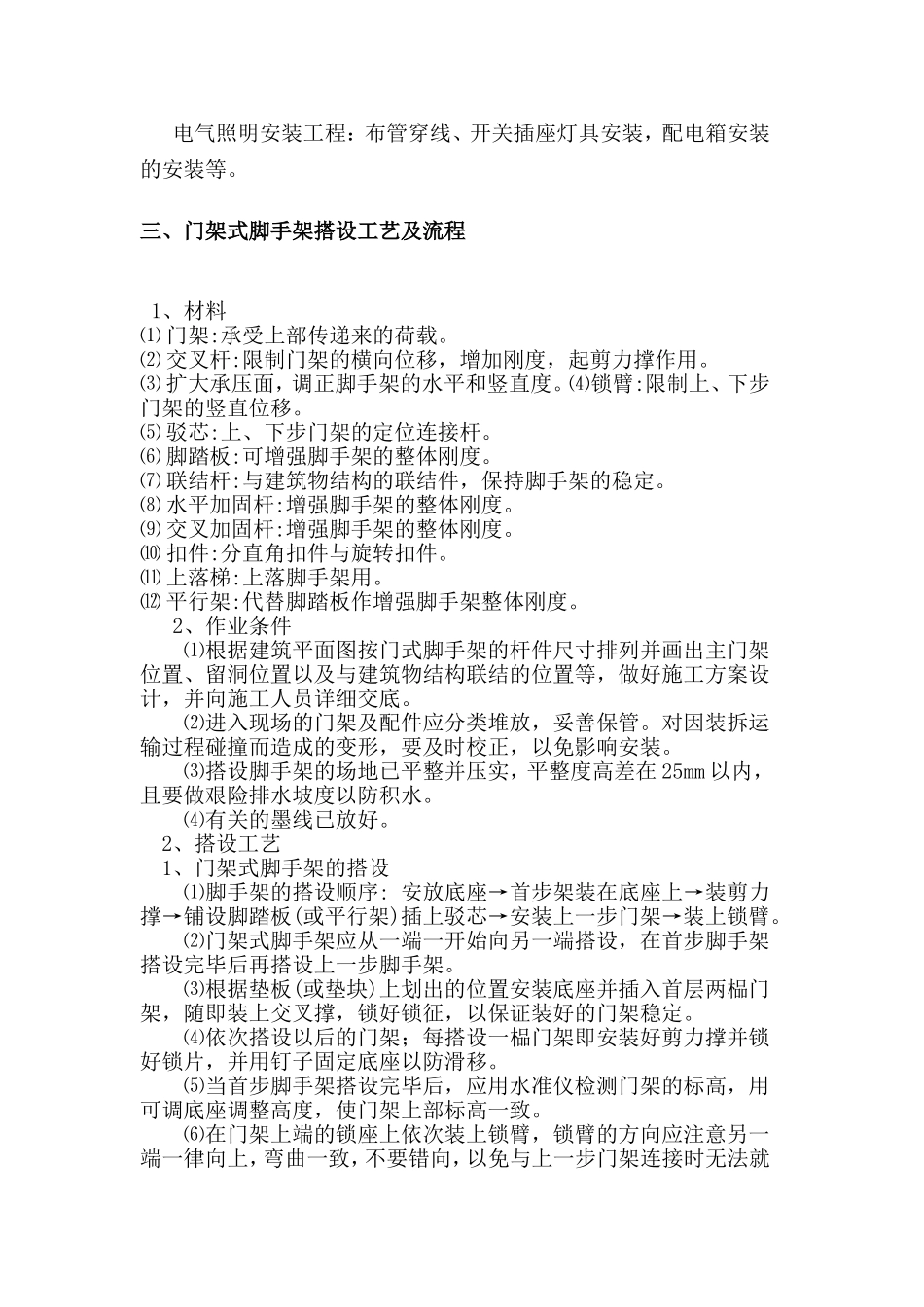

目录一、编制依据............................................2二、工程概况............................................2三、门架式脚手架搭设工艺及流程..........................3四、满堂红钢管脚手架搭设工艺及流程......................71、材料准备..........................................72、材料的质量要求....................................73、满堂架施工........................................94、满堂架构造措施...................................105、满堂架搭设要求...................................136、满堂架的检查与验收...............................147、满堂架的使用.....................................158、满堂架的拆除.....................................169、满堂架搭设的质量要求.............................16五、脚手架安全应急预案.................................21六、安全文明施工.......................................22七、安全措施及成品保护.................................24一、编制依据1、《建筑施工安全检查标准》（JGJ59-99）；2、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）3、建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准（DBJ01-83-2003）二、工程概况xx总行办公大楼改建项目位于xx大街。改造建筑面积50000平米。结构类型为框架结构。xx总行办公大楼地下二层，地上三十三层。主要包括装修工程、给排水工程、暖通工程、电气工程等改造项目。室内装修脚手架采用扣件式钢管脚手架及门架式脚手架两种形式并配合人字梯组合使用。钢管脚手架采用钢管搭设，门架式脚手架为组装式。1F至2F：本工程中一层大堂及二层多功能厅为保安全生产及满足墙面、天花施工，拟搭满堂红钢管脚手架。大堂结构层高12M，顶棚装饰厚度约2M；多功能厅结构层高6M，装饰厚度约2M。本工程室内装修脚手架搭设的总体方案是：采用立杆间距1.2m，步距1.5m的脚手架，操作层满铺钢跳板。3F至33F：楼层层高为3.1m,为满足核心筒走道墙面干挂石材，采用单排里脚手架及门架式脚手架两种形式；涉及的装饰工程主要施工项目有：天花工程：一层大厅天花米白铝单板、二层会议多功能厅天花石膏板乳胶漆、造型顶。墙柱面工程：乳胶漆涂料工程、石材墙柱面、装饰板墙柱面、装饰木门、装饰线条等。电气照明安装工程：布管穿线、开关插座灯具安装，配电箱安装的安装等。三、门架式脚手架搭设工艺及流程1、材料⑴门架:承受上部传递来的荷载。⑵交叉杆:限制门架的横向位移，增加刚度，起剪力撑作用。⑶扩大承压面，调正脚手架的水平和竖直度。⑷锁臂:限制上、下步门架的竖直位移。⑸驳芯:上、下步门架的定位连接杆。⑹脚踏板:可增强脚手架的整体刚度。⑺联结杆:与建筑物结构的联结件，保持脚手架的稳定。⑻水平加固杆:增强脚手架的整体刚度。⑼交叉加固杆:增强脚手架的整体刚度。⑽扣件:分直角扣件与旋转扣件。⑾上落梯:上落脚手架用。⑿平行架:代替脚踏板作增强脚手架整体刚度。2、作业条件⑴根据建筑平面图按门式脚手架的杆件尺寸排列并画出主门架位置、留洞位置以及与建筑物结构联结的位置等，做好施工方案设计，并向施工人员详细交底。⑵进入现场的门架及配件应分类堆放，妥善保管。对因装拆运输过程碰撞而造成的变形，要及时校正，以免影响安装。⑶搭设脚手架的场地已平整并压实，平整度高差在25mm以内，且要做艰险排水坡度以防积水。⑷有关的墨线已放好。2、搭设工艺1、门架式脚手架的搭设⑴脚手架的搭设顺序:安放底座→首步架装在底座上→装剪力撑→铺设脚踏板(或平行架)插上驳芯→安装上一步门架→装上锁臂。⑵门架式脚手架应从一端一开始向另一端搭设，在首步脚手架搭设完毕后再搭设上一步脚手架。⑶根据垫板(或垫块)上划出的位置安装底座并插入首层两榀门架，随即装上交叉撑，锁好锁征，以保证装好的门架稳定。⑷依次搭设以后的门架；每搭设一榀门架即安装好剪力撑并锁好锁片，并用钉子固定底座以防滑移。⑸当首步脚手架搭设完毕后，应用水准仪检测门架的标高，用可调底座调整高度，使门架上部标高一致。⑹在门...
